    Acoplamento para motor de passo

    Início » Acoplamento para motor de passo

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

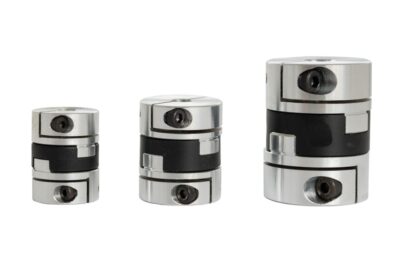

    Acoplamento para Motor de passo

    Os Acoplamentos OLDHAN  são acoplamentos de alumínio com junta de elastômero, flexíveis, leves e compactos. Ideal para aplicação com  motores de passo Nema 17, 23 ou 34

    Disponíveis em 3 diferentes tamanhos, se diferencia dos demais acoplamentos  por ser o modelo com a maior capacidade de absorção de desalinhamento mecânico sem perca de torque e eficiência do motor.

    Capacidade de desalinhamento: angular de 0.5º e radial/axial de até 0.2mm. Trabalha em rotações de até 3000 RPM e o modelo OLDHAN 32 suporta  torque até 7 Nm.


    Informações AdicionaisDownloads

    Características dos acoplamentos OLDHAN:



    Modelo Máxima Capacidade Torque (Nm) Furação  min-máx (mm) Máximo Desalinhamento axial (+/-) mm Máximo Desalinhamento radial (+/-) mm Peso (g)
    OLDHAN 20 1,5 4,76~6,35 1,00 0,20 23
    OLDHAN 25 4,0 6,35~8,00 1,00 0,20 40
    OLDHAN 32 7,0 9,35~12,70 1,50 0,20 112



    Nota: Os acoplamentos são fornecidos com a furação mínima. Caso deseje a abertura das furações nas medidas do projeto, consulte o vendedor para  verificar o custo do serviço.

    • Desenho-3D-PDF

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
