Drive Motor de passo
Há muito tempo que a indústria está deixando cada vez mais os trabalhos manuais de lado para dar vez as grandes máquinas de produção. Os benefícios são muitos. Os principais são o aumento da produção e a otimização do tempo em que esse processo ocorre até que o produto final seja feito. Claro que dentro da automação de indústrias existe um grande desenvolvimento tecnológico. O maquinário evoluiu ao longo do tempo e, com isso, pesquisadores da área precisam se especializar e avançar cada vez mais neste campo vasto. Dessa forma, muitas máquinas hoje são movidas por comandos computadorizados. O controle é feito por meio de softwares.
Funcionamento de Drive para motor de passo
O driver para motor de passo funciona com chaveamento, é um programa por onde se emitem os comandos necessários para os motores de passo. Esse tipo de motor é utilizado em processos de grande precisão, como, por exemplo, posicionar algo de forma muito exata ou realizar movimentos de rotação extremamente precisos.
O driver funciona a partir de uma placa geradora que controla os pulsos utilizados em um determinado procedimento. Logo, para que o motor funcione é necessário seguir a sequência placa, driver e movimento do motor.
A KALATEC oferece a você a melhor tecnologia em drivers para controlar um motor de passo. Nossos drivers permitem o controle da corrente no motor por meio da modulação CHOPPER ou PWM (trem de pulsos), onde é aplicada plena tensão até que atinja a corrente nominal e faça a transição da bobina.
Basicamente os drivers de motores de passos são divididos em duas categorias:
- Drivers simples, com funcionamento totalmente dependente do comando elétrico externo.
- Drivers Inteligentes, cujo a lógica de funcionamento é programável via software tendo total controle de movimento a cada ciclo.
Diferenciais do driver para motor de passo
O funcionamento do driver para motor de passo é bastante preciso. Primeiramente ele recebe a informação (trens de pulso) por meio do controlador e, logo em seguida, determina o chaveamento dos componentes de potência de alta corrente. Dessa forma, a corrente necessária é enviada para o motor de passo, que começa a realizar seus movimentos de forma precisa.
Basicamente, o driver para motor de passo realiza uma conversão dos sinais de comando para sinais de potência. Para operar diversos modelos de motores de passo, é necessário também que haja uma vasta gama de opções de drivers para estes tipos de motores.
Na Kalatec os driver de motor de passo Kalatec é 100% digital, fabricado com tecnologia DSP, possui filtro antirruído e resoluções configuráveis. São alguns deles:
- Drivers Digitais Pulso/Direção
- Drivers Referência Analógica 0-5V ou 0-10V
- Drivers Modbus RS485
- Drivers Programáveis
Além desses modelos, existem outros modelos e protocolos de redes disponíveis. No caso, o driver para motor de passo irá realizar processos que focam no tamanho da operação realizada pelo maquinário. Podem ser tanto equipamentos industriais grandes, como os de pequeno movimento.
Para adquirir um driver, é preciso saber as especificações necessárias, além de saber quais operações ele realizará. É preciso analisar a eficiência, performance, robustez, além, claro, das configurações. As principais especificações de um driver estão na sua tensão e corrente
Os drivers programáveis KALATEC são considerados mundialmente como o mais simples e intuitivo do mercado. Os drivers inteligentes, possuem entradas e saídas digitais programáveis como sendo um CLP de pequeno porte para controle da posição e periféricos externos. As variáveis podem estarem programadas residente na memória do driver ou podem ser acessadas remotamente através da comunicação RS232 ou RS-485.
Excelência em drives para motores de passo
Em 2020 os drives de motores de passo kalatec foram o escolhido no projeto Inspire da USP – Aprovado e homologado no IPT e ANVISA.
Com mais de 200 mil motores de passo vendido, a kalatec é distribuidora da Applied Motion. Considerado pela indústria brasileira como fornecedora referência para driver de motores de passo.
Os clientes kalatec têm diversas opções de driver, desde os mais simples ao mais robusto. Drivers para Motores de Passo Nema 8 ao Modelo Nema 52. Todas as opçções são drives construídos com as mais avançadas tecnologias.
Muito além dos drivers convencionais a nossa linha de produtos oferece driver com diversos recursos e facilidades, tendo driver para motor de passo com ethernet, comunicação Canopen e opção de Seriais RS232 ou RS485 para comunicar com softwares Supervisórios Matlab ou Elipse. Drivers inteligentes com I/Os programáveis e ainda disponibiliza driver com controle de referência analógica para operar em modo velocidade ou modo Jostick.
Guia de Aplicação Drive Motor de Passo
| Modelo | Recursos | Corrente (A) | Alimentação (DC) |
| 2DM420 | Driver Pulso/Dir para Motor Nema 17 | 2 | 24 a 36 |
| 2DM542 | Driver Pulso/Dir para Motor Nema 23 | 3 | 24 a 48 |
| 2DM556 | Driver Pulso/Dir para Motor Nema 34 | 4 | 24 a 60 |
| 2DM860 | Driver Pulso/Dir para Motor Nema 34 e 42 | 6 | 30 a 110 |
| STR3 | Driver Pulso/Dir para Motor Nema 23 | 3 | 24 a 48 |
| STR6 | Driver Pulso/Dir para Motor Nema 34 | 6 | 24 a 48 |

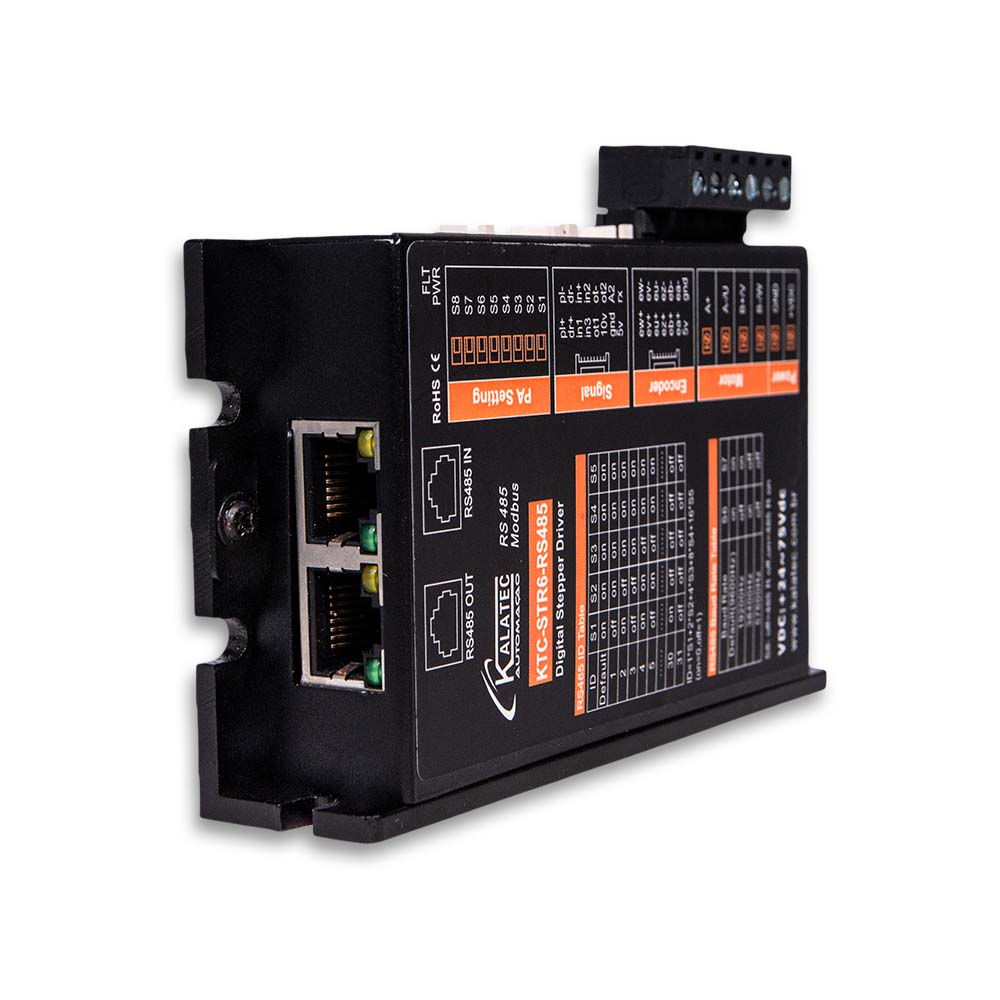

| STR6-RS485 | Driver Ethernet Modbus RS485 | 6 | 24 a 48 |
| STR8 | O Driver Pulso/Dir mais robusto do mercado | 8 | 24 a 75 |
| ST10-PLUS | Driver Pulso/Dir, Analógico, Serial e QProgrammer | 10 | 24 a 80 |
| ST10-SI | Driver Inteligente e programável | 10 | 24 a 80 |
| AI-556 | Driver analógico – Modo velocidade | 5 | 24 a 48 |
Fale com os nossos especialistas e saiba mais sobre driver para motor de passo
Apesar de parecer complexo, o driver para motor de passo possui um funcionamento simples e eficaz se manuseado corretamente. Sempre lembrando que a operação do driver depende do controlador que será utilizado. É importante estar com o conjunto da obra em harmonia para o perfeito funcionamento do motor. Para saber mais sobre esse e outros assuntos, se cadastre no nosso site e fique por dentro do cenário da automação industrial e seus componentes.
