Cremalheira Industrial

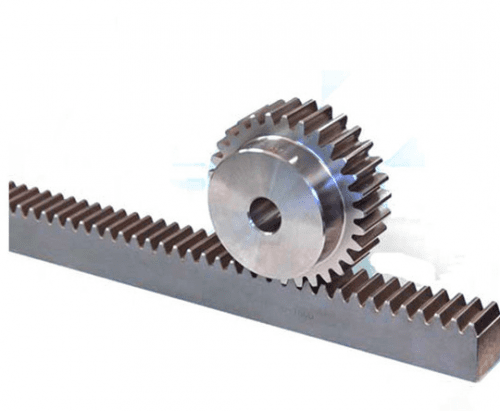

O Pinhão Cremalheira é um elemento de maquinas simples composto de apenas dois elementos, uma engrenagem e uma barra dentada. A engrenagem, também chamada de pinhão possuí um passo circular e mesmo modulo da barra dentada plana (ou de raio infinito) chamada de cremalheira.
Esse elemento mecânico converte movimentos rotativos do pinhão em movimentos lineares das cremalheiras industrial e vice-versa. A origem desse mecanismo provavelmente remonta dos tempos das estradas de ferro que necessitava de um sistema engrenado para o movimento em ângulo dos vagões.
Hoje a indústria utiliza esse elemento mecânico, as cremalheiras, para montagem de máquinas de corte a plasma ou router. Sua principal característica é a robustez e alta capacidade de carga. Sistemas de precisão podem utilizar cremalheiras retificadas e ainda sistemas que necessita alta velocidade e suavidade podem usar cremalheiras de rolo.
Características das Cremalheiras industriais:
- Módulos Disponíveis: M1 , M1.5, M2, M2.5, M3, M4 e M6.
- Larguras: 15 , 17, 20, 25, 30,40 e 60mm.
- Comprimento Padrão: 2000mm sem furação.
- Material Aço Carbono 1045.
- Processo de fabricação: Perfil Trefilado a frio.
- Sem Tratamento Superficial
- Dureza Superficial: 52 a 54HRc.
- Cremalheiras de acordo com norma DIN 782.
- Classe de Qualidade: Q10
- Precisão: +/-0.08mm/m
Qual a diferença de cremalheiras dentes retos ou helicoidais?
As cremalheiras de dentes retos são as mais comerciais do mercado, as de dentes helicoidais tem a mesma função da cremalheira de dentes retos, porém oferecem uma pequena vantagem pelo ângulo de 200, tendo mais área para o contato dos dentes da engrenagem com as cremalheira, oferecendo levemente um pouco mais de resistência mecânica.
Segunda vantagem: bem sútil é uma redução de ruído dos movimentos dos dentes helicoidais comparados com os engrenagens de dentes retos.
É importante observar que as cremalheiras dentes inclinados devido ao seu ângulo exercem uma força de oposição contrária ao eixo do motor. E tudo bem, se na sua aplicação a carga for baixa ou utilizar um redutor planetário que é construído com rolamentos de contatos angulares para maior capacidade de carga axial e radial.
Qual a resistência mecânica das cremalheiras industriais em aço?
As cremalheiras industriais C45 recebem tratamento superficial de têmpera de indução aumentando a resistência e dureza dos dentes. Isso permite usar as cremalheiras em aplicações de máquinas com acelerações severas que exigem um torque de Pico mais alto. A resistência mecânica para o aço C45 atinge R ? 70 Kg/mm², isso para barras trefiladas e normalizadas.
Qual a aplicação das Cremalheiras Industriais?
As cremalheiras industrias são destinadas a ambiente interno. A resistência mecânica é o ponto forte desse produto que confere robustez, transmissão de torque e velocidade linear. As rotações da engrenagem apesar de serem baixa, devido ao fator Velocidade em RPM x Perímetro da Engrenagem, confere velocidade linear mais rápida do que fusos de esferas. Em contra partida é comum em uso das cremalheiras a necessidade de redutores planetários para a redução da relação da inércia movida versus motora e assim conseguir maior controle do sistema.
Tabela com Medidas das Cremalheiras Dentes Retos
Módulo | Passo [mm] | b x he [mm] | hp [mm] | L [mm] | Peso [kg] |
1 | 3,1416 | 15 x 15 | 14 | 2000 | 3,10 |
1.5 | 4,7124 | 17 x 17 | 15 | 2000 | 4,10 |
2 | 6,2832 | 20 x 20 | 18 | 2000 | 5,50 |
2.5 | 7,854 | 25 x 25 | 22,5 | 2000 | 8,00 |
3 | 9,4248 | 30 x 30 | 27 | 2000 | 13,00 |
4 | 12,5664 | 40 x 40 | 36 | 2000 | 22,00 |
5 | 15,708 | 50 x 50 | 45 | 2000 | 32,00 |
6 | 18,8496 | 60 x 60 | 54 | 2000 | 49,00 |
Tabela com Medidas das Cremalheiras Dentes Helicoidal
Módulo | Passo [mm] | b x he [mm] | hp [mm] | L [mm] | Peso [kg] |
HM1 15X15 (8431) | 3,1416 | 15 x 15 | 14 | 2000 | 3,10 |
Sugestão de Engrenagens para Cremalheiras
Módulo | Modelo | Diâmetro Primitivo (mm) | Largura da engrenagem (mm) | Largura Total (mm) | Código |
1 | M1-Z20 | 20 | 15 | 25 | 6924 |
M1-Z30 | 30 | 15 | 25 | 6929 | |
HM1-Z25 ( Helicoidal) | 25 | 15 | 8432 | ||
1,5 | M1.5-Z20 | 30 | 17 | 30 | 6925 |
M1.5-Z30 | 45 | 17 | 30 | 6930 | |
2 | M2-Z20 | 40 | 20 | 35 | 6926 |
M2-Z30 | 60 | 20 | 35 | 6931 | |
2,5 | M2,5-Z20 | 50 | 25 | 45 | 6927 |
M2,5-Z25 | 62,50 | 25 | 45 | 6932 | |
3,0 | M3-Z20 | 60 | 30 | 50 | 6928 |
M3-Z25 | 75 | 30 | 50 | 6933 | |
4,0 | M4-Z25 | 100 | |||
6,0 | M6-Z13 | 78 | |||
6,0 | M6-Z18 | 108 |
Catalogo Engrenagens | Desenho 3D |
Engrenagem Dentes Retos | Dentes Retos |
Engrenagem Dentes Helicoidais | Dentes Helicoidais |
