As mesas de coordenadas, também conhecidas como robôs cartesianos, são soluções amplamente utilizadas na automação industrial para aplicações que exigem movimentos lineares precisos, repetitivos e sincronizados. Esses sistemas são a base de máquinas e células automatizadas voltadas para pick and place, visão computacional, inspeção de qualidade e posicionamento de alta precisão.
Empregadas em processos de inspeção automatizada, controle dimensional, manipulação de peças, alimentação de linhas de produção e montagem, as mesas de coordenadas garantem repetibilidade, estabilidade e confiabilidade, mesmo em ciclos rápidos e aplicações contínuas.
Disponíveis em configurações de eixo único, sistemas XY ou sistemas XYZ, os robôs cartesianos oferecem elevada rigidez estrutural e excelente desempenho dinâmico. A utilização de fusos de esferas e guias lineares de precisão permite maior capacidade de carga, precisão de posicionamento e vida útil, atendendo às exigências de aplicações industriais modernas orientadas à qualidade e produtividade.

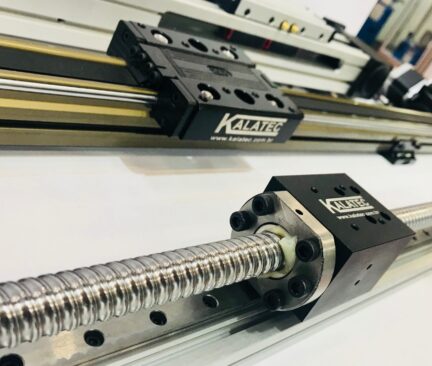

O que é uma Mesa Linear com Fuso de Esferas
A mesa linear com fuso de esferas é um sistema que transforma movimento rotativo em linear com alta precisão, baixo atrito e excelente repetibilidade, sendo ideal para aplicações industriais que exigem posicionamento preciso.
Como funciona a mesa coordenada com fuso de esferas
A mesa coordenada com fuso de esferas converte o movimento rotativo do motor em deslocamento linear preciso, utilizando esferas recirculantes para reduzir o atrito e garantir alta eficiência, suavidade e repetibilidade.
Esse princípio de funcionamento torna a mesa coordenada com fuso de esferas ideal para aplicações que exigem:
- Alta precisão de posicionamento
- Excelente repetibilidade
- Movimento suave e controlado
- Alta eficiência mecânica
Diferença: Sistema Fuso de Esferas vs Correia
A tabela abaixo compara a mesa coordenada com fuso de esferas com outros sistemas, destacando suas principais diferenças em precisão, velocidade e aplicação.
| Critério | Fuso de Esferas | Correia |
|---|---|---|
| Precisão de posicionamento | Alta | Média |
| Eficiência mecânica | Alta | Média |
| Controle de movimento | Preciso e estável | Rápido, porém menos preciso |
| Aplicação ideal | Mesa coordenada, CNC, automação de precisão | Movimentação rápida e transporte |
A mesa coordenada com fuso de esferas é a melhor escolha para aplicações que exigem alta precisão, repetibilidade e capacidade de carga, enquanto sistemas com correia são mais indicados para movimentações rápidas com menor exigência de precisão.
Modelos de Mesas Coordenadas com Fuso de Esferas
Série KS: Sistema linear compacto de alta precisão com fuso de esferas
| Modelo | Curso Útil (mm) | Cap. Carga Ca (N) | Cap. Carga Co (N) | Motor Indicado | Passo (mm) | Precisão (mm) |
| KS 5002 | 70~220 | 2136 | 3489 | Motor de Passo Nema 17 | 02 | 0.005 (P) |
| KS 6005 | 60~510 | 3747 | 6234 | Motor de Passo ou Servo Motor | 05 | 0.005 (P) |
| KS 8610 | 210~810 | 7144 | 12642 | Motor de Passo ou Servo Motor | 10 | 0.005 (P) |
| KS 10020 | 828~1228 | 7046 | 12544 | Motor de Passo ou Servo Motor | 20 | 0.005 (P) |
Série GSC: Sistema linear compacto com guias laterais integradas
| Modelo | Curso (mm) | Max. Carga Kg (H) | Max. Carga Kg (V) | Motor Indicado | Passo (mm) | Máx. Velocidade (mm/s) | Precisão (mm) |
| GSC80 | 50-1050 | 50 | 15 | Servo 400W | 5 | 250 | 0.01 |
Série GGP e MAF: Sistema linear simples sem apoio contínuo ao longo do curso
| Modelo | Curso (mm) | Max. Carga Kg (H) | Max. Carga Kg (V) | Motor Indicado | Passo (mm) | Máx. Velocidade (mm/s) | Precisão (mm) |
| GGP1610 | 300~600 | 40 | 15 | Motor de Passo ou Servo Motor | 10 | 50 | 0.20 |
| MAF16 | 100-900 | 38 | 10 | Motor de Passo | 5,10 ou 16 | 50 | 0.20 |
| MAF30 | 100-1500 | 45 | 16 | Motor de Passo | 5,10 ou 25 | 250 | 0.20 |
Série MGL: Sistema linear com guias totalmente apoiadas ao longo do curso
| Modelo | Curso (mm) | Max. Carga Kg (H) | Max. Carga Kg (V) | Motor Indicado | Passo (mm) | Máx. Velocidade (mm/s) | Precisão (mm) |
| MGL16 | 100 -800 | 60 | 28 | Motor de Passo ou Servo Motor | 5, 10 ou 16 | 500 | 0.05 |
| MGL25 | 100 -900 | 135 | 90 | Motor de Passo ou Servo Motor | 5,10 ou 25 | 600 | 0.05 |
| YS0135 | 100 ~1250 | 160 | 50 | Servo Motor | 5,10,16 e 20 | 1000 | 0.01 |
Quando escolher uma mesa coordenada com fuso de esferas?
A mesa coordenada com fuso de esferas é a melhor escolha para aplicações que exigem alta precisão, repetibilidade e controle de movimento. Esse sistema é indicado sempre que o posicionamento preciso for um fator crítico para o desempenho da máquina ou processo.
Você deve optar por uma mesa coordenada com fuso de esferas quando:
- É necessário alto nível de precisão (até ±0,005 mm)
- A aplicação exige repetibilidade constante
- Há necessidade de suportar cargas mais elevadas
- O processo requer movimento estável e sem folgas
- O sistema precisa de alta rigidez estrutural
Esse tipo de solução é amplamente utilizado em máquinas CNC, sistemas de inspeção, equipamentos automatizados e aplicações industriais que demandam confiabilidade e precisão no posicionamento.
Como escolher a mesa coordenada ideal
A escolha da mesa coordenada com fuso de esferas ideal depende de fatores técnicos da aplicação, como carga, curso, precisão e tipo de movimento. Avaliar corretamente esses parâmetros garante melhor desempenho, maior vida útil e eficiência do sistema.
Os principais critérios são:
- Capacidade de carga
- Curso necessário
- Precisão e repetibilidade (ex: classe C5).
- Velocidade de operação
- Rigidez e tipo de esforço , considere cargas com momentos (torção e flexão).
- Tipo de acionamento
- Espaço disponível na máquina
Ao considerar esses fatores, é possível selecionar a mesa coordenada com fuso de esferas mais adequada, garantindo precisão, confiabilidade e melhor custo-benefício para a aplicação.
Precisa de ajuda para dimensionar sua aplicação?
Fale com os especialistas da Kalatec e encontre a mesa coordenada com fuso de esferas ideal para o seu projeto.
