Motores Brushless DC
A Kalatec, líder em soluções de automação industrial e reconhecida pela indústria como TOP ONE (Pesquisa Revista NEI 2019-2020) em preferência de Motores de Passo (com mais de 150 mil motores de passo instalados ). E apresenta aos seus clientes os Motores BLDC, também conhecidos como Motores de Corrente Contínua sem Escovas.
Os Motores Brushless DC são constituídos de ímãs permanentes ligados e diferenciam dos motores DC convencionais que utilizam escovas de contato elétrico (Brushed) deslizando sobre comutadores eletromecânicos para energizar os campos magnéticos.
Motor DC sem escova
Os motores Brushless DC como não possuem escovas, a comutação é feita eletronicamente. As bobinas (eletroímãs) assumem o papel de estator e os magnetos (ímãs permanentes) funcionam como rotor girando no centro, ou em torno, do estator.
O rotor de um motor BLDC consiste em um número par de peças de ímãs permanentes. Um par de polos no rotor é definido por dois ímãs que são instalados em orientação magnética inversa, um em relação ao outro, com referência ao estator. O número de pares de polos magnéticos do rotor afeta tanto o tamanho do passo quanto a ondulação do torque do motor. Mais pares de polos resulta passos menores e menor ondulação de torque.
Os motores BLDC mais populares são de 8 polos magnéticos que garante a melhor combinação de suavidade, torque e velocidade.

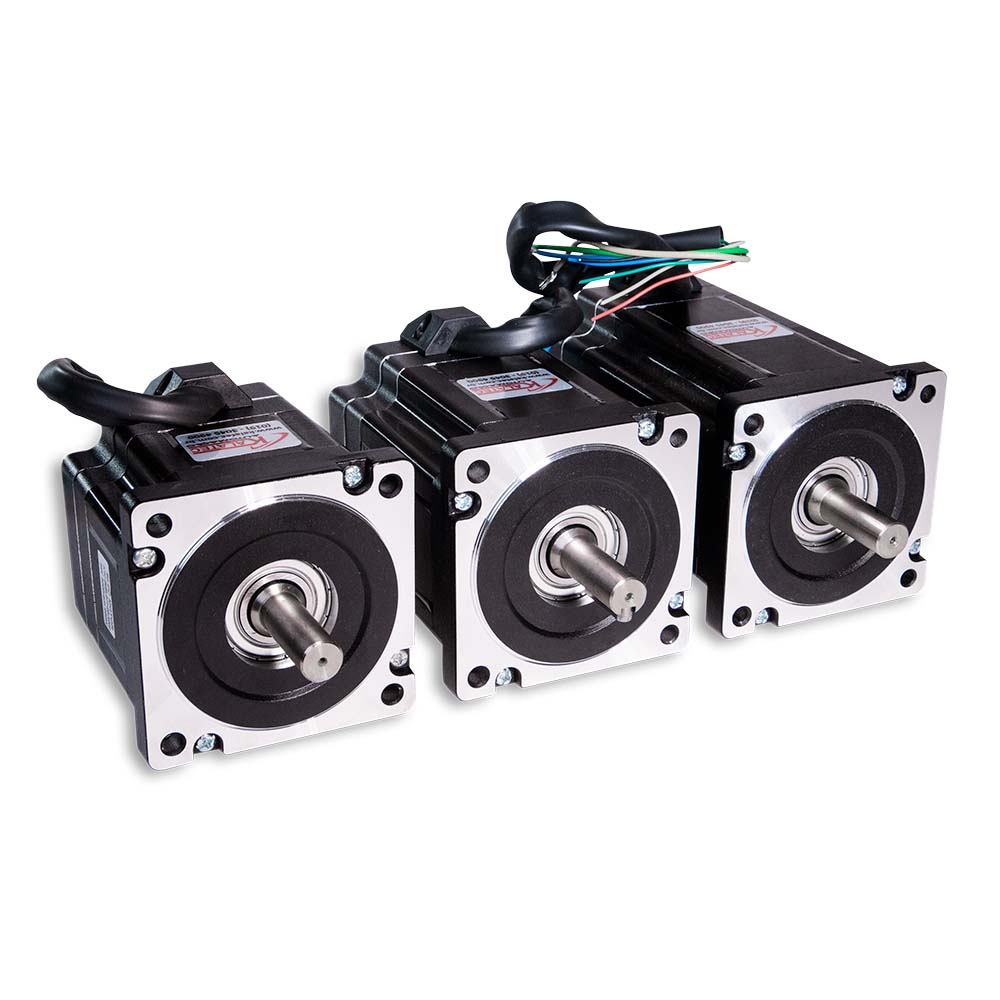

Motores Brushless DC
Entre as vantagens dos Motores BLDC está sua alta eficiência, a capacidade de eliminar desgastes e perdas de energia, manutenção reduzida e muitos outros benefícios em comparação aos motores CC escovados, incluindo melhor velocidade em comparação ao torque, ausência de ionização do comutador, menor interferência eletromagnética (EMI), resposta dinâmica mais rápida, operação silenciosa e maiores faixas de velocidade, sendo, por isso, perfeitos para a aplicação em alta velocidade, como ferramentas elétricas e sopradores sem escova.
Cinco Vantagens do BLDC:
- Vida útil maior: temperatura, desgaste e atrito menores devido a não utilização de escovas;
- Aumento na eficiência e torque, porque não há atrito e pouca perda de potência;
- Baixa Interferência eletromagnética;
- Diminuição na dimensão e peso do motor
- Manutenção reduzida
| Flange (mm) | Modelo | Descrição | Potência (W) | Tensão (VDC) | Torque Médio (Nm) | Velocidade (RPM) | Comprimento (mm) |
| 42×42 | KTC-42BLS04-J | Motor Brushless DC | 105 | 24 | 0,25 | 4000 | 100 |
| 60×60 | KTC-60BLS03-J | Motor Brushless DC | 283 | 48 | 0,9 | 3000 | 120 |
| 86X86 | KTC-86BLS71-J | Motor Brushless DC | 220 | 24 | 0,7 | 3000 | 85 |
| 86×86 | KTC-86BLS98-J | Motor Brushless DC | 440 | 48 | 1,4 | 3000 | 112 |
| 86×86 | KTC-86BLS125-22 | Motor Brushless DC | 628 | 24 | 2,0 | 3000 | 138 |
| 86×86 | KTC-86BLS125-J | Motor Brushless DC | 660 | 48 | 2,1 | 3000 | 138 |
Como funciona o Motor BLDC
Os motores brushless são motores elétricos com alta eficiência e um dimensional pequeno. A comutação das bobinas é feita eletronicamente e gerenciada por seu drive ou controlador via sensores hall H1, H2 e H3; um sistema diferente do tradicional que realiza a comutação das bobinas através do coletor do motor DC.

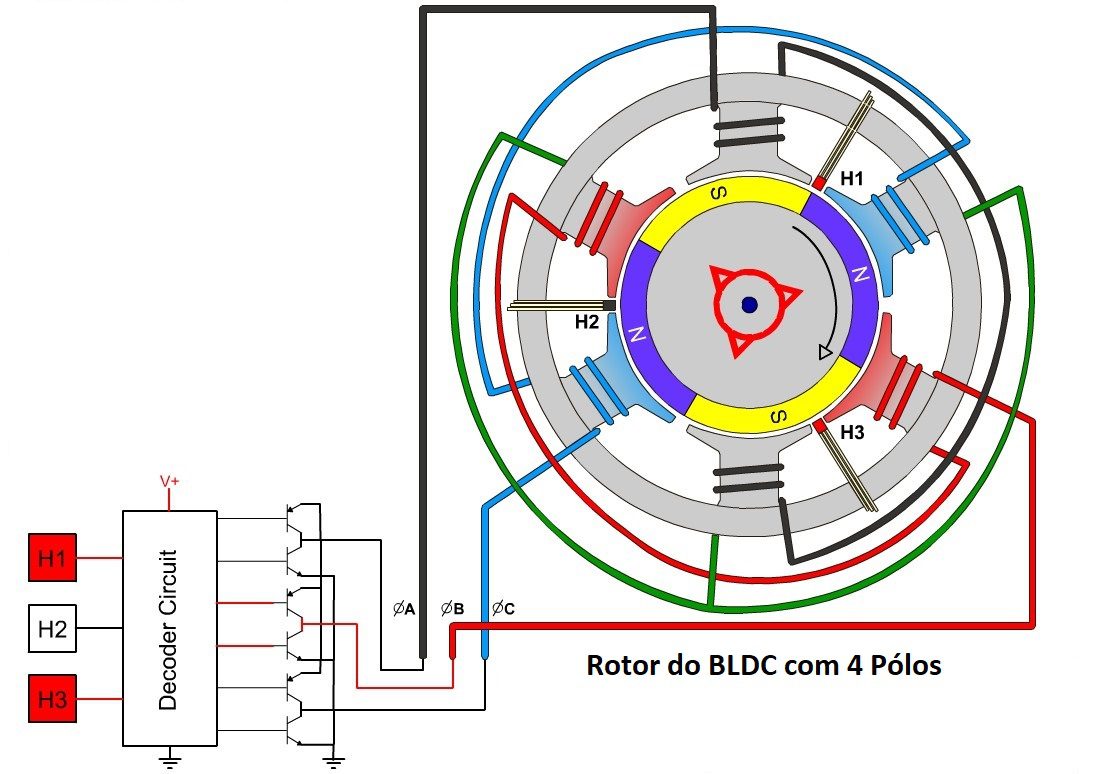

Vista em corte de um Motor BLDC de 4 polos magnéticos.
