O servo motor é um dos principais componentes da automação industrial moderna, sendo utilizado em aplicações que exigem controle preciso de posição, velocidade e torque, com alta repetibilidade e desempenho dinâmico.

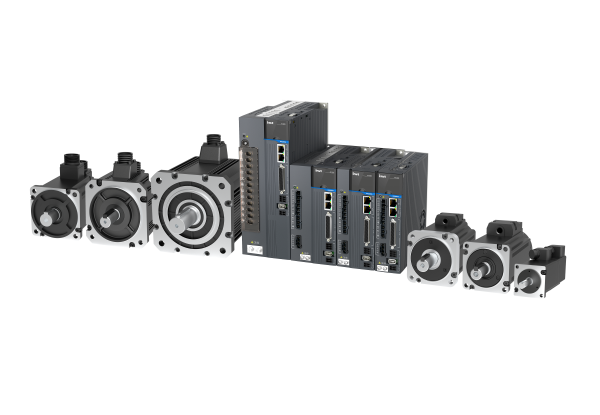

O portfólio Kalatec inclui a linha IMS20 da INVT, composta por servomotores com faixas que vão de 100 W até 74 kW, atendendo desde máquinas compactas de montagem rápida até sistemas industriais mais exigentes
Com mais de 40.000 servo motores instalados no Brasil, a Kalatec é referência nacional em soluções de servoacionamento, reunindo tecnologia, confiabilidade e suporte técnico especializado para aplicações industriais de diferentes níveis de complexidade.
Empresas como Scania, Embraer, Rede Globo e Exército Brasileiro confiam nas soluções de servo motores fornecidas pela Kalatec, reforçando sua atuação como parceira técnica em projetos industriais de alta responsabilidade.
Alta performance para todas as aplicações industriais
A série IMS20 cobre uma ampla faixa de aplicações com carcaças de 60 mm até 263 mm, torque nominal de até 380 N·m e picos superiores a 900 N·m, o que a torna extremamente versátil para diferentes setores da indústria. Entre os principais diferenciais técnicos, destacam-se:
- Encoder 17 bits ou 23 bits multi-turn para posicões absolutas
- Cabos Blindados e opção de cabos Flexíveis
- Velocidades nominais de até 3000 rpm, com torque constante em toda a faixa útil.
- Velocidade máxima de até 6000 RPM
- Isolamento classe F e grau de proteção de IP54 a IP67, garantindo robustez em ambientes industriais agressivos.
- Diversas opções de montagem (IMB5, IMB35 e flange quadrado) para fácil integração.
- Ventilação natural ou forçada, adaptando-se ao regime de operação contínua (S1).
- Compatibilidade total com os servo drivers DA200 e DA180, otimizando controle e segurança (STO).
Disponíveis com ventilação natural ou forçada, grau de proteção IP54, IP65 e também IP67 e com diversas opções de montagem, os servomotores IMS20B oferecem versatilidade e performance em um único portfólio.
Diversidade de Protocolos de Comunicação
Suportando uma variedade de protocolos – incluindo Modbus, CANOpen, EtherCAT e ProfiNET – Os servo motores Invt-Kalatec garantem uma integração simples e eficiente em diferentes redes industriais, ampliando a flexibilidade e a comunicação dos sistemas.
Todos os modelos estão disponíveis na Kalatec com suporte técnico especializado, entrega nacional e orientação de aplicação com nosso time de engenharia.
Especificações Técnicas dos Servo Motores INVT Série IMS20B
| Servo Motor | Potência (kW) | Torque Nominal (Pico) Nm | Velocidade Nominal (Máxima) RPM | Drive DA180 | Drive DA180A | Driver DA200 | Driver DA200A |
| IMS20B-04M10B | 0.1 | 0.32 (0.64) | 3.000 (5.000) | DA180-S1R3 | DA180A-2R8 | DA200-0R1 | DA200A-2R8 |
| IMS20B-06M20B | 0.2 | 0.64 (2,24) | 3.000 (7.000) | DA180-S1R8 | DA180A-2R8 | DA200-0R2 | DA200A-2R8 |
| IMS20B-06M40B | 0.4 | 1.27 (4.45) | 3.000 (7.000) | DA180-S2R8 | DA180A-2R8 | DA200-0R4 | DA200A-2R8 |
| IMS20B-08M75B | 0.75 | 2.39 (8,36) | 3.000 (7.000) | DA180-S4R5 | DA180A-6R0 | DA200-0R7 | DA200A-6R0 |
| IMS20B-08M10 e 13M10 | 1.0 | 4.78 (14.3) | 2.000 (3.000) | DA180-S5R0 | DA180A-6R0 | DA200-1R0 | DA200A-6R0 |
| SV-MM11-1R2G-2 | 1.2 | 4.0 (12.0) | 3.000 (4.000) | DA180-S5R0 | DA180A-6R0 | DA200-1R0 | DA200A-6R0 |
| IMS20B-13M15C | 1.5 | 7.20 (21.5) | 2.000 (4.500) | — | — | — | DA200A-8R0 |
| IMS20B-13M20C | 2.0 | 9.6 (28.7) | 2.000 (4.500) | — | – | DA200-2R0 | DA200A-010 |
| IMS20B-13M30C e SV-MM18 | 3.0 | 14.3 (43,0) | 2.000 (3.000) | – | – | DA200-3RO | DA200A-013 |
| IMS20B-18M44 e SV-MM18 | 4.4 | 28.0 (68.0) | 1.500 (4.500)* | – | – | DA200-4R4 | DA200A-016 |
| IMS20B-18M55C | 5.5 | 35.0 (70.0) | 1.500 (2.000) | – | – | DA200-5R5 | DA200A-016 |
| IMS20B-18M75C | 7.5 | 48 (96.0) | 1.500 (2.000) | – | – | DA200-7R5 | DA200A-021 |
| IMS20B-20M11D | 11 | 60 (150) | 1.700 (2.700) | – | – | DA200-011 | – |
| IMS20A-20M16D | 16 | 77 (231) | 2000 (2.500) | – | – | DA200-015 | – |
| IMS20A-20M18D | 18 | 95 (285) | 1800 (2.000) | – | – | DA200-015 | – |
| IMS20A-20M25D | 25 | 133 (399) | 1800 (2.000) | – | – | DA200-022 | – |
| IMS20A-26M41D | 41 | 195 (585) | 2000 (2500) | – | – | DA200-037 | – |
| IMS20A-26M48D | 48 | 230 (690) | 2000 (2.500) | – | – | DA200-045 | – |
| IMS20A-26M56D | 56 | 270 (810) | 2000 (2500) | – | – | DA200-055 | – |
| IMS20A-26M64D | 64 | 306 (918) | 2000 (2500) | – | – | DA200-055 | – |
Os benefícios do Servo Motores INVT
Os modelos de Servo Motor INVT oferecidos pela Kalatec Automação trazem uma série de vantagens competitivas para o seu negócio, como o uso de um Encoder Magnético, que proporciona maior resistência e precisão, e a Função STO (Safe Torque Off), que aumenta a segurança do equipamento ao desligar o torque quando necessário.
Além disso, os Servo Motores INVT possuem a Função PR (posições pré-definidas), que possibilita que o motor pare em posições específicas, o Controle de Vibração em Baixa Frequência, para minimizar a vibração durante a operação, e o Sincronismo de Pórtico, que é útil para aplicações que desativa movimentos coordenados.
Outro recurso importante do Servo Motor INVT é a Função Home, disponível nos modelos Servo Motor DA180 e Servo Motor DA200. Esta função garante que o motor retorne a uma posição inicial ou “home”, o que pode ser crucial em diversas aplicações.
Foto: Servo Drivers DA200A para os servo motores Kalatec INVT
É importante ressaltar que a tecnologia INVT é reconhecida por seu alto desempenho, confiabilidade, qualidade e custo-benefício superior, sendo a escolha ideal para quem busca otimizar a performance de equipamentos na indústria.
Tipos de Servo Motores
Os Servos Motores INVT são conhecidos por seu alto desempenho e versatilidade, sendo ideais para uma ampla gama de aplicações industriais. Eles estão disponíveis em diferentes tipos, cada um com suas próprias características e vantagens.
Os modelos básicos dos novos servos motores INVT, DA180 e DA200, trazem uma série de recursos que otimizam a instalação e o uso do equipamento. Entre eles, destacam-se o autotuning ultrarrápido, que facilita a configuração do motor, e os cabos blindados, que minimizam as interferências elétricas, garantindo uma operação mais estável e confiável.
Além disso, esses modelos utilizam um encoder magnético, que é mais resistente do que os ópticos, proporcionando maior durabilidade e precisão. A resolução mínima de 17 Bits e o encoder absoluto garantem uma precisão excepcional, mesmo em casos de queda de energia.
Os Servos Drivers da INVT também oferecem um pacote abrangente de opções de protocolos de redes industriais permitindo uma integração fácil e eficiente com outros sistemas.
Protocolos de Comunicação dos Servo Drivers INVT
Entre as opções disponíveis estão:
- CANopen – ideal para aplicações de automação distribuída com comunicação robusta e confiável.
- EtherCAT – protocolo determinístico de alta velocidade, indicado para máquinas de alta dinâmica e sincronismo preciso entre eixos.
- PROFINET – amplamente utilizado em redes industriais baseadas em Ethernet, especialmente em integração com CLPs Siemens.
A escolha do protocolo adequado depende da arquitetura do sistema e do nível de desempenho exigido na aplicação.
Para verificar a compatibilidade do servo driver INVT com sua rede industrial e receber orientação técnica, consulte nossa equipe especializada ao final da página.
Especificações Técnicas dos Servo Motores Delta Série ECMA
Além da linha INVT, o mercado industrial também utiliza amplamente o servo motor Delta, reconhecido pela série ECMA e drivers ASD-B2 e ASD-A2.
Abaixo apresentamos a tabela técnica dos principais modelos Delta, permitindo comparação direta de potência, torque e rotação.
| Modelo | Potência (W) | Torque Nominal(Pico) | Rotação Nominal(Pico) | Driver | |
| ECMA-C20602 | 200 | 0.64 Nm (1.92) | 3000 RPM (5000) | ASD-B2-0221-B | ASD-A2-0221-M |
| ECMA-C20604 | 400 | 1.27 Nm (3.82) | 3000 RPM (5000) | ASD-B2-0421-B | ASD-A2-0421-M |
| ECMA-C20807 | 750 | 2.39 Nm (7.16) | 3000 RPM (5000) | ASD-B2-0721-B | ASD-A2-0721-M |
| ECMA-C21010 | 1000 | 3.18 Nm (9.54) | 3000 RPM (5000) | ASD-B2-1021-B | ASD-A2-1021-M |
| ECMA-E21310 | 1000 | 4.77 Nm (14.3) | 2000 RPM (3000) | ASD-B2-1021-B | ASD-A2-1021-M |
| ECMA-E21315 | 1500 | 7.16 Nm (21.48) | 2000 RPM (3000) | ASD-B2-1521-B | ASD-A2-1521-M |
| ECMA-E21320 | 2000 | 9.55 Nm (28.65) | 2000 RPM (3000) | ASD-B2-2023-B | ASD-A2-2023-M |
| ECMA-E21830 | 3000 | 14.32 Nm (42.97) | 2000 RPM (3000) | ASD-B2-3023-B | ASD-A2-3023-M |
| ECMA-F11830 | 3000 | 19.10 Nm (57.29) | 1500 RPM (3000) | ASD-B2-3023-B | ASD-A2-3023-M |
| ECMA-F11845 | 4500 | 28.65 Nm (71.62) | 1500 RPM (3000) | X | ASD-A2-4523-M |
| ECMA-F11855 | 5500 | 35.04 Nm (87.53) | 1500 RPM (3000) | X | ASD-A2-5523-M |
| ECMA-F11875 | 7500 | 47.74 Nm (119.36) | 1500 RPM (3000) | X | ASD-A2-7523-M |
Procurando alternativa ao Servo Motor Delta? Conheça a linha INVT com suporte técnico nacional e disponibilidade imediata.
Como o Servo Motor é aplicado na indústria?
O servo motor é um dos principais componentes da automação industrial moderna, sendo amplamente utilizado em aplicações que exigem controle preciso de posição, velocidade e torque.
Sua capacidade de resposta dinâmica, alta repetibilidade e controle em malha fechada tornam o servo motor indispensável em processos industriais de alta performance.
Na indústria, o servo motor é aplicado em:
- Máquinas automatizadas de produção
- Robôs industriais e sistemas cartesianos
- Máquinas CNC e centros de usinagem
- Sistemas de posicionamento linear com fuso de esferas
- Esteiras com controle preciso de velocidade
- Equipamentos de embalagem e rotulagem
- Células de montagem automatizadas
O servo motor INVT, distribuído pela Kalatec, destaca-se pela alta eficiência energética, controle vetorial avançado e excelente estabilidade mesmo em aplicações com variação de carga. Com ampla faixa de potência e integração facilitada com CLPs e redes industriais, o servo motor oferece flexibilidade para projetos novos ou retrofits industriais.
Seja para movimentar o eixo de um robô, controlar uma mesa de coordenadas ou garantir sincronismo em máquinas especiais, o servo motor é a solução ideal quando o processo exige precisão, confiabilidade e desempenho superior.
Assista ao vídeo abaixo e veja aplicações reais do servo motor INVT em operação na indústria
Onde comprar Servo Motores com suporte técnico especializado?
Após entender como o servo motor é aplicado na indústria, o próximo passo é garantir a escolha correta do modelo e do fornecedor.
A aquisição de um Servo Motor não deve considerar apenas potência e rotação. É fundamental avaliar torque, inércia da carga, regime de trabalho, interface de comunicação e compatibilidade com o servo driver.
Um dimensionamento inadequado pode comprometer desempenho, aumentar vibração e reduzir a vida útil do sistema.
Na Kalatec, o processo de compra é orientado por engenharia de aplicação. Nossa equipe técnica analisa:
- Dados mecânicos da carga
- Perfil de aceleração e desaceleração
- Relação de transmissão (polias, redutores, fusos)
- Necessidade de controle em malha fechada
- Integração com CLP ou rede industrial
Além do fornecimento do equipamento, oferecemos suporte na parametrização do servo driver, auxílio na partida e orientação técnica para garantir operação estável e segura.
Se você busca comprar Servo Motor com suporte especializado, preencha o formulário abaixo e receba uma análise técnica personalizada para sua aplicação.
