Fonte chaveada o que é?
Uma fonte chaveada, também conhecida como Switched-Mode Power Supply (SMPS), é um dispositivo utilizado para alimentar cargas elétricas, controlando a tensão de saída por meio de um regulador de alta frequência. O principal objetivo de uma fonte chaveada é manter a tensão de entrada e saída estáveis, independentemente das variações da rede elétrica (AC).
Esse tipo de fonte é ideal para substituir as fontes lineares quando é necessária maior eficiência, leveza e tamanho reduzido. No entanto, sua estrutura é mais complexa, sendo indicada para projetos mais elaborados. A instalação e os cuidados de uma fonte chaveada devem sempre ser realizados por profissionais capacitados.
A importância das fontes chaveadas está na capacidade de fornecer tensão contínua e estabilizada, protegendo dispositivos de automação como CLPs, Drives e IHMs contra sobrecargas e variações de rede. Essa estabilidade é fundamental para garantir a qualidade e confiabilidade dos sistemas de automação industrial.
Quais são as principais características de fontes chaveadas?
As fontes chaveadas se destacam por oferecer uma série de benefícios que as tornam ideais para diversos projetos, especialmente os que exigem eficiência e praticidade. Uma de suas principais vantagens é a alta eficiência energética, já que elas trabalham com um regulador de comutação de alta frequência, o que ajuda a reduzir o desperdício de energia e garante um funcionamento otimizado.
Além disso, são compactas e leves, facilitando a instalação em espaços menores. Outra característica essencial é a capacidade de estabilizar a tensão, mesmo quando há variações na entrada, protegendo os equipamentos conectados. Por isso, são amplamente usadas em sistemas de automação industrial, garantindo segurança contra sobrecargas, curtos-circuitos e variações na rede, além de serem perfeitas para equipamentos como CLPs e IHMs.
Vantagens do uso das Fontes chaveadas
A vantagem da utilização de fonte chaveada ao invés de outros tipos de fontes de alimentação está em seu tamanho reduzido, pois requer muito menos componentes do que os transformadores, que em geral são maiores, e geram maior consumo de energia por terem rendimento menor.

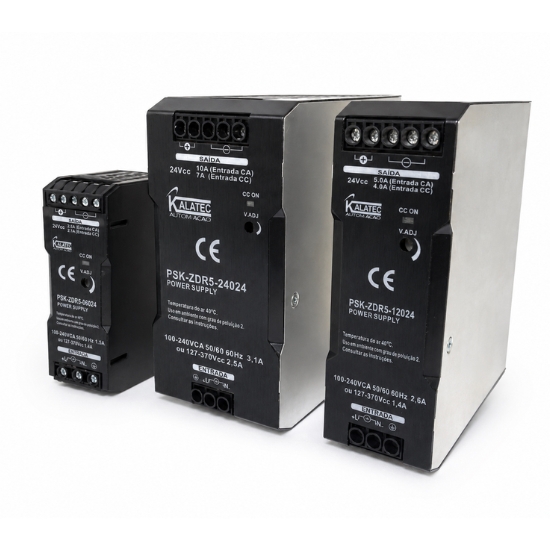

As fontes de alimentação em trilho DIN, são ricas em recursos, vêm em vários materiais e recursos, como corpo de alumínio, proteções elétricas e físicas além das certificações internacionais que garantem a qualidade do produto. .
Qual a função de uma Fonte Chaveada?
A fonte Chaveada é responsável por converter e estabilizar a energia CA em energia CC. Isso é possível devido a um circuito interno e integrado. O termo chaveado deriva do “Switched Mode Power Supply (SMPS) e funciona abrindo e fechando um circuito comutador milhares de vezes por segundo. O resultado é uma energia Corrente contínua estabilizada que garante maior proteção aos projetos industriais.
A Kalatec junto com seus fornecedores oferece ao mercado de automação industrial, fontes chaveadas de qualidade, compactas e custo baixo.
Fonte de Alimentação Kalatec
| Modelo | Saída (V) | Potência (w) | Corrente (A) | Fixação | Certificações |
| PSK-NES-25-12 | 12 | 25 | 2,1 | Fundo de Painel | CE, EMC, UL, CB, CCC e EN |
| PSK-MDR-60-12 | 12 | 60 | 5,0 | Trilho DIN | CE, EMC, UL, TUV e EN |
| PSK-EDR-120-12 | 12 | 120 | 10,0 | Trilho DIN | CE, EMC, UL, TUV e EN |
| PSK-LRS-50-24 | 24 | 50 | 2,2 | Fundo de Painel | CE, EMC, UL, TUV e EN |
| PSK-LRS-100-24 | 24 | 100 | 4,5 | Fundo de Painel | CE, EMC, UL, TUV e EN |
| PSK-LRS-150-24 | 24 | 150 | 6,5 | Fundo de Painel | CE, EMC, UL, TUV e EN |
| PSK-DR-60-24 | 24 | 60 | 2,5 | Trilho DIN | CE, EMC, UL, TUV e EN |
| PSK-MDR-60-24 | 24 | 60 | 2,5 | Trilho DIN | CE, EMC, UL, TUV e EN |
| PSK-NDR-75-24 | 24 | 75 | 3,2 | Trilho DIN | CE, EMC, TUV e EN |
| PSK-WDR-120-24 | 24 | 120 | 5,0 | Trilho DIN | CE, EMC, UL508, TUV e EN |
| PSK-NDR-120-24 | 24 | 120 | 5,0 | Trilho DIN | CE, EMC, TUV e EN |
| PSK-WDR-240-24 | 24 | 240 | 10,0 | Trilho DIN | CE, EMC, UL508, TUV e EN |
| PSK-NDR-240-24 | 24 | 240 | 10,0 | Trilho DIN | CE, EMC, TUV e EN |
| PSK-NDR-480-24 | 24 | 480 | 20,0 | Trilho DIN | CE, EMC, UL, TUV e EN |
| PSK-LRS-150-48 | 48 | 150 | 3,12 | Fundo de Painel | EMC, UL |
| PSK-LRS-350-48 | 48 | 350 | 7,3 | Fundo de Painel | EMC, UL |
| PSK-S-500-48 | 48 | 500 | 10,4 | Fundo de Painel | EMC, UL |
Fonte de Alimentação Delta
| Modelo | Saída | Potência (w) | Corrente (A) | Fixação | Certificações |
| DRPO24V060W1AA | 24VDC | 60 | 2,5 | Trilho DIN | CE, EMC, UL e EN |
| DRPO24V060W1AZ | 24VDC | 60 | 2,5 | Trilho DIN | CE, EMC, UL e EN |
| DRPO24V120W1AA | 24VDC | 120 | 5 | Trilho DIN | CE, EMC, UL e EN |
| DRPO24V240W1AA | 24VDC | 240 | 10 | Trilho DIN | CE, EMC, UL e EN |
| DRPO24V480W1AA | 24VDC | 480 | 20 | Trilho DIN | CE, EMC, UL e EN |
| PMC-24V050W1AA | 24VDC | 50 | 2 | parafusada | CE, EMC, UL e EN |
| PMC-24V100W1AA | 24VDC | 100 | 4,16 | parafusada | CE, EMC, UL e EN |
| PMC-24V150W1AA | 24VDC | 150 | 6,25 | parafusada | CE, EMC, UL e EN |
| PMT-48V350W1AR | 48VDC | 350 | 7,3 | parafusada | CE, EMC, UL e EN |
| DVPPS02 | 24VDC | 50 | 2 | Trilho DIN | CE, EMC, UL e EN |
Tipos de Fontes Chaveadas:
As fontes chaveadas podem ser encontradas em diversas opções no mercado e são classificadas conforme a forma de onda de entrada e de saída da tensão. Quando a entrada é CA e a saída CC, pode ser considerado um retificador; com entrada CC e saída CC, é classificada como um conversor de tensão ou conversor de corrente; na entrada CA com saída CA, um conversor de frequência; e, por fim, entrada CC e saída CA, um inversor.
Diferenciais da Fonte chaveada
O grande diferencial de uma fonte chaveada está diretamente ligado ao seu alto desempenho e também a alta eficiência de trabalho. Elas possuem um tamanho bastante reduzido, uma vez que são produzidas com tecnologia de ponta e contam com um recurso de chaveamento em alta frequência.
O desempenho da fonte chaveada é normalmente superior a 70%. O resultado é um equipamento de muita qualidade, que oferece confiabilidade para no uso industrial e que também pode ter sua utilização aproveitada nas redes elétricas.
Quando comparada a uma fonte de alimentação linear, a fonte chaveada apresenta ainda mais vantagens. As fontes chaveadas não necessitam de transformadores, que são componentes grandes e pesados, e ainda assim conseguem operar em alta frequência.
Quando o assunto é fator de potência, elas também conseguem se destacar. As fontes chaveadas apresentam um alto rendimento e são utilizadas em projetos de complexidade maior, oferecendo mais segurança e desempenho. Seu uso está cada vez mais presente em equipamentos de diferentes naturezas.
Principais perguntas sobre fonte chaveada
Qual é o consumo de uma fonte chaveada?
A fonte chaveada consome muito menos energia do que outros tipos de fontes de alimentação. Afinal, ela é menor e exige menos componentes — além de apresentar um comutador de alta frequência, capaz de manter o circuito todo estável.
A estabilidade da tensão contínua é o principal objetivo da fonte chaveada, com o diferencial de ser mais leve e menor, portanto mais portátil e ocupar menos espaço.
Geralmente, o desempenho de uma fonte chaveada supera 70%, dissipando pouca energia, já que atendem exatamente à demanda proposta.
Considerando tudo isso, saiba que o consumo de uma fonte chaveada dependerá de quantos amperes de corrente ela apresenta, além do modelo escolhido, que atende a diferentes demandas.
Porque a fonte chaveada queima?
O que faz uma fonte chaveada queimar é a sobrecarga de corrente, que faz com que os transistores não resistam. Assim, ela simplesmente para de funcionar.
É por isso que é tão importante definir qual o modelo ideal para atender às necessidades elétricas do circuito em questão — afinal, as sobrecargas de corrente poderiam queimar facilmente a fonte chaveada.
Aqui na Kalatec, você encontra diversos modelos de fonte chaveada, com as mais diferentes voltagens de saída, watts de potência, amperes de corrente e tipos de fixação!
Como ligar fonte chaveada?
Para ligar uma fonte chaveada, primeiro conecte os terminais de entrada à rede elétrica (AC), verificando a polaridade correta. Em seguida, ligue os terminais de saída ao dispositivo que será alimentado, respeitando a tensão e corrente necessárias. Antes de ligar, certifique-se de que todas as conexões estão firmes e corretas.
Como funciona fonte chaveada?
A fonte chaveada converte a corrente alternada (AC) em corrente contínua (DC) usando um circuito de comutação de alta frequência. Isso permite que o dispositivo regule a tensão de saída de forma eficiente, mesmo com variações na entrada. O processo resulta em uma fonte mais leve, compacta e eficiente do que as fontes lineares tradicionais.
Como instalar fonte chaveada?
A instalação de uma fonte chaveada envolve conectar corretamente os terminais de entrada (AC) à rede elétrica e os terminais de saída (DC) ao equipamento. Verifique sempre se a tensão e a corrente estão de acordo com o que o circuito precisa. Para uma instalação segura, siga as orientações do fabricante e, se necessário, consulte um profissional qualificado.
Para que serve fonte chaveada?
Uma fonte chaveada serve para fornecer energia estabilizada e contínua a diversos dispositivos eletrônicos, como sistemas de automação industrial, CLPs, IHMs, e outros equipamentos sensíveis a variações de tensão. Sua eficiência energética, tamanho compacto e capacidade de estabilizar a tensão de saída a tornam ideal para aplicações que exigem confiabilidade e performance.
Fale com os nossos especialistas e saiba mais sobre Fonte de Alimentação chaveada
Uma fonte chaveada apresenta especificações importantes, como, por exemplo, a alta eficiência e o alto desempenho. Mas para garantir o aproveitamento de todos os benefícios, é sempre muito importante manter uma atenção especial no que diz respeito à qualidade do produto.
