Precisando de mais controle e precisão em seu processo?
Conquiste essas vantagens com nosso atuador elétrico de precisão.

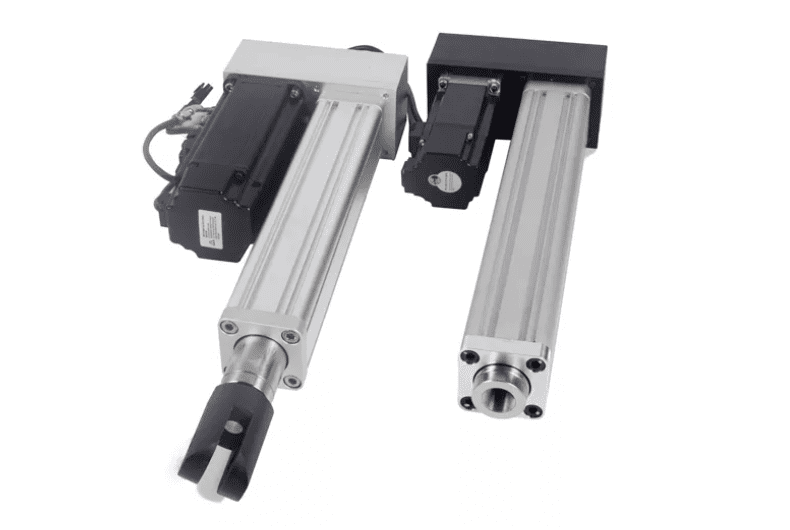

Comumente conhecido como cilindro elétrico, estamos falando de um atuador linear que oferece maior precisão, confiabilidade, controle de velocidade e posição, substituindo em alguns casos os cilindros pneumáticos e cilindros hidráulicos.
Pode ser montado em perfis de alumínio com fuso de esferas e servo motor e opcional de freio eletromagnético para aplicações verticais sem redução.
Vantagens dos Atuadores de Precisão TED / TEB:
Fuso de Esferas: Ao contrário dos atuadores comum, o Cilindro Elétrico é disponibilizado com fuso de esferas, melhor opção para para carga e velocidades altas. O fuso de esferas é o melhor sistema mecânico de atuador, são produtos de alta eficiência, promove economia de potência e permite regime de trabalho de 100%.
Configuração de atuador Em Linha ou Paralelo: Atuadores em linha permite velocidade de até 500mm/s para carga de 10kg ou uso do atuiador com motor em paralelo com transmissão de polias sincronizadoras e redutor planetário.
Ciclo contínuo: Cilindros elétricos acionados com Servos Motores ou Motores de Passo permitem regime de trabalho contínuo.
Vida útil: Alta expectativa podendo chegar até 10 milhões de ciclos dependendo da carga e velocidade.
Precisão: Resolução dos sistema é dado em função do passo do fuso e do ajuste resolução do servodriver. Levando em consideração uma resolução simplória de 10.000 Pulsos por volta a resolução mínima do sistema será de 0,0001mm.
Temperatura Ambiente: 0℃~40℃.
Protocolos de comunicação: Considerando os Drivers DA180 ou DA200, pode-se optar pelos protocolos: Modbus, CANOPen, Ethercat, Profinet ou Profibus.
Facilidades: Sensor de Home Fim de curso externo e ajustáveis, opção do servo motor de passo com freio e software de parametrização amigável
Alguns exemplos de aplicação utilizando Cilindro Elétrico:
Linha de Montagem Alta Produção: Substitui cilindros pneumáticos com muito mais precisão, repetibilidade, baixa manutenção, além do controle de força e velocidade;
Linha de Montagem de Altas Cargas: Substituindo cilindro hidráulico com força de 5000N e velocidade de até 250mm/s, precisão de 0.1mm, e curso 400mm; o modelo usado KTC-TED100-C10-S400-F-F130
Guia de Aplicação para Cilindros Elétricos
| Código | Descrição | Max. Força (Kgf) | Curso Útil | Velocidade Máxima | Potência |
| TED40-05-XXX | Cilindro Elétrico com Fuso de esferas 12×05 | 120 | 25-500mm | 300mm/s | 200W |
| TED50-05-XXX | Cilindro Elétrico com Fuso de esferas 16×05 | 240 | 50-700mm | 250mm/s | 400W |
| TED50-10-XXX | Cilindro Elétrico com Fuso de esferas 16X10 | 120 | 50-700mm | 500mm/s | 400W |
| TED50-20-XXX | Cilindro Elétrico com Fuso de esferas 16X20 | 60 | 50-700mm | 1000mm/s | 400W |
| TED63-05-XXX | Cilindro Elétrico com Fuso de esferas 20×05 | 480 | 50-1000mm | 250mm/s | 0,75 / 1KW |
| TED63-10-XXX | Cilindro Elétrico com Fuso de esferas 20X10 | 240 | 50-1000mm | 500mm/s | 0,75 /1KW |
| TED63-20-XXX | Cilindro Elétrico com Fuso de esferas 20X20 | 120 | 50-1000mm | 1000mm/s | 0,75 /1KW |
| TED80-05-XXX | Cilindro Elétrico com Fuso de esferas 25×05 | 960 | 50-1200mm | 150mm/s | 1KW / 1,5KW |
| TED80-10-XXX | Cilindro Elétrico com Fuso de esferas 25X10 | 480 | 50-1200mm | 300mm/s | 1KW /1,5KW |
| TED80-25-XXX | Cilindro Elétrico com Fuso de esferas 25X25 | 192 | 50-1200mm | 600mm/s | 1KW /1,5KW |
| TED100-05-XXX | Cilindro Elétrico com Fuso de esferas 32×05 | 1920 | 50-1500mm | 125mm/s | 1,5KW/2KW |
| TED100-10-XXX | Cilindro Elétrico com Fuso de esferas 32X10 | 810 | 50-1500mm | 250mm/s | 1,5KW/ 2KW |
| TED100-20-XXX | Cilindro Elétrico com Fuso de esferas 32X20 | 410 | 50-1500mm | 500mm/s | 1,5KW/ 2KW |
