O mancal para fuso de esferas é indispensável para garantir precisão, estabilidade e desempenho em sistemas de movimentação linear. Utilizado em máquinas industriais e equipamentos automatizados, ele atua como suporte do fuso, absorvendo cargas e mantendo o alinhamento durante a operação.

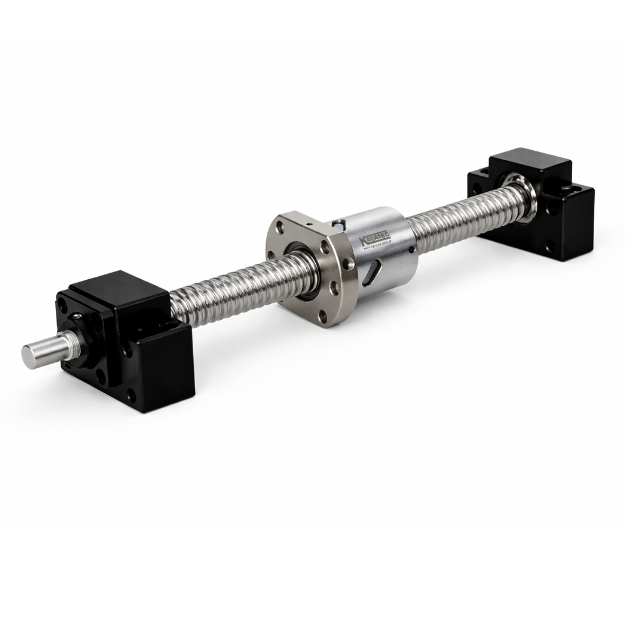

Os sistemas com fuso de esferas normalmente utilizam dois tipos de mancais: um fixo, instalado no lado do motor, e outro de apoio, responsável pela sustentação oposta. Esses mancais podem ser encontrados em versões como BK, BF, FK e FF, variando conforme o tipo de fixação e aplicação.
Na Kalatec, você vai entender como funcionam os mancais, suas principais diferenças e como escolher a melhor opção para seu sistema.
O que é mancal?
O mancal é um componente mecânico utilizado para apoiar e guiar eixos rotativos, garantindo alinhamento, redução de atrito e estabilidade durante o movimento.
No caso específico do fuso de esferas, o mancal tem a função de suportar o eixo, permitindo sua rotação precisa e absorvendo cargas axiais e radiais geradas durante a operação. Esse suporte é essencial para manter a precisão do sistema e evitar vibrações ou desgastes prematuros.
Tipos de mancais para fuso de esferas: BK, BF, FK e FF
Os mancais para fuso de esferas são divididos em dois principais tipos: mancais fixos (duplos) e mancais de apoio (simples). Cada um possui uma função específica dentro do sistema e deve ser corretamente especificado para garantir desempenho e vida útil.

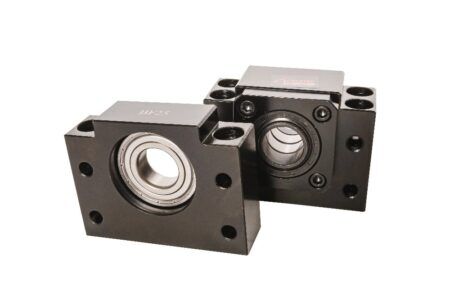

Mancal Duplo BK (lado fixo) e Mancal Simples BF
O mancal duplo BK, também conhecido como mancal de fixação, é instalado no lado do motor e tem a função de posicionar o fuso de esferas com alta precisão, além de suportar cargas elevadas durante a operação.
Esse tipo de mancal é composto por um par de rolamentos de contato angular de alta precisão, projetados para suportar esforços axiais e radiais em ambos os sentidos, garantindo rigidez e estabilidade ao sistema.
Principais características do mancal BK:
- Suporte simultâneo a cargas axiais e radiais
- Alta rigidez estrutural
- Resistência a esforços de tração e compressão
- Elevada precisão para aplicações industriais críticas
Já o mancal simples BF é instalado na extremidade oposta do fuso e atua como apoio. Sua função é permitir a rotação livre do eixo, além de compensar dilatações térmicas, evitando tensões indesejadas no sistema.
Mancal FK (fixação frontal) e Mancal Simples FF
Os mancais FK (fixo) e FF (apoio) possuem as mesmas características funcionais dos modelos BK e BF, porém se diferenciam pelo tipo de montagem.
Nesse caso, a fixação é feita pela face frontal do equipamento, permitindo uma instalação mais compacta e direta na estrutura da máquina.
Essa configuração é ideal para projetos com limitação de espaço ou que exigem montagem frontal, mantendo o mesmo nível de precisão, rigidez e desempenho.
A escolha e combinação correta entre mancais BK/BF ou FK/FF é fundamental para garantir o alinhamento do sistema, a precisão de posicionamento e a durabilidade do conjunto de transmissão por fuso de esferas.
Tabela comparativa dos mancais para fuso de esferas
| Tipo de Mancal | Tipo de Fixação | Função no Sistema | Aplicações Típicas |
|---|---|---|---|
| BK + BF | Fixação pela base | BK (fixo) suporta cargas axiais e radiais / BF (apoio) permite rotação livre | Máquinas CNC, automação industrial, sistemas lineares |
| FK + FF | Fixação frontal (flange) | FK (fixo) com alta rigidez / FF (apoio) para estabilização | Equipamentos compactos, projetos com pouco espaço |
| HM | Fixação com flange para servo motor | Integração direta com motor, alta precisão de acoplamento | Sistemas servoacionados, automação de precisão |
Como escolher o mancal ideal para fuso de esferas
A escolha do mancal para fuso de esferas deve considerar diversos fatores técnicos para garantir desempenho, precisão e vida útil do sistema. Uma especificação incorreta pode causar folgas, vibração excessiva e desgaste prematuro dos componentes.
A seguir, veja os principais critérios para selecionar o mancal ideal:
1. Tipo de carga aplicada
O primeiro passo é analisar os esforços que o sistema irá suportar:
- Carga axial: comum em aplicações com avanço linear (ex: CNC)
- Carga radial: ocorre devido ao peso e forças laterais
- Cargas combinadas: exigem mancais de fixação (BK ou FK)
👉 Para aplicações com alta carga e precisão, utilize mancais duplos no lado fixo.
2. Configuração do sistema (fixo e apoio)
Todo sistema com fuso de esferas deve utilizar dois mancais:
- Lado fixo (BK ou FK): responsável por posicionamento e absorção de cargas
- Lado de apoio (BF ou FF): permite rotação livre e dilatação térmica
A combinação correta evita travamentos e aumenta a vida útil do conjunto.
3. Tipo de montagem
A escolha entre BK/BF ou FK/FF depende da estrutura da máquina:
- Fixação pela base (BK/BF): mais comum, fácil instalação
- Fixação frontal (FK/FF): ideal para projetos compactos
4. Precisão e rigidez exigidas
Aplicações como máquinas CNC e sistemas automatizados exigem:
- Alta rigidez
- Baixa folga
- Repetibilidade de posicionamento
👉 Os Mancais da Kalatec BK ou FK são todos montados com rolamentos de contato angular de alta precisão.
5. Compatibilidade com o fuso de esferas
Verifique sempre:
- Diâmetro do fuso
- Tipo de extremidade usinada
- Padrão de montagem
A compatibilidade correta garante montagem adequada e evita desalinhamentos.
Dica técnica importante
Sempre utilize conjuntos compatíveis (BK/BF ou FK/FF) e evite combinações inadequadas. Um dimensionamento correto reduz manutenção, aumenta a precisão e melhora o desempenho do sistema.
Se tiver dúvidas na especificação, o ideal é contar com suporte técnico especializado para garantir a escolha correta do mancal para sua aplicação.
Vantagens dos Mancais de Fusos de Esferas
Os mancais para fuso de esferas oferecem alta precisão, rigidez e confiabilidade em sistemas de movimentação linear, sendo ideais para aplicações industriais que exigem desempenho e repetibilidade.
Entre os principais benefícios, destacam-se:
- Alta precisão de posicionamento
- Baixo atrito e maior eficiência energética
- Alta capacidade de carga axial e radial
- Elevada rigidez estrutural
- Longa vida útil com baixa manutenção
- Operação em altas velocidades
Essas características tornam os mancais indispensáveis em aplicações como máquinas CNC, automação industrial e sistemas de posicionamento de alta precisão.
Perguntas frequentes sobre mancal para fuso de esferas
O que é um mancal para fuso de esferas?
O mancal para fuso de esferas é um componente mecânico responsável por suportar e guiar o eixo, garantindo alinhamento, precisão e absorção de cargas durante o movimento.
Qual a diferença entre mancal BK e BF?
O mancal BK é um mancal fixo, instalado no lado do motor, e suporta cargas axiais e radiais. Já o mancal BF é um mancal de apoio, instalado na extremidade oposta, permitindo rotação livre e compensação térmica.
Quando usar mancais FK e FF?
Os mancais FK e FF devem ser utilizados quando a aplicação exige fixação frontal (flangeada), sendo ideais para projetos compactos ou com limitação de espaço.
Posso usar apenas um mancal no fuso de esferas?
Até pode, mas cuidado! O correto é utilizar dois mancais: um fixo (BK ou FK) e um de apoio (BF ou FF). Isso garante estabilidade, evita travamentos e aumenta a vida útil do sistema.
Como escolher o mancal ideal?
A escolha deve considerar fatores como tipo de carga, configuração do sistema, tipo de fixação, precisão exigida e compatibilidade com o fuso de esferas.
Qual a função do mancal de apoio?
O mancal de apoio (BF ou FF) permite a rotação livre do fuso e compensa dilatações térmicas, evitando tensões e desalinhamentos no sistema.
Mancais para fuso de esferas exigem manutenção?
Sim, porém a manutenção é simples. Normalmente envolve lubrificação periódica e verificação de desgaste, garantindo maior vida útil e desempenho.
Onde são utilizados os mancais para fuso de esferas?
São amplamente utilizados em máquinas CNC, automação industrial, robótica, equipamentos de medição e sistemas de movimentação linear de alta precisão.
Qual a diferença entre fixação pela base e fixação frontal?
Na fixação pela base (BK/BF), o mancal é montado na estrutura inferior da máquina. Já na fixação frontal (FK/FF), a montagem é feita diretamente na face do equipamento, permitindo maior compactação.
Posso substituir um mancal BK por FK?
Depende do projeto. A principal diferença está no tipo de fixação. A substituição só deve ser feita se houver compatibilidade mecânica e estrutural no sistema.
Conclusão
Os mancais para fuso de esferas desempenham um papel fundamental no desempenho, precisão e durabilidade de sistemas de movimentação linear. A escolha correta entre modelos como BK, BF, FK e FF impacta diretamente na estabilidade, na capacidade de carga e na vida útil do conjunto.
Ao longo da nossa pagina, você viu as diferenças entre os tipos de mancais, suas aplicações e os principais critérios para seleção. Um dimensionamento adequado garante maior eficiência, reduz falhas e melhora o desempenho geral da máquina.
Se você busca máxima precisão e confiabilidade no seu projeto, contar com o suporte técnico especializado faz toda a diferença.
Fale com a Kalatec Automação e receba orientação para escolher o mancal ideal para sua aplicação.
