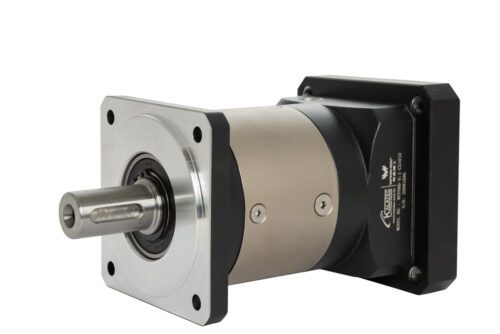

Redutor Planetário
Um redutor planetário é um dispositivo mecânico capaz de reduzir a velocidade rotacional de um sistema de acionamento de um equipamento. E consequentemente com a redução da velocidade eleva-se o torque transmitido, tendo como componentes principais a carcaça, a engrenagem solar, as engrenagens planetárias e o anel de engrenagem.
O Redutor planetário é utilizado para adequar a rotação, o torque e a inércia do sistema. Capazes de oferecer segurança mecânica, uma vez que quando equilibra a inércia oferece melhor controle e eficiência ao sistema movido.
A motorização aplicada em redutores planetários são em gerais de motores de passo e servo motores. Sua fixação entre motor e eixo é feita por meio de um flange com acoplamento do próprio redutor.
Vantagens do uso dos Redutores Planetários:
- Eficiência acima de 95%,
- Folga de torção reduzida;
- Alto grau de rigidez;
- Nível elevado de torque de saída;
- Aceita velocidades de entrada de até 5000RPM;
- Nível de ruído reduzido;
- Alto padrão de qualidade;
- Baixa inércia;
- Qualidade de movimento;
- Baixo peso;
- Lubrificação permanente;
- Compacto (pequeno volume);
- Rotação de entrada e saída no mesmo sentido;
- Diferentes números de razões de transmissão;
- Custo reduzido;
- Posição livre de montagem.
- Fácil montagem;
Folga em Redutores Planetários
Os redutores planetários têm folgas muito baixas (normalmente variando de 3 à 12 arcmin) e, quando dimensionados corretamente, são fabricados com lubrificação permanente e classificados para uma vida útil com mais de 20.000 horas durante 24 horas por dia, 7 dias por semana. praticamente sem manutenção
Os redutores planetários mais econômicos são com dentes retos e tem todas as vantagens que já garantem a precisão, eficiência e folgas menores que 10 arc minutos. Os redutores planetários helicoidais se diferenciam por suportar mais cargas e menor ruído comparado com os redutores planetários dentes retos.
Os Redutores Planetários Linha WPL são formados com engrenagens de dentes retos, conhecidos como SPUR se apresentando como uma excelente opção para aplicações que precisam de precisão e confiabilidade
Redutores Planetários WPL
| Código | Redução | Flange Input | Eixo Input | Comprimento | Torque Nominal | Max. Rotação | Eficiência | Folga |
| PL42-5-NEMA17 | 5 | Nema 17 | 5mm | 40mm | 9Nm | 3000 RPM | 96% | < 15 Arcmin |
| WPF060-L1-HT23 | 5 | ST23 | 8mm | 88mm | 18NM | 4000 RPM | 94% | P2 < 10 Arcmin |
| WPF060-L1-3-C20604 | 3 | 60mm | 14mm | 88mm | 18Nm | 4000 RPM | 94% | P2 < 10 Arcmin |
| WPF060-L1-5-C20604 | 5 | 60mm | 14mm | 88mm | 40Nm | 4000 RPM | 94% | P2 < 10 Arcmin |
| WPF060-L1-7-C20604 | 7 | 60mm | 14mm | 88mm | 20Nm | 4000 RPM | 94% | P2 < 10 Arcmin |
| WPF060-L1-10-C20604 | 10 | 60mm | 14mm | 88mm | 12Nm | 4000 RPM | 94% | P2 < 10 Arcmin |
| WPF060-L2-12-C20604 | 12 | 60mm | 14mm | 107mm | 36Nm | 4000 RPM | 93% | P2 < 12 Arcmin |
| WPF060-L2-15-C20604 | 15 | 60mm | 14mm | 107mm | 40Nm | 4000 RPM | 93% | P2 < 12 Arcmin |
| WPF060-L2-100-C20604 | 100 | 60mm | 14mm | 107mm | 12Nm | 4000 RPM | 93% | P2 < 12 Arcmin |
| WPF080-L1-3-C20807 | 3 | 80mm | 19mm | 127.5mm | 40Nm | 3500 RPM | 94% | P2 < 10 Arcmin |
| WPF080-5-L1-C20807 | 5 | 80mm | 19mm | 127.5mm | 110Nm | 3500 RPM | 94% | P2 < 10 Arcmin |
| WPF080-7-L1-C20807 | 7 | 80mm | 19mm | 127.5mm | 40Nm | 3500 RPM | 94% | P2 < 10 Arcmin |
| WPF080-L1-10-C20807 | 10 | 80mm | 19mm | 127.5mm | 22Nm | 3500 RPM | 94% | P2 < 10 Arcmin |
| WPF080-L2-12-C20807 | 12 | 80mm | 19mm | 152mm | 90Nm | 3500 RPM | 91% | P2 < 12 Arcmin |
| WPF080-L1-5-ST34 | 5 | Nema34 | 14mm | 127,5mm | 110Nm | 3500 RPM | 91% | P2 < 12 Arcmin |
| WPF080-L2-12-ST34 | 12 | Nema34 | 14mm | 152mm | 90Nm | 3500 RPM | 91% | P2 < 12 Arcmin |
| WPF080-L2-30-ST34 | 30 | Nema 34 | 12.7 e 14mm | 152mm | 40Nm | 3000 RPM | 91% | P2 < 12 Arcmin |
| WPF080-L2-15-C20807 | 15 | 80mm | 19mm | 152mm | 110Nm | 3500 RPM | 91% | P2 < 12 Arcmin |
| WPF080-L2-25-C20807 | 25 | 80mm | 19mm | 152mm | 110Nm | 3500 RPM | 91% | P2 < 12 Arcmin |
| WPF080-L2-30-C20807 | 30 | 80mm | 19mm | 152mm | 40Nm | 3500 RPM | 91% | P2 < 12 Arcmin |
| WPF080-L1-5-C21010 | 5 | 110mm | 22mm | 110Nm | 3500 RPM | 91% | P2 < 12 Arcmin | |
| WPF080-L2-12-C21010 | 12 | 110mm | 22mm | 90NM | 3500 RPM | 91% | P2 < 12 Arcmin | |
| WPF115-10-L1-C21010 | 10 | 110mm | 22mm | 155.2mm | 70Nm | 3500 RPM | 96% | P2 < 10 Arcmin |
| WPF115-5-L1-E21320 | 5 | 130mm | 22mm | 155.2mm | 260Nm | 3500 RPM | 96% | P2 < 10 Arcmin |
| WPF115-10-L1-E21320 | 10 | 130mm | 22mm | 155.2mm | 70Nm | 3500 RPM | 96% | P2 < 10 Arcmin |
| WPF115-12-L2-E21320 | 12 | 130mm | 22mm | 155.2mm | 230Nm | 3500 RPM | 96% | P2 < 10 Arcmin |
| WPF115-25-L2-E21320 | 25 | 130mm | 22mm | 188.7mm | 260Nm | 3500 RPM | 93% | P2 < 12 Arcmin |
| WPF142-5-L1-E21830 | 5 | 180mm | 35mm | 181.5mm | 550Nm | 2500 RPM | 96% | P2 < 10 Arcmin |
| WPF142-L1-10-E21830 | 10 | 180mm | 35mm | 181.5mm | 210Nm | 2500 RPM | 96% | P2 < 10 Arcmin |
| WPF142-L2-12-E21830 | 12 | 180mm | 35mm | 226,5mm | 460Nm | 2500 RPM | 93% | P2 < 10 Arcmin |
Redutores Planetários Dentes Helicoidais
| Código | Redução | Flange Input | Eixo Input | Comprimento | Torque Nominal | Max. Rotação | Eficiência | Máx Folga |
| WAB060-L1-10:1-ST34 | 10 | Nema 34 | 3/8″ (9.525)mm e furo 1/2″(12,7)mm | 85,5 mm | 40Nm | 4000 RPM | 97% | P2 < 5 arc |
| WAB060-L1-7:1-C20807 | 7 | 80 mm | 19 mm | 85.6 mm | 50Nm | 4000 RPM | 97% | P2 < 5 arc |
| WAB090-L1-10:1-ST34 | 10 | Nema34 | 3/8″ (9.525)mm e furo 1/2″(12,7)mm | 108.5 mm | 100Nm | 4000 RPM | 97% | P2 < 5 arc |
| WAB090-L1-10:1-C21010 | 10 | 110 mm | 22 mm | 100Nm | 4000 RPM | 97% | P2 < 5 arc | |
| WAB090-L2-30:1-C21010 | 30 | 110 mm | 22 mm | 159 mm | 150 Nm | 4000 RPM | 97% | P2 < 5 arc |
| WAB090-L2-100:1-C20604 | 100 | 60 mm | 16 mm | 144 mm | 100 Nm | 4000 RPM | 97% | P2 < 5 arc |
| WAB115-100:1-C20807 | 100 | 80 mm | 19 mm | 182.5 mm | 230 Nm | 4000 RPM | 97% | P2 < 5 arc |
| WAB115-L2-25:1-E21320 | 25 | 130 mm | 22 mm | 4000 RPM | 97% | P2 < 5 arc | ||
| WAB142-L1-10:1-F118xx | 10 | 180 mm | 35 mm | 182mm | 450 Nm | 3000 RPM | 97% | P2 < 5 arc |
Redutores Planetários Angulares
| Código | Redução | Flange Input | Eixo Input | Comprimento | Torque Nominal | Rotação Nominal | Eficiência | Máx Folga |
| WABR60-L1-C20604 | 3~10 | 60mm | 14 mm | 90 mm | 36 ~60Nm | 5000 RPM | 97% | P2 < 8 arc |
Como funciona o redutor planetário
Redutores planetários, constituem-se de quatro elementos principais:
- Um pinhão solar ou engrenagem solar;
- Uma carcaça com engrenamento interno;
- Um suporte planetário ou anel de engrenagem;
- Três engrenagens planetárias.
Tem como função principal reduzir a velocidade de entrada do servomotor ou motor de passo proporcionalmente ao aumento de torque com eficiência superior a 90%.
As engrenagens planetárias são engrenadas com eixo pinhão solar e possuem um movimento giratório transmitido ao suporte planetário que é apoiado por mancais. A redução da velocidade de entrada no redutor versus o aumento de torque na saída acontece na mesma proporção de acordo com o quociente escolhido, sendo a fórmula:
Equilíbrio de inércia (I = J / i²)
Onde o redutor, o quociente “i” é sempre ao quadrado, favorecendo uma melhor controlabilidade do equipamento, redução do consumo de energia e economia financeira.
Neste sistema de transmissão infinitamente variável (IVT), um CVT (transmissão continuamente variável) é combinado com um sistema de engrenagem planetária. Neste sistema existe uma engrenagem central, denominada sol, que engrena com mais duas engrenagens que circundam o sol e são chamadas de planetas.
Um redutor planetário consegue uma redução até 20% mais alta do que com engrenagens tradicionais, uma vez que cada engrenagem possui um maior número de dentes em contato simultaneamente, o que assegura uma alta resistência aos choques e garante uma melhor distribuição da carga, já que nas engrenagens cilíndricas paralelas o contato é limitado a um único dente. Em seu sistema, as engrenagens conseguem aguentar cargas radiais maiores nos eixos, e o mesmo valor de carga em todas as direções, ao contrário do que acontece nos redutores tradicionais.
Qualidade nos Redutores Planetários
As engrenagens dos redutores planetarios são fabricados em aço de alto teor de carbono, que permite uma cementação externa de modo a garantir dureza superficial acima de 60Hrc. Uma vantagem exclusiva desses tipos de redutores é que permitem adaptar o número de relações de engrenagens as relações de transmissão individuais de modo a obter um flexíveis número de redução.
Fale com os nossos especialistas e saiba mais sobre redutor planetário
Para seleção adequada dos seus redutores entre em contato com nossa equipe. Eles irão coletar as informações para auxiliá-lo na melhor escolha.
