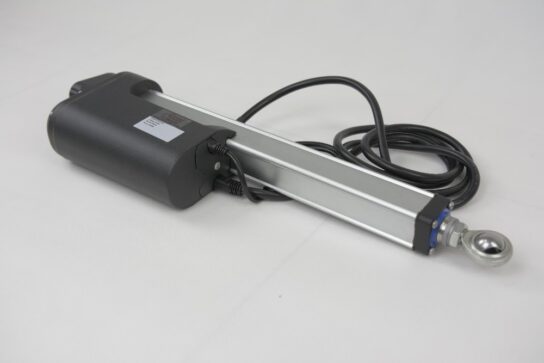

O atuador linear industrial LA-G2 é projetado para aplicações que exigem alta capacidade de carga, robustez mecânica e operação confiável em ambientes industriais exigentes. Sua construção com carcaça metálica de alta resistência garante maior durabilidade e estabilidade mesmo em condições severas de operação.
Utilizando motor elétrico DC e sistema de transmissão por fuso, o atuador converte o movimento rotativo do motor em deslocamento linear controlado, permitindo empurrar, puxar ou posicionar cargas com precisão em máquinas e equipamentos industriais.
Graças à sua alta força de atuação, proteção elevada e construção robusta, o LA-G2 é amplamente utilizado em equipamentos industriais, veículos especiais, sistemas automatizados e aplicações que exigem movimentação de cargas em condições de trabalho mais severas
Aplicações do atuador linear industrial LA-G2
O atuador linear industrial LA-G2 é indicado para aplicações que exigem alta capacidade de carga, robustez e operação confiável em ambientes industriais exigentes.
Principais aplicações:
- Máquinas e equipamentos industriais
- Sistemas automatizados de movimentação de cargas
- Veículos especiais e equipamentos móveis
- Mecanismos de posicionamento em linhas de produção
- Aplicações em ambientes industriais severos
Características do Atuador Linear Industrial LA-G2
| Parâmetro | Especificação |
|---|---|
| Curso máximo | até 1000 mm (pronta entrega até 600 mm) |
| Tipo de motor | Motor DC com escovas |
| Tipo de fuso | Fuso trapezoidal |
| Duty cycle | 20% |
| Tensão de alimentação | 24 VDC (opcional 12 VDC) – |
| Capacidade máxima de carga | até 12.000 N |
| Comprimento cabo | Padrão 600mm |
| Feedback de posição | Potenciômetro 0–10 kΩ (cursos até 300 mm) / Sensor Hall (cursos acima de 300 mm) |
| Fim de curso | Interno e não ajustável |
| Grau de proteção | IP66 (ideal para ambientes externos) |
| Sensor Hall | Alimentação 12 V, saída fase A e B, frequência 15 Hz |
| Resolução do sensor Hall | 0,552 mm por pulso |
| Temperatura ambiente | −40 °C a +65 °C |
| Proteção mecânica | Embreagem interna contra sobrecarga |
| Vida útil | aproximadamente 50.000 ciclos |
| Material do corpo | Alumínio 6062 |
| Função manual | Hand Crank (manivela) para acionamento em caso de falta de energia |
| Tipo de fixação (pontas) | Modelo 8 – Olhal com furo Ø16 mm H7 |
Acionamento manual em caso de queda de energia: assista um vídeo mostrando a função “Hand Clank” – Manivela para acionamento
Nota: As especificações podem variar de acordo com o modelo e a configuração do atuador linear LA-G2.

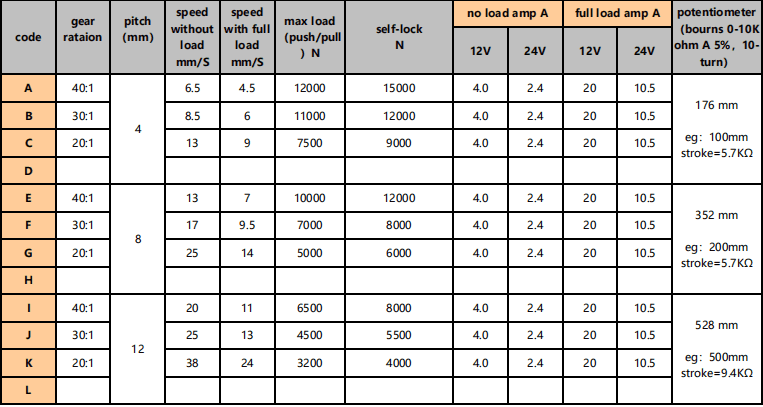

Modelos do Atuador Linear Industrial LA-G2
| Modelo | Relação de Redução | Passo do Fuso (mm) | Velocidade sem carga (mm/s) | Velocidade com carga (mm/s) | Carga Máx. (N) | Auto-travamento (N) |
|---|---|---|---|---|---|---|
| A | 40:1 | 4 | 6.5 | 4.5 | 12000 | 15000 |
| B | 30:1 | 4 | 8.5 | 6 | 11000 | 12000 |
| C | 20:1 | 4 | 13 | 9 | 7500 | 9000 |
| E | 40:1 | 8 | 13 | 7 | 10000 | 12000 |
| F | 30:1 | 8 | 17 | 9.5 | 7000 | 8000 |
| G | 20:1 | 8 | 25 | 14 | 5000 | 6000 |
| I | 40:1 | 12 | 20 | 11 | 6500 | 8000 |
| J | 30:1 | 12 | 25 | 13 | 4500 | 5500 |
| K | 20:1 | 12 | 38 | 24 | 3200 | 4000 |
Observações
- Velocidade pode variar conforme a carga aplicada e tensão de alimentação.
- Valores de corrente elétrica dependem da tensão utilizada (12V ou 24V).
- Outras configurações de curso e feedback de posição estão disponíveis sob consulta

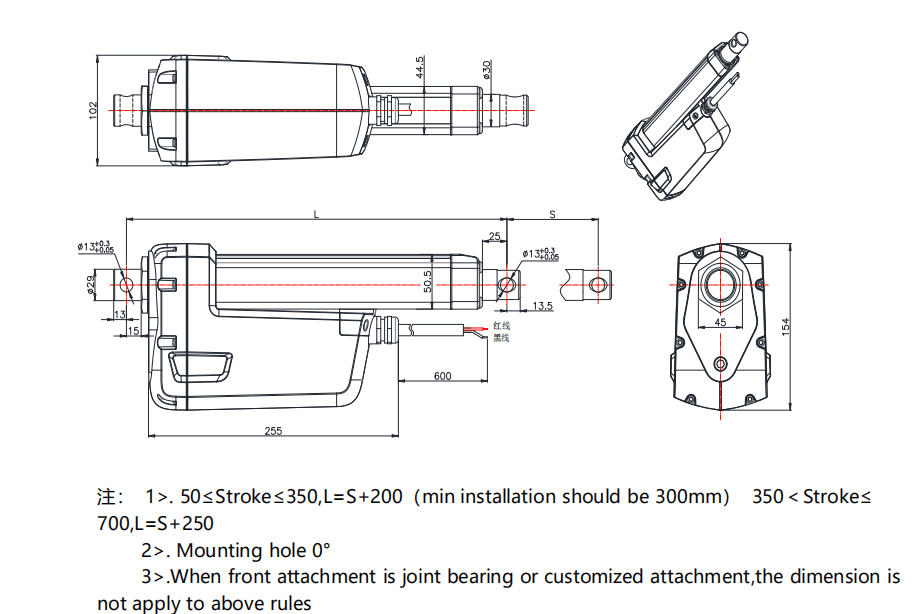

Dimensões do Atuador linear KTC-LA-G-2
Dimensões mecânicas do atuador linear KTC LA G2 para integração em máquinas industriais – Ponta F01
Tabela – Comprimento Fechado x Aberto (KTC-LA-G2) –
📌 Regras aplicadas para Atuador Padrão (Ponta Frontal F01)
- 150 a 250 mm → L fechado = S + 200
- 300 a 550 mm → L fechado = S + 250
- 600 a 1000 mm → L fechado = S + 300
Comprimento aberto = L fechado + curso (S)
| Curso (S) mm | Comprimento Fechado (mm) | Comprimento Aberto (mm) |
|---|---|---|
| 100 | 315 (mínimo fabricante) | 415 |
| 150 | 350 | 500 |
| 200 | 400 | 600 |
| 250 | 450 | 700 |
| 300 | 550 | 850 |
| 350 | 600 | 950 |
| 400 | 650 | 1050 |
| 450 | 700 | 1150 |
| 500 | 750 | 1250 |
| 550 | 800 | 1350 |
| 600 | 900 | 1500 |
| 650 | 950 | 1600 |
| 700 | 1000 | 1700 |
| 750 | 1050 | 1800 |
| 800 | 1100 | 1900 |
| 850 | 1150 | 2000 |
| 900 | 1200 | 2100 |
| 950 | 1250 | 2200 |
| 1000 | 1300 | 2300 |

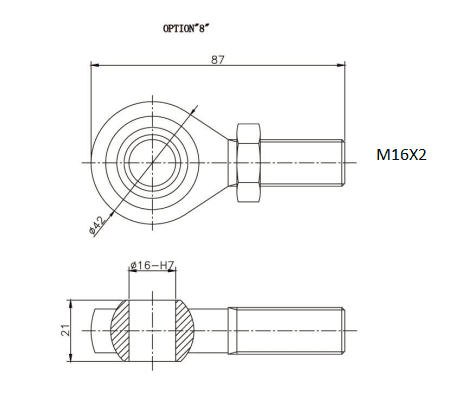

Desenho da Ponteira do atuador KTC-LA-G2
Desenho técnico das pontas de fixação F01 e F08 do atuador linear KTC LA G2 com dimensões mecânicas

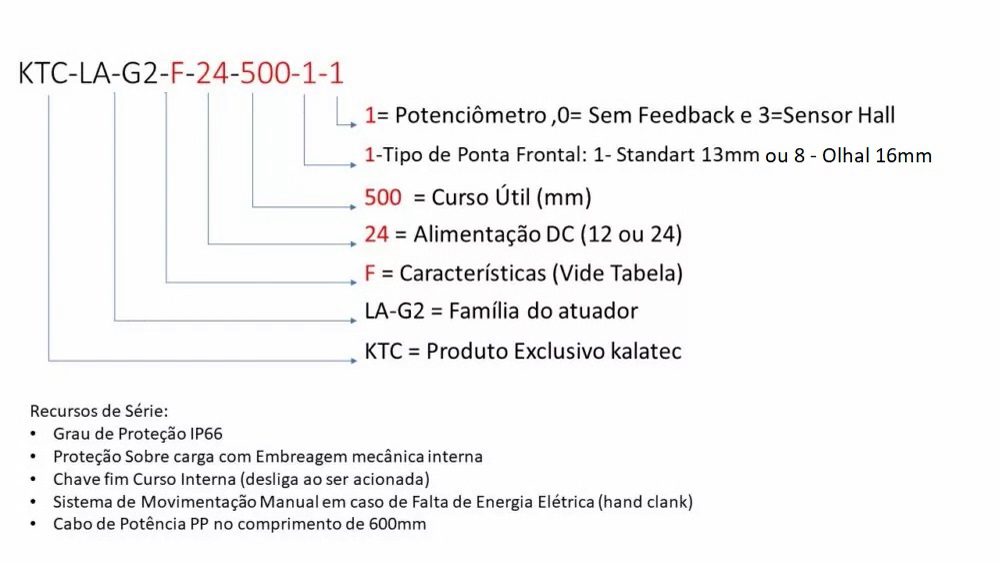

Como Solicitar o Atuador:
KTC-LA-G2-F-24-500-8-1
Onde KTC-LA-G2 representa a família do atuador
F – Representa o conjunto do passo do fuso e redução que define carga e velocidade ( vide tabela )
24 – Representa Tensão de Alimentação: 24 = 24VDC , Opção de 12V, 36v e 48V
500 – Representa o cuerso útil em mm
8 – Tipo da Ponteira Frontal: padrão F01
1- Representa o Tipo de Controle: 1 = Potenciômetro (disponível até curso de 300mm) e maior utilzar 8 paar Sensor hall ou 0 caso seja malha aberta.
Ligação do Fim de Curso (Interna não ajustável e não fornece sinal externo)

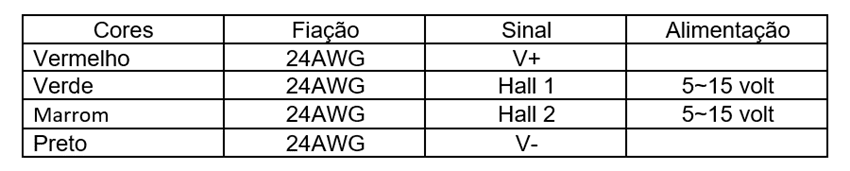

Ligação de Sensor Hall (4 fios)
| Cor do fio | Bitola | Função do sinal | Observação |
|---|---|---|---|
| Vermelho | 24 AWG | V+ | Alimentação do sensor (5–15 V) |
| Verde | 24 AWG | Hall 1 | Saída de sinal – fase A |
| Marrom | 24 AWG | Hall 2 | Saída de sinal – fase B |
| Preto | 24 AWG | V− | GND / retorno da alimentação |
Características do Sensor Hall
| Parâmetro | Valor |
|---|---|
| Tipo de sinal | Saídas digitais em quadratura (Fase A e B) |
| Tensão de alimentação | 12 VDC |
| Faixa de alimentação | 5 a 15 VDC |
| Frequência típica de saída | 15 Hz |
| Resolução | 0,552 mm por pulso |
| Aplicação | Monitoramento e controle de posição do atuador |
Nota: O sensor Hall gera dois sinais defasados (A e B), permitindo identificar direção e contagem de pulsos para controle de posição do atuador.
Observação: Para integração com sistemas de 24 VDC, recomenda-se o uso do conversor de sinal Kalatec 5–12 VDC para 24 VDC, modelo DST-1R4P-N (códigos Kalatec 6815 ou 6816)

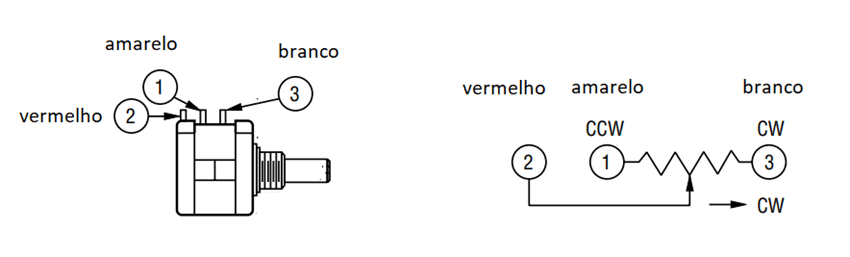

Potenciômetro interno 3 fios (10k)
Conclusão
O atuador linear industrial LA-G2 é uma solução robusta para aplicações que exigem alta capacidade de carga, confiabilidade e operação em ambientes industriais severos. Com construção em alumínio de alta resistência, proteção IP66 e diferentes configurações de velocidade e força, esse atuador é ideal para integração em máquinas, equipamentos industriais e sistemas automatizados.
Além do modelo LA-G2, a Kalatec Automação oferece uma linha completa de atuadores lineares para diferentes aplicações industriais, incluindo modelos compactos, atuadores para equipamentos médicos e soluções para automação de máquinas.
👉 Conheça todos os modelos na página principal de Atuadores Lineares da Kalatec e encontre a solução ideal para sua aplicação.
Se precisar de ajuda para escolher o modelo correto, entre em contato com nossos especialistas e conte com suporte técnico no dimensionamento e especificação do atuador linear mais adequado ao seu projeto.
