    CLP PEQUENO PORTE XL3-16T

    Início » CLP PEQUENO PORTE XL3-16T

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

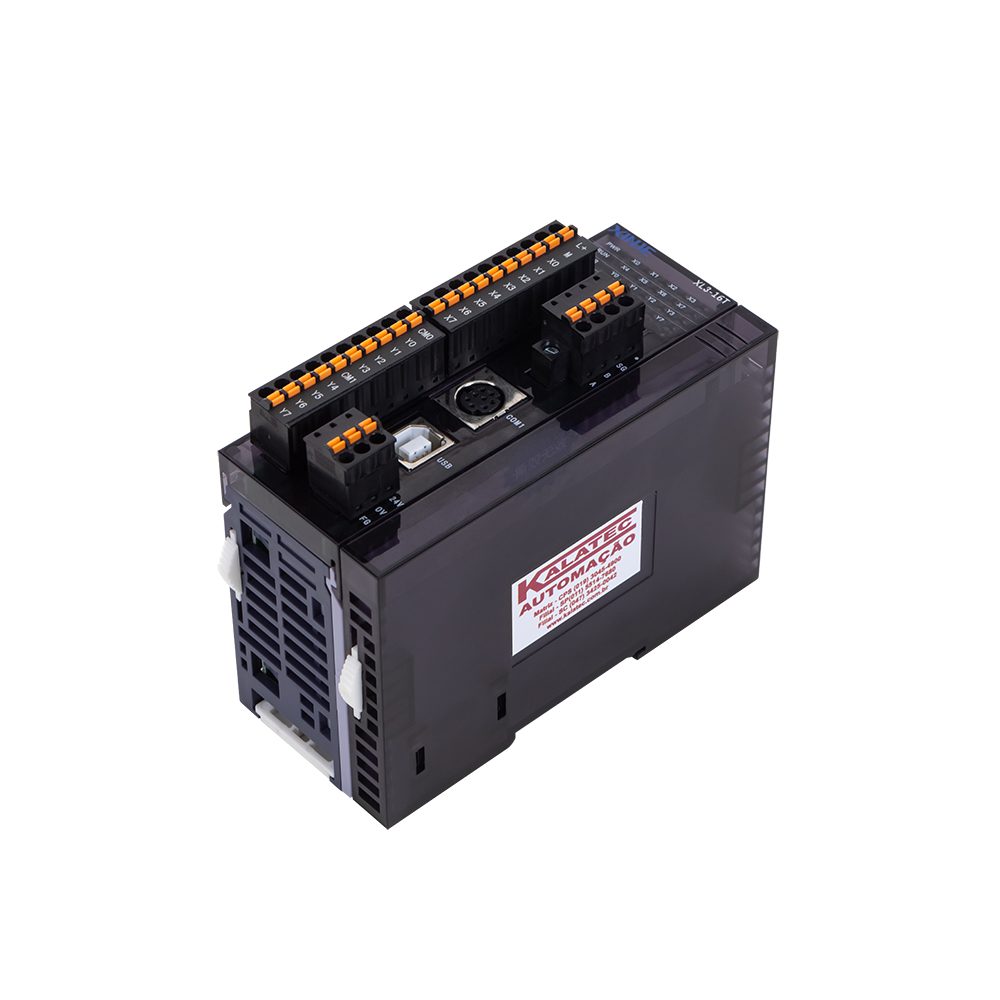

    CLP Pequeno Porte  XL3

    Modelo XL3-16T

    Esse pequeno CLP de 32 Bits  possui além das funções gerais de processamento de dados, também as funções de contagem de alta velocidade, saída de pulso de alta velocidade, relógio padrão, comunicação (modbus RTU/ASCII), modulação de largura de pulso PWM, medição de frequência, temporização precisa, interrupção, etc.

    O XL3 da Xinje  oferece memória de dados e capacidade de Programação acima  da média dos  CLPs de pequeno porte do mercado. O tempo de execução de uma Função básica LD é de apenas 0,03 µs.

    Além da  velocidade de processamento  rápida, a família  XL3  suporta até 10 módulos de expansão a direita e 1 módulo de expansão a esquerda ,que atendem as várias necessidades de um controle em automação industrial.


    Informações AdicionaisDownloads

    Vantagens, Benefícios e Características do CLP XL3 da Xinje

    Vantagens

    1. Flexibilidade de Aplicação:
      • O CLP XL3 é altamente flexível, permitindo uma ampla gama de aplicações industriais. Suas entradas e saídas rápidas são ideais para controle de servomotores e motores de passo, tornando-o adequado para diversas necessidades de automação.
    2. Interface Amigável:
      • Possui uma interface intuitiva que facilita a programação, reduzindo o tempo de configuração e aumentando a eficiência dos processos produtivos.
    3. Robustez e Confiabilidade:
      • Projetado para resistir a ambientes industriais severos, o CLP XL3 mantém um desempenho confiável mesmo em condições adversas.
    4. Excelente Custo-Benefício:
      • Oferece tecnologia de ponta a preços competitivos, proporcionando uma solução econômica sem comprometer a qualidade.
    5. Suporte Técnico Local:
      • A Kalatec oferece suporte técnico local e software gratuito, garantindo que os usuários tenham acesso a assistência e ferramentas necessárias para maximizar o uso do CLP.

    Benefícios

    1. Alta Performance:
      • Equipado com uma CPU de 32 bits e capacidade de programação de 10K steps, o CLP XL3 oferece alta performance para controlar e monitorar processos industriais complexos.
    2. Memória Ampla:
      • Com uma capacidade de memória de 16K Words, o CLP pode armazenar grandes quantidades de dados e programas, aumentando a eficiência e a capacidade de processamento.
    3. Entradas e Saídas Rápidas:
      • Possui 2 entradas rápidas de 80KHz e 2 saídas rápidas de 100KHz, ideais para aplicações que exigem alta velocidade e precisão, como leitura de encoders e controle de motores de passo ou servos motores.
    4. Capacidade de Expansão:
      • Suporta até 10 módulos de expansão à direita e 1 módulo à esquerda, permitindo a adição de mais I/Os conforme necessário, com um máximo de 352 I/Os.
    5. Conectividade e Comunicação:
      • Inclui portas RS232 e RS485 com protocolo Modbus ASCII/RTU, facilitando a integração com outros dispositivos e sistemas de automação.

    Características Técnicas

    1. Entradas e Saídas:
      • 08 entradas digitais NPN/PNP
      • 08 saídas digitais a transistores
    2. Contadores e Temporizadores:
      • 576 temporizadores e 576 contadores, incluindo 16 contadores rápidos.
    3. Alta Velocidade de Execução:
      • Tempo de execução de instrução básica entre 0.02 e 0.05µs, com capacidade de executar 6000 steps de instrução em um tempo máximo de 0.1 a 0.2ms.
    4. Porta USB para Programação:
      • Facilita a programação e atualização do CLP.
    5. Relógio RTC em Tempo Real:
      • Permite a execução de tarefas baseadas em tempo com precisão.
    6. Alimentação:
      • 24VDC, garantindo compatibilidade com a maioria dos sistemas industriais.
    7. Expansões:
      • Suporta até 10 módulos de expansão à direita e 1 módulo à esquerda, permitindo uma configuração personalizada conforme as necessidades do projeto.
    8. Protocolo de Comunicação:
      • Modbus ASCII/RTU, facilitando a integração com outros sistemas e dispositivos.
    9. Interrupções Externas:
      • Suporta até 6 interrupções externas, aumentando a capacidade de resposta a eventos críticos.
    10. Bornes a Mola:
      • Facilita a conexão e desconexão de fios, aumentando a praticidade e segurança na instalação.

    Conectividade:

    Conectividade do CLP XL3

    Interface Homem Máquina

    O CLP XL3 possui uma porta dedicada para comunicação RS232 Mini-DIN, compatível com Interfaces Homem Máquina (IHM) que utilizam porta serial DB9. Recomendamos o uso do cabo de comunicação XVP-CAB, sugerindo os modelos de IHM TG465-UT ou TG765-UT.

    Cabo de Programação

    O cabo de Comunicação do CLP XL3 é o TG-USB, um simples cabo USB igual o de impressoras, o que gera muita economia e facilidade na programação.

    Tabela Cartão de Expansão do CLP XL3

    Modelo Série Tipo de Cartão Descrição  da Expansão Direita
     XL-P50-E  (7131) Fonte DC Fonte modular AC para DC  24VDC/0,5A
     XL-E8X8YR (7130) I/Os Digitais 8 Entradas Digitais e 8 Saídas Rele
    XL-E8X8YT (5656) I/Os Digitais 8 Entradas Digitais e 8 Saídas Transistor
    XL-E16YR I/Os Digitais 16 saídas a Rele
    XL-E16YT  (7612) I/Os Digitais 16 saídas a Transistor
    XL-E4AD2DA (5657) Analógicas 04 Entradas  (mA ou Volts) e 02 Saídas  (mA ou Volts)
    XL- E4TC-P (5659) Analógica 04 Entradas  Sensor Termopar
    XL-E4PT3-P (5658) Analógica 04 Entradas Sensor Tipo PT100

    Conclusão

    O CLP XL3 da Xinje é uma solução robusta, flexível e de alta performance para automação industrial. Com suas características avançadas, como entradas e saídas rápidas, capacidade de expansão e conectividade abrangente, ele se destaca como uma escolha confiável e eficiente para projetos simples e complexos.

    Além disso, sua excelente relação custo-benefício e suporte técnico local tornam o CLP XL3 uma opção atraente para empresas que buscam otimizar seus processos produtivos.

    • Catalogo-Clp-Xinje
    • Catalogo-XL3
    • Manual-Hardware XD-XL
    • Manual-Instrução  XD-XL
    • Manual-Resumido-XL
    • Manual-das-Expansões-XL
    • Função PID
    • 3D-Desenhos-XL
    • 3D-Expansão-direita-XL
    • 3D-Expansão-esquerda-XL
    • Vídeos-Aulas-EAD
