CNC fabricado no Fablab
FAB LAB foi ao ar domingo 27/03/16 no Programa do Fantástico, apresentando uma solução para um problema de uma ONG situada no Jardim São Luis – SP (ORPAS), que precisava de mobiliário para funcionar.
A solução encontrada pelo FAB LAB foi além de resolver um problema local, mas também de oferecer uma saída que ainda pode gerar renda financeira para a comunidade.
A proposta de uma máquina CNC de 3 eixos para cortes de madeira resolveu o problema para a fabricação de cadeiras para as crianças atendidas pela ONG e ainda permite uma expansão de possibilidades de mobiliários que servirão para didática, cursos e outras oportunidades.

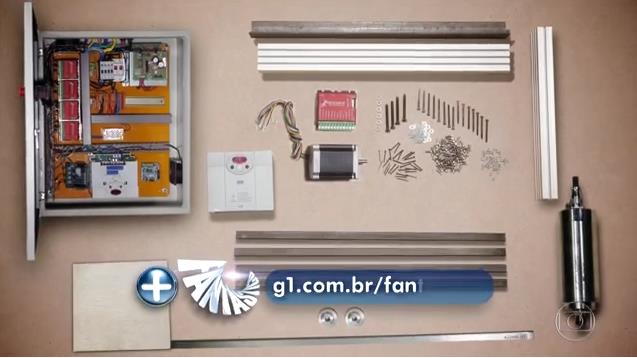

As maquinas CNC, conhecidas também como maquinas “router” estão bem pulverizadas no Brasil, são viabilizadas de várias maneiras e em geral, utilizam motores de passos, inversor de frequência, drives de motores de passo, motor de alta frequência, cremalheiras, reduções de polias sincronizadoras, guias, perfis de alumínio, estrutura de metalon.
Os custos para fabricar uma máquina CNC para usinagem de madeira estão cada vez mais baixos, e essas maquinas router podem ser concebidas com mecânicas diversas, veja o caso do projeto da Máquina CNC para a ONG ORBAS.
Para o bom funcionamento dos motores de passo que são os itens que garantirão a precisão e Repetibilidade do sistema é necessário adequar a relação de inercia entre a massa movida e motora, por esse motivo no projeto FAB LAB encontramos uma redução de Polias entre o motor de passo e a cremalheira.
Quando se trabalha com correia dentada, um esticador é necessário para garantir que não haja escorregamento entre a correia dentada e a polia de alumínio, repare então na foto acima como foi a proposta desse esticador no projeto FAB LAB.
Para as maquinas industriais voltada a alta produção ao invés do uso de polias e correias dentadas o utilizado são redutores planetários, cuja vantagens são a eficiência acima de 90%, a capacidade de torque e confiabilidade.
O motor de passo utilizado é um motor de passo marca KALATEC modelo HT23-401 , que permite a ligação das bobinas dos motores em paralelo, isso significa, melhor performance do motor, resultando em velocidades mais altas do que as ligações convencionais.
O sistema de trilhos utilizado no projeto foram guias com rolamentos tipo V, que para a aplicação e proposito foi a escolha mais acertada. Em maquinas para uso industriais, onde a atenção a precisão, carga e velocidade são maiores o recomendado será guias lineares, o qual para mesas com tamanho em média de 1300x2500mm, as guias tamanho 15mm já atendem com toda a garantia.
Para a ferramenta de corte, em caso de MDFs são necessárias alta rotações, em geral em torno de 18.000 RPM, o produto que atende essa velocidade são motores de alta frequência que devem ser fornecidos com rolamentos cerâmicos para melhor dissipação de calor e dilatação.
Para as maquinas CNC Router, a ferramenta de corte deve ter a velocidade controlada, para esse fim, usa-se inversores de frequência com capacidade de 600Hz.
Para uma máquina de alta performance, a escolha de drives de motores de passo de qualidade é fundamental. Veja o projeto FAB LAB fornecido a ORPAS , os drives utilizados foram o modelo G201X, da marca Gecko Drive , que permite uma resolução de 2000PPR, 7amperes e capacidade de Tensão DC até 80VDC. Uma escolha perfeita para o objetivo e aplicação.
A estrutura da máquina CNC para corte de madeira deve ser robusta, observem as fotos abaixo de Joe’s CNC para um conceito simples: As partes que exigem montagem para ser parafusadas são de perfil de alumínio estrudados, facilitando a montagem. Já a parte estrutural são de tubos de metalon soldado que garantem a rigidez.
Ficou interessado em fabricar a sua própria Máquina CNC para corte de madeira? Converse com nossa equipe de técnicos e engenheiros que auxiliarão na melhor escolha das guias lineares, motores de passo, motores de alta frequência, drives de motores de passo, fusos de esferas, acoplamentos, fonte de alimentação, softwares e interfaces.
