A guia linear 20mm com patim com aba é indicada para aplicações de automação industrial que exigem precisão dimensional, facilidade de alinhamento e repetibilidade no movimento linear. A aba no patim atua como referência mecânica durante a montagem, contribuindo para um posicionamento consistente do conjunto e maior estabilidade ao longo da operação.
Com a qualidade reconhecida da Kalatec, essa solução é fornecida com rigor dimensional, materiais de alto desempenho e suporte técnico especializado, assegurando confiabilidade, longa vida útil e segurança nas aplicações industriais mais exigentes.
Dados Técnicos – Guia Linear 20 mm
| Item | Especificação |
|---|---|
| Comprimento Máx. | Até 4000 mm (sem emendas) |
| Classe de Precisão | Classe N – 35 µm / 4000 mm |
| Tolerância Cota H | 0,03 mm |
| Carga Dinâmica | 1.775 kgf |
| Carga Estática | 2.776 kgf |
| Peso do Bloco | 0,30 kg |
| Peso do Trilho | 2,21 kg/m |
| Parafuso do Bloco | Allen M5 × 1,0P × 6L |
| Parafuso do Trilho | Allen M5 × 0,8P × 16L |
| Rosca Graxeira | M6 × 1P |
Modelos Disponíveis:
Padrão:
- KRH20-FL-N-Z0 (4567): Patins com aba e Pré-Carga Leve 0-02C
- KR-20 (4561) – Trilho Linear perfil 20mm aço carbono com liga aço cromo.
Aço cromo:
- KRH-20C-FL (8758): Patins 20mm com aba aço cromo com esferas em aço inox.
- KR-20C (8751) – Especial: Trilho Linear perfil 20mm cromada.
Para saber como especificar corretamente uma guia linear, confira o conteúdo técnico desenvolvido por nossos especialistas no blog da Kalatec.

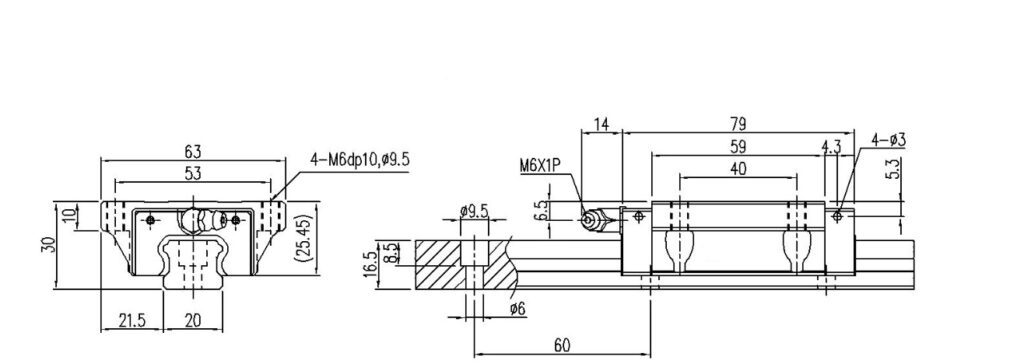

Medidas KRH20FL
Intercambialidade
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRHxxVL | HGHxxCA | HSRxxR | MSAxxS | TRHxxVL | BRHxxB | BGXHxxBN | HRCxxMN |
| KRHxxFL | HGWxxCA | HSRxxA | MSAxxE | TRHxxFL | BRHxxA | BGXHxxFN | HRCxxFN |
- A intercambiabilidade entre guias lineares é baseada em dimensões de projeto, como altura do conjunto montado e distâncias entre furos;
- Isso permite adaptações em projetos, mas não garante que patins de uma marca sejam compatíveis com trilhos de outra marca;
- A recomendação técnica é sempre utilizar patins e trilhos da mesma marca;
- Devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin;
- Nessa condição, a pré-carga do conjunto não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
