A guia linear 55 mm com aba KRH55FL é indicada para aplicações de automação industrial que exigem altíssima capacidade de carga, máxima rigidez estrutural e elevada estabilidade no movimento linear, sendo especialmente recomendada para máquinas de grande porte, estruturas pesadas e sistemas submetidos a esforços mecânicos extremos.
A aba do patim atua como referência mecânica, facilitando o alinhamento durante a montagem e contribuindo para maior precisão e segurança do conjunto.
Desenvolvida conforme os rigorosos padrões de qualidade Kalatec, a guia linear 55 mm com aba oferece movimento suave, excelente repetibilidade e longa vida útil, mesmo em regimes severos de operação contínua, atendendo aplicações industriais críticas que demandam confiabilidade e robustez.
Tabela Técnica – Guia Linear e Patins 55 mm com aba (KRH55FL)
| Item | Especificação |
|---|---|
| Comprimento Máximo | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme medidas do projeto |
| Classe de Precisão | Classe N |
| Erro de Paralelismo | 35 µm a cada 4000 mm |
| Diferença Máxima da Cota H (altura) | 0,03 mm |
| Capacidade de Carga Dinâmica | 11.454 kgf |
| Capacidade de Carga Estática | 14.851 kgf |
| Peso do Bloco KRH55FL | 3,60 Kg |
| Momento Mx | 366,1 Kgf.m |
| Momento My | 245,9 Kgf.m |
| Momento Mz | 254,9 Kgf.m |
| Parafuso do Bloco | M14 x 1P X 17L |
| Parafuso do Trilho | M14 x 1,25p X45L |
| Rosca para Graxeira | M10 x 0,9P macho ângulo de 135 graus |
| Peso do Trilho KR55 | 15,08 Kg/m |
Modelos Disponíveis:
Padrão:

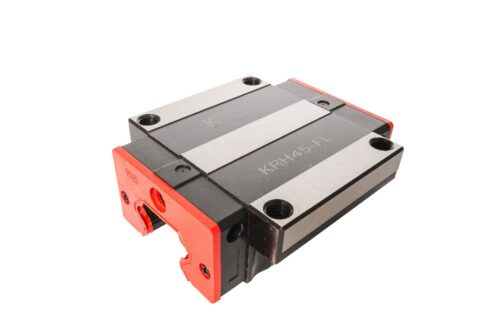

- KRH55-FL (8920) – Patins 55mm com aba aço carbono com liga aço cromo
- KR-55 (8919) – Trilho Linear perfil 55mm aço carbono com liga aço cromo
Intercambiabilidade da guia linear 55 mm com aba
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRH55FL | HGW55CA | HSR55A | MSA55E | TRH55FL | BRH55A | BGXH55FN | HRC55FN |
A intercambiabilidade das guias lineares 55 mm está relacionada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação. Essa padronização permite substituições em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema. Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
