    Indexador Rotativo WTN060

    Início » Indexador Rotativo WTN060

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

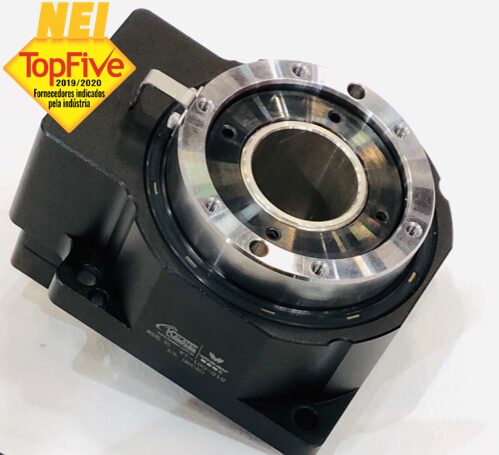

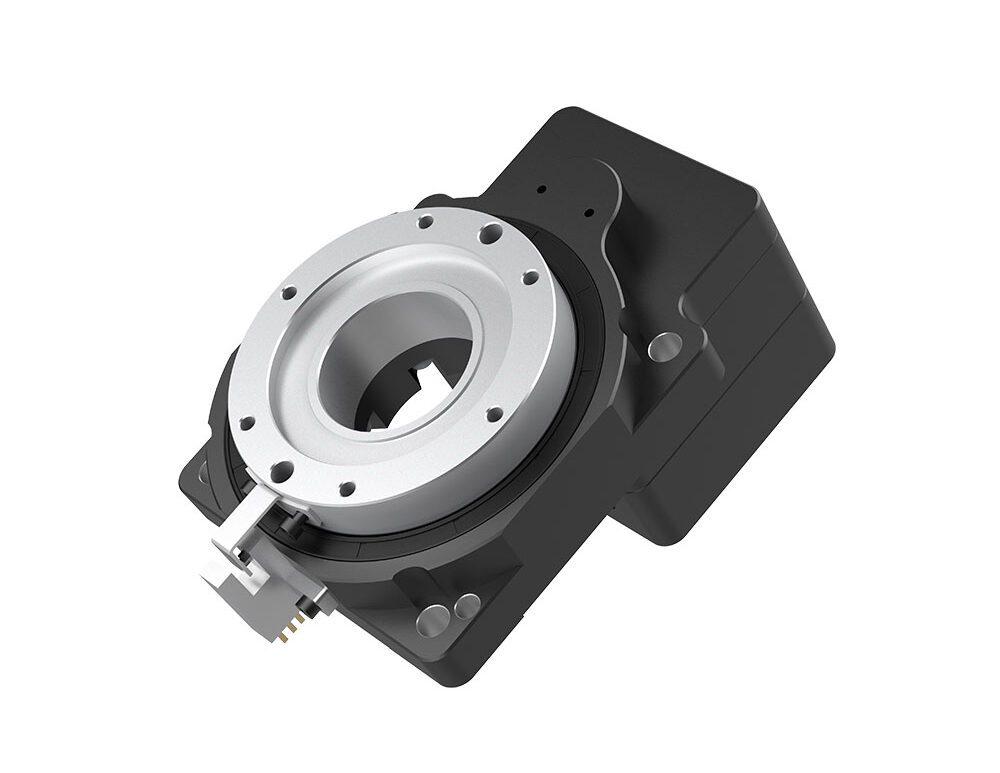

    Plataforma Indexadora Rotativo WTN060

    Plataforma Rotativa WTN060, uma solução inovadora e de alta precisão para suas necessidades industriais. Este indexador rotativo é um redutor flangeado de precisão, projetado para funcionar como mesa indexadora ou como o quarto eixo de um sistema de coordenadas, oferecendo versatilidade e desempenho superior.

    A WTN060 é fabricada com o mais alto controle de qualidade, proporcionando movimentos rápidos, suaves e uniformes. Disponível nas reduções de 5:1 ou 10:1.

    Explore as vantagens de incorporar a Plataforma Rotativa WTN060 da Kalatec em seus processos industriais e descubra como podemos ajudar a elevar o nível de sua produção.


    Informações AdicionaisDownloads

    Vantagens da Mesa Rotativa WTN060

    Uma das principais vantagens da Plataforma Rotativa WTN060 é sua facilidade de instalação. Ela permite fixação em quaisquer direções e é compatível com motores de passo Nema 17 e servos motores de 50W, com eixo de até 8mm. Isso proporciona flexibilidade e facilidade de integração em diversos sistemas, tornando-a uma escolha ideal para uma ampla gama de aplicações industriais.

    Recursos e Detalhes:

    • Código: WTN060-005-Nema17
    • Flanges: Disponíveis para Motor de Passo Nema 17
    • Reduções disponíveis: 5, 10 ou 18:1
    • Torque de saída:  5,2 , 4,6 ou 1,2Nm
    • Inércia: 2330×10-7 Kg.m2
    • Máxima Rotação na saída: 200RPM
    • Repetibilidade: 15 arc sec.
    • Folga: <1 arc minuto
    • Máxima Carga axial:100N
    • Máximo Momento de Inércia: 10N.m
    • Concentricidade: < 0.015
    • Ruído: 65dB
    • Grau de Proteção: IP40
    • Peso: 0.6Kg

    Opcionais:

    Integrar o WTN060 com o Redutor Planetário Helicoidal modelo WVRB042 permitindo o uso de servos motores de 50W ou 100W.

    • Folga Máxima na Integração: <3 arc minuto
    • Reduções Disponíveis: 20,40,50,70 e 100
    • Diâmetro Eixo Entrada do Motor: ≤ 8mm
    • Máximo Torque na saída: 5,2Nm

    Aplicações:

    Solução para braços robóticos, quarto eixo e quinto eixo. Solução para aplicações que requer  precisão e repetibilidade.

    • Desenho 3D
    • Apresentação-Mesas-Rotativas
