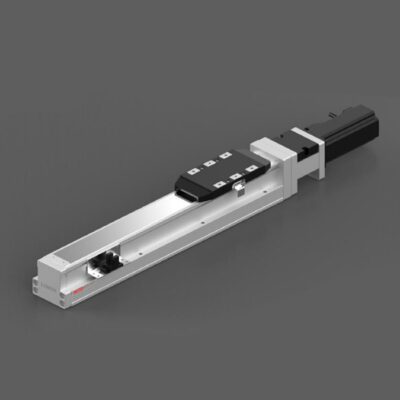

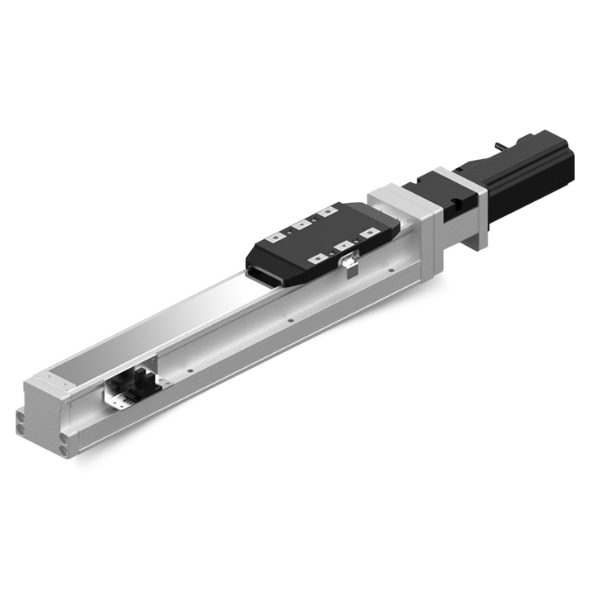

A mesa de coordenadas GSC080 é um eixo linear de precisão projetado para aplicações de automação industrial que exigem posicionamento preciso, alta repetibilidade e confiabilidade operacional. Utilizando fuso de esferas, guias lineares de alta precisão e uma estrutura rígida em alumínio, a GSC080 garante baixo atrito, excelente estabilidade mecânica e desempenho consistente em movimentos lineares, sendo também adequada para aplicações em ambientes de sala limpa, onde controle de partículas e operação suave são requisitos importantes.
Indicada para máquinas especiais, sistemas de posicionamento, automação de processos, células de montagem, inspeção industrial e aplicações pick and place, a mesa de coordenadas GSC080 oferece flexibilidade de integração com servomotores e sistemas de controle industriais, atendendo diferentes requisitos de curso, velocidade e carga.
Para aplicações com cargas excêntricas ou maiores esforços mecânicos, a GSC080 pode ser configurada com carro duplo (Dual Carriage), proporcionando maior rigidez estrutural e melhor distribuição dos esforços mecânicos.
Principais características do GSC80
| Parâmetro | Especificação |
|---|---|
| Modelo | GSC 80S |
| Repetibilidade | ±0,005 mm |
| Passo do fuso de esferas | 5 mm |
| Velocidade máxima | 250 mm/s |
| Máx. Capacidade de carga – horizontal | 50 kg (com opcional carro duplo) |
| Máx. Capacidade de carga – vertical | 15 kg (com opcional carro duplo) |
| Força nominal (empuxo) | 1388 N |
| Curso padrão | 25 a 1050 mm (incrementos de 25 mm) |
| Potência do servomotor AC | 400 W |
| Diâmetro do fuso de esferas | Ø16 mm – Classe de precisão C7 |
| Acoplamento | Furação (10 × 14) mm |
| Sensor de referência e Fim de Cursos | PM-Y45 (NPN) ( 3 unidades) |
Mesa de Coordenadas com Carro Duplo (Dual Carriage)
Indicada para aplicações com cargas desequilibradas ou excêntricas, a configuração com carro duplo (Dual Carriage) proporciona uma distribuição mais uniforme dos momentos torcionais e fletores, reduzindo deformações estruturais e assegurando maior rigidez, estabilidade e desempenho dinâmico do conjunto, mesmo sob cargas mais elevadas.
GSC80S com carro duplo
Tabela de Carga Máxima e excentricidade de carga
Vantagens do Sistema Linear Compacto
A principal vantagem do Atuador Linear com Guias Lineares GSC80 é a combinação de robustez, precisão e alta capacidade de carga em um único produto.
Essa combinação permite que o GSC80 seja utilizado em aplicações exigentes que demandam movimentos precisos e repetitivos sob condições de carga elevada, garantindo um desempenho superior e confiável.
Por que a GSC80 é Robusta e Versátil
A arquitetura mecânica da GSC80 combina fuso de esferas, guias lineares de precisão e estrutura rígida em alumínio, resultando em um sistema confiável, estável e adequado para aplicações industriais contínuas e de alta exigência.
Projeto interno robusto, desenvolvido para aplicações industriais de alta exigência.
Principais aplicações:
- Equipamentos Médicos: empregado em equipamentos de diagnóstico por imagem e mesas cirúrgicas.
- Indústria Eletrônica: utilizado em máquinas de montagem de componentes eletrônicos e inspeção de qualidade.
- Pesquisa e Desenvolvimento: Ideal para equipamentos de laboratório e sistemas de testes.
- Automação Industrial: ideal para linhas de produção, máquinas CNC e sistemas de pick and place.
- Robótica: utilizado em robôs industriais para movimentação de braços e posicionamento de ferramentas.
Medidas da Mesa Linear GSC80
Conheça as opções de sistemas lineares
A mesa de coordenada GSC80 reúne compacidade, precisão e excelente estabilidade mecânica, sendo ideal para aplicações industriais que exigem movimentação linear confiável em um único eixo. Seu conjunto com guia lateral e fuso de esferas garante repetibilidade, baixo atrito e desempenho consistente, facilitando a integração em máquinas especiais, bancadas de teste e sistemas de posicionamento.
Se o seu projeto demanda outras configurações de movimentação linear, como mesas com fuso de esferas em diferentes faixas de carga ou soluções de alta velocidade com correia dentada, convidamos você a conhecer a linha completa de mesas lineares Kalatec.
