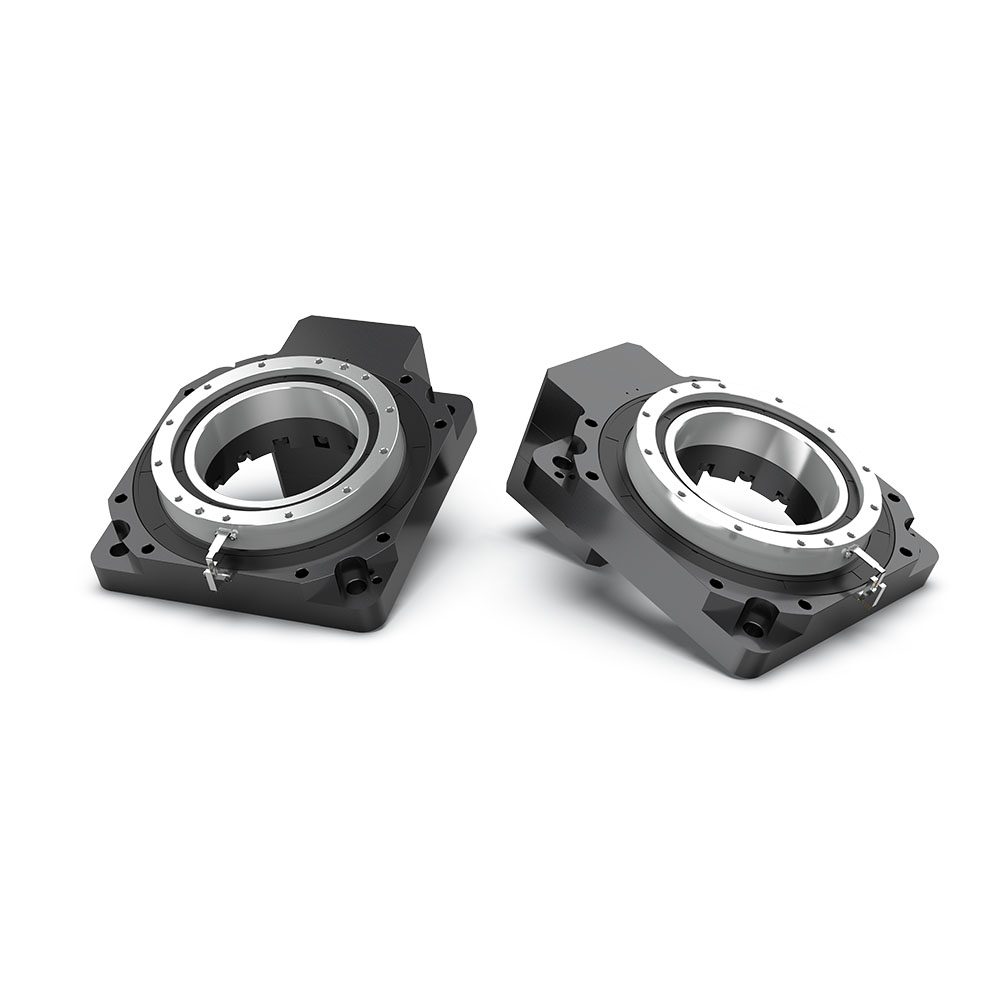

O que é uma mesa rotativa de precisão?
A mesa rotativa de precisão, também chamada de mesa indexadora, é um atuador rotativo industrial projetado para posicionamento angular preciso e repetitivo, amplamente utilizado em aplicações de montagem, inspeção e usinagem. Com servo motor integrado, alta rigidez estrutural e eficiência superior a 95%, oferece precisão e repetibilidade inferiores a 15 arc segundos.
Funciona como uma mesa indexadora
O servo motor integrado, totalmente configurável, permite controle preciso de posição, velocidade e aceleração, oferecendo flexibilidade total para adaptação a diferentes aplicações industriais. Sua construção robusta e o uso de componentes de alta qualidade asseguram desempenho confiável mesmo em ciclos contínuos e condições severas de operação, tornando a mesa rotativa de precisão uma solução técnica adequada para processos industriais de alta exigência.
Vantagens da Mesa Rotativa de Precisão
1. Alta Precisão e Repetibilidade
- Precisão de Posicionamento: a Mesa Rotativa WTN atinge uma precisão de posicionamento e repetibilidade inferior a 15 arc segundos, garantindo movimentos extremamente precisos.
- Repetibilidade Confiável: a alta repetibilidade assegura que cada movimento seja consistente, essencial para processos que exigem precisão rigorosa.
2. Eficiência e Desempenho Superior
- Alta Eficiência de Trabalho: com uma eficiência superior a 95%, a plataforma maximiza a produtividade e minimiza o consumo de energia.
- Desempenho Confiável: a construção robusta e o uso de componentes de alta qualidade garantem um desempenho confiável mesmo em ambientes industriais exigentes.
3. Flexibilidade e Versatilidade
- Configuração Fácil do Servo Motor: o servo motor integrado é facilmente configurável, permitindo total liberdade de posicionamento e controle de velocidade.
- Aplicações Diversificadas: ideal para uma ampla gama de aplicações, incluindo montagem, inspeção, usinagem e outras operações que requerem movimentos rotacionais precisos.
4. Substituição de Equipamentos Tradicionais
- Alternativa ao Direct Driver Motor e Divisores de Cames: A plataforma pode substituir motores Direct Driver e divisores de cames, oferecendo uma solução mais eficiente e precisa.
5. Alta Rigidez e Durabilidade
- Construção Robusta: a alta rigidez da plataforma assegura estabilidade e minimiza vibrações, essencial para operações de alta precisão.
- Durabilidade Excepcional: projetada para suportar condições de trabalho rigorosas, garantindo longa vida útil e baixo custo de manutenção.
Benefícios da Plataforma Rotativa de Precisão
1. Melhoria na Qualidade do Produto
- Precisão Consistente: a alta precisão (folga máxima de 1 arc minuto) e repetibilidade (menor que 15 arc segundo) garantem que cada peça produzida atenda aos padrões de qualidade exigidos, reduzindo a taxa de rejeição.
2. Aumento da Produtividade
- Eficiência Energética: a eficiência superior a 95% contribui para a redução dos custos operacionais, permitindo maior produção com menor consumo de energia.
- Desempenho Confiável: A robustez e durabilidade da plataforma minimizam o tempo de inatividade devido a manutenções ou falhas, aumentando a produtividade geral.
3. Versatilidade Operacional
- Adaptação a Diversas Aplicações: a flexibilidade de configuração e integração permite que a plataforma seja utilizada em uma ampla gama de processos industriais, aumentando a versatilidade operacional.
- Liberdade de Posicionamento: a facilidade de configuração do servo motor proporciona liberdade total de posicionamento e controle de velocidade, permitindo ajustes rápidos conforme as necessidades da produção.
Tabela dos modelos disponíveis:
| Modelo | Torque (Nm) | Indicação de Motores | Máxima Velocidade de Saída (RPM) | Máxima Folga (arc.min) | Repetibilidade (arc.sec) | Capacidade Carga Axial(N) |
| WTN060 | 4.2 | Motores eixo ≤ 8mm | 300 | < 1 | < 15 | 300 |
| WTN085 | 8 | Motores eixo ≤ 14mm | 300 | < 1 | < 15 | 500 |
| WTN130 | 32 | Motores eixo ≤ 14mm | 300 | < 1 | < 15 | 2.000 |
| WTN200 | 80 | Motores eixo ≤ 19mm | 200 | < 1 | < 15 | 4.000 |
| WTN280 | 180 | Motores eixo ≤ 24mm | 200 | < 1 | < 15 | 7.000 |
| WTN350 | 320 | Motores eixo ≤ 35mm | 150 | < 1 | < 15 | 9.000 |
| WTN450 | 400 | Motores eixo ≤ 38mm | 150 | < 1 | < 15 | 11.000 |
Aplicação:
Funciona como mesa indexadora para linha de produção ou Quarto e Quinto eixos para sistemas de coordenadas.
Perguntas frequentes sobre mesa rotativa de precisão (FAQ)
O que é uma mesa rotativa de precisão?
A mesa rotativa de precisão é um atuador rotativo industrial projetado para realizar posicionamento angular preciso e repetitivo, utilizado em aplicações de montagem, inspeção, usinagem e automação industrial. Normalmente possui servo motor integrado, alta rigidez estrutural e elevada eficiência mecânica.
Mesa rotativa de precisão e mesa indexadora são a mesma coisa?
Sim. Mesa rotativa de precisão e mesa indexadora são termos utilizados para o mesmo tipo de equipamento. Ambos se referem a sistemas de posicionamento rotativo capazes de executar movimentos indexados ou controlados com alta precisão e repetibilidade.
Qual a diferença entre mesa rotativa de precisão e divisor de cames?
A mesa rotativa de precisão oferece maior flexibilidade, pois permite alteração de posições, velocidades e perfis de movimento via software, enquanto o divisor de cames possui movimento mecânico fixo. Além disso, a mesa rotativa apresenta maior precisão, menor desgaste mecânico e melhor integração com sistemas de automação.
Mesa rotativa de precisão pode substituir motor direct drive?
Sim. Em muitas aplicações, a mesa rotativa de precisão pode substituir motores direct drive, oferecendo maior rigidez, proteção mecânica e custo-benefício, além de facilitar a integração com servo drives convencionais, mantendo alta precisão de posicionamento.
Qual a precisão e repetibilidade de uma mesa rotativa de precisão?
Mesas rotativas de precisão industriais podem atingir precisão e repetibilidade inferiores a 15 arc segundos, dependendo do modelo, da carga aplicada e do correto dimensionamento do sistema.
A mesa rotativa de precisão trabalha apenas em movimento indexado?
Não. A mesa rotativa de precisão pode operar tanto em movimento indexado quanto em movimento contínuo, dependendo da configuração do servo motor, do controlador e da aplicação.
Quais aplicações utilizam mesa rotativa de precisão?
As principais aplicações incluem:
- linhas de montagem automatizadas
- inspeção dimensional e visual
- usinagem e centros de trabalho
- sistemas de embalagem
- equipamentos de teste e medição
Como escolher a mesa rotativa de precisão ideal?
A escolha deve considerar:
- carga axial e radial aplicada
- torque requerido
- precisão e repetibilidade desejadas
- velocidade de operação
- ciclo de trabalho
- integração com servo drive, CLP ou CNC
A mesa rotativa de precisão exige manutenção frequente?
Não. Quando corretamente dimensionada e utilizada dentro das especificações, a mesa rotativa de precisão exige baixa manutenção, geralmente restrita à verificação periódica de lubrificação e fixações mecânicas.
A Kalatec oferece suporte técnico para dimensionamento?
Sim. A Kalatec Automação oferece suporte técnico especializado, auxiliando engenheiros e técnicos na seleção, dimensionamento e integração da mesa rotativa de precisão conforme a aplicação real.
