    XL – Cartões de Expansão de I/Os

    Início » XL – Cartões de Expansão de I/Os

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

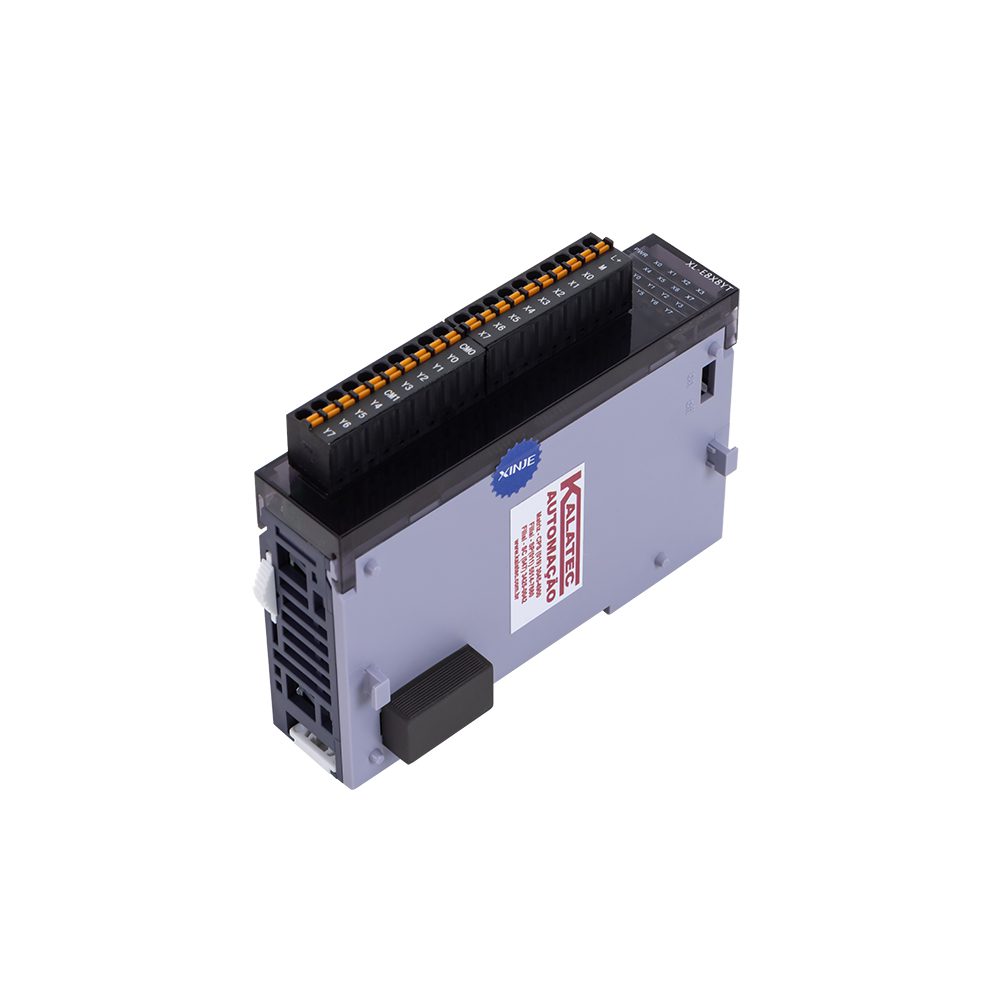

    Módulos de Expansão Digitais da linha XL

    Módulos de expansão são sempre a melhor opção para aumentar a capacidade de Entradas e Saídas digitais para o seu projeto de automação. As expansões da linha XL linha conta com cartões  digitais  saídas a relês ou a transistor.  Escolha  o cartão de expansão que melhor se adeque ao seu projeto de automação industrial.

    Exatamente pela sua facilidade de conectividade, os módulos de expansão são montados em série sem a necessidade de cabos externos. Os CLPs linha  XL3 permite conectar até 10 cartões digitais a direita e 1 cartão a esquerda, com capacidade total de 366 I/Os.  E a linha XL5 permite conectar até 16 cartões digitais a direita e 1 cartão a esquerda.

    Os módulos de expansão XL com até 16 pontos são com bornes a mola, os módulos de alta densidade de I/Os com até 32 pontos requerem cabo flexível e borne de I/Os para Trilho DIN como opcionais.

    Ao utilizar 5 cartões de módulos de expansão ou mais, recomenda-se o uso Resistor de Terminação  XL-ETR


    Informações AdicionaisDownloads

    Capacidade de software abundante

    • Até 1024 processos S,
    • 128 processos de retenção HS,
    • 8000 relés intermediários M,
    • 960 relés de retenção HM,
    • 1280 relés de entrada X,
    • 1280 relés de saída Y,
    • 576 temporizadores normais T,
    • 96 temporizadores travados HT,
    • 576 contadores C,
    • 96 contadores de retenção HC,
    • 8000 registros de dados D,
    • 1000 registros de dados de retenção HD,
    • 5120 registros FD.



    Módulos de Expansão Digitais

    Modelo I/Os Entradas Saídas

    (T,R)

    Tipo Entradas Saídas
    Transistor Reles
    NPN – XL-E8X8YT XL-E8X8YR 16 8 8
    XL-E16X – – 16 16 –
    – XL-E16YR XL-E16YT 16 – 16
    – XL-E16X16YT – 32 16 16
    XL-E32X – – 32 32 –
    – – XL-E32YT 32 – 32
    PNP XL-EP16X – – 16 16 –
    XL-E8PX8YT – 16 8 8
    XL-E16PX16YT – 32 16 16

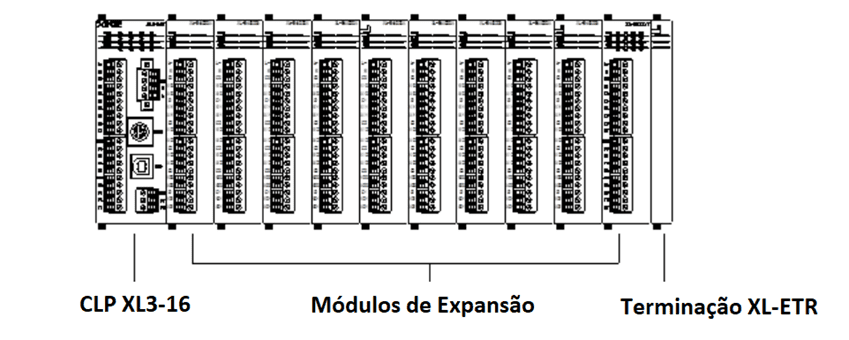

    XL3 com 10 módulos e  Resistor de Terminação



    Acessórios para Módulos de Alta Densidade de 32 I/Os.

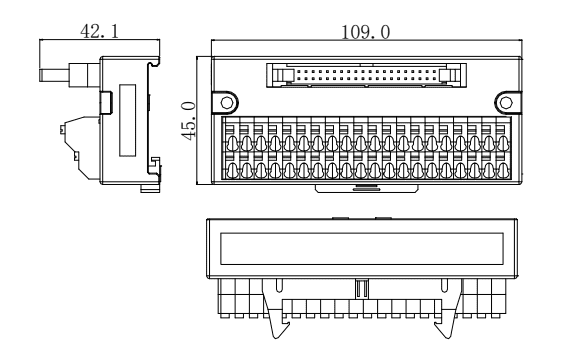

    Modulo Trilho DIN JT-E32X

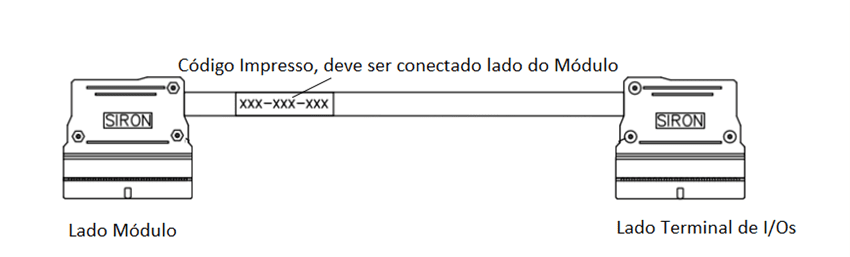

    JC-TE32-NN10 – Cabo de extensão de I/Os – Comprimento 1m





    Fale com os nossos especialistas e saiba mais sobre CLP e seus módulos de expansões.

    Uma expansão de CLP apresenta especificações importantes, como, por exemplo, amplia a capacidade de controle de entradas, saídas, registradores, entre outros recursos.  Mas para garantir o aproveitamento de todos os benefícios, é sempre muito importante manter uma atenção especial no que diz respeito à qualidade do produto.

    • Manual-Módulos-Expansão-XL
    • Desenho-3D-Modulos-Direita
    • Desenho-3D-Módulos-Esquerda

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
