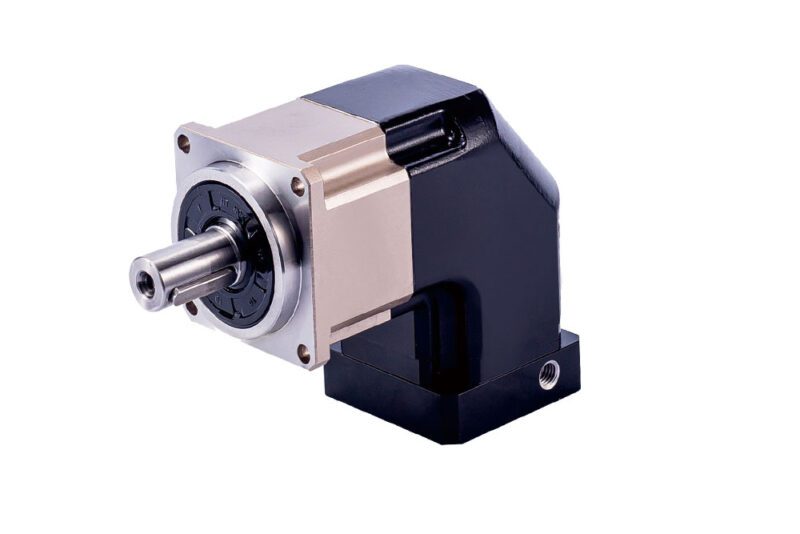

WABR060 – Redutor Planetário Angular

Os redutores planetários angular oferecem alta eficiência e baixa folga para aplicações de servo Motor. Com alta capacidade de Torque e velocidade o redutor planetario angular permite uma velocidade nominal de 5000 RPM e uma velocidade de Pico de até 10.000 RPM.

A flange de saída segue padrões similares a diversos fabricantes, e a flange de entrada pode ser encomendada sob medida para diversas marcas de servos motores d mercado.

O redutor planetário é usado em aplicações de controle de movimento de alta precisão, que exigem alta taxa de torque, alta rigidez torcional baixa folga.

Os redutores planetário angular são construídos seguindo os mais alto padrões de usinagem, os dentes das engrenagem são retificados e endurecido de modo a garantir uma vida útil de 20.000 horas em condições normais de trabalho.

Os dentes dos redutores planetários angulares são helicoidais o que garante maior capacidade de torque comparado a redutores de dentes retos , maior suavidade e menor ruído, promovendo assim alta velocidade com conforto auditivo.

Redutor Planetário  Angular para servos motores

  • Código Kalatec: WABR60
  • 01 Estágio : Reduções : 1:3 , 1:5 e 1:10
  • 02 Estágios : Reduções : 1:12  até  1:200
  • Flange padrão: Servo Motor  60mm
  • Capacidade de carga Radial: 1530N
  • Capacidade de Carga Axial: 765N
  • Estimativa de Vida Útil: 20.000 horas
  • Ruído: < 63dB
  • Máxima Nominal: 5000 RPM
  • Máxima  Folga  < 08 arcmin
  • Lubrificação Óleo Sintético
  • Montagem: Quaisquer direção
  • Eficiência: 95%
  • Grau de Proteção IP65
WVRBR – Redutores Planetários Angulares
Especificação Unit Stage  Ratio WVRBR042 WVRBR060 WVRBR090 WVRBR115 WVRBR140 WVRBR180
Rated output torque T2N Nm 1 3 9 36 90 195 342 588
4 12 48 120 260 520 1040
5 15 60 150 325 650 1200
6 18 55 150 310 600 1100
7 19 50 140 300 550 1100
8 17 45 120 260 500 1000
10 14 40 100 230 450 900
12 18 55 150 310 600 1100
14 19 50 140 300 550 1100
20 14 40 100 230 450 900
2 15 15 60 150 325 650 1200
25 15 60 150 325 650 1200
30 20 55 150 310 600 1100
35 19 50 140 300 550 1100
40 17 45 120 260 500 1000
45 14 40 100 230 450 900
50 14 60 100 230 650 1200
60 20 55 150 310 600 1100
70 19 50 140 300 550 1100
80 17 45 120 260 500 1000
90 14 40 100 230 450 900
100 14 40 100 230 450 900
120 18 55 150 310 600 1100
140 19 50 140 300 550 1100
160 17 45 120 260 500 1000
200 14 40 100 230 450 900
Emergency stop torque T2NOT Nm 1,2 3-200 03 x o Torque Nominal
Velocidade Nominal rpm 1,2 3 ?200 5000 5000 4000 4000 3000 3000
Velocidade de Pico rpm 1,2 3-200 10000 10000 8000 8000 6000 6000
Precisão Máxima Folga P1* arcmin 3~20 ?4 ?4 ?4 ?4 ?4 ?4
2 15-200 ?7 ?7 ?7 ?7 ?7 ?7
Precisão Máxima Folga P2 (padrão) arcmin 3?20 ?6 ?6 ?6 ?6 ?6 ?6
2 15-200 ?9 ?9 ?9 ?9 ?9 ?9
Torsional rigidity Nm/arcmin 1,2 3 ?200 3 7 14 25 50 145
Capacidade Torque radial   N 1,2 3-200 780 1530 3250 6700 9400 14500
Capacidade Torque Axial   N 1,2 3~200 390 765 1625 3350 4700 7250
Vida ùtil hr 1,2 3-200 20000*
Eficiência % 3?20 ?95%
2 25-200 ?92%
Peso Kg 3?20 0.9 2.1 6.4 13 24.5 51
2 25?200 1.2 1.5 7.8 14.2 27.5 54
Temperatura de trabalho °C 1,2 3-200 (-10° C +90° C )
Lubrificação Synthetic lubricating grease
Grau de Proteção 1,2 3-200 IP65
Instalação 1,2 3-200 In any direction
Nível de Ruído (3000rpm sem carga) dB(A) 1,2 3-200 ?61 ?63 ?65 ?68 ?70 ?72
