    Redutor WAB060

    Início » Redutor WAB060

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

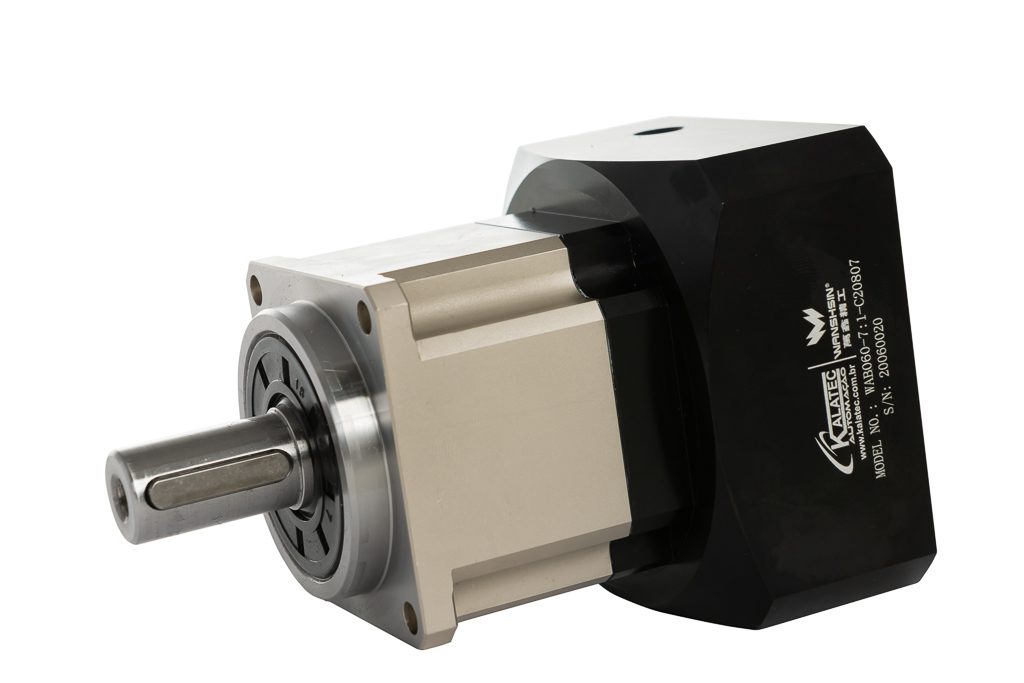

    Redutor Planetário WAB060

    Os Redutores Planetários WAB060 são formados com engrenagens de dentes helicoidais, dureza superficial 62HRC, que garantem rigidez e alta capacidade de torque.

    O suporte do braço planetário e o eixo de saída são especialmente fabricado em  uma peça única para garantir máxima rigidez. Os dentes helicoidais além de maior capacidade de carga promove mais  suavidade e menor ruído no sistema.

    Devido a eficiência, rolamentos de baixo atrito e a lubrificação otimizada, os redutores helicoidais são indicados para ciclos  altos de produção e sempre com eficiência acima de 90%.


    Informações AdicionaisDownloads

    Os  redutores Helicoidais WAB060 seguem padrões de medidas comum a vários fabricantes de redutores. Sendo similar aos Modelos SESAME  PEE70.

    Características redutor Planetário  WAB060

    • Linha: WAB060
    • Indicação: Motores de Passo Nema 34 e Servos Motores até 400W.
    • Flanges: 56mm, 60mm ou 86mm
    • Modelo: WAB060-L1-10-ST34– Eixo Entrada 1/2? e bucha para 3/8?
    • Modelo: WAB060-L1-7-C20807 – Eixo Entrada 19mm
    • Medidas da Flange de Fixação da Saída (80-100)mm
    • Eixo de Saída: 16 mm
    • Capacidade de Carga Radial: 1350 N
    • Capacidade de Carga Axial: 765 N
    • Estimativa de Vida Útil: 20.000 horas
    • Ruído: < 60dB
    • Rotação Nominal: 5000 RPM
    • Máxima Velocidade: 10.000 RPM
    • Lubrificação Óleo Sintético
    • Montagem: Quaisquer direção
    • Máxima Folga L1 < 5 arcmin  (Redução até 10:1)
    • Máxima Folga L2 < 8 arcmin  (Reduções 12:1 ou maior)
    • Capacidade Torque Nominal Redução 7:1 – 50Nm
    • Capacidade Torque Nominal Redução 10:1 – 40Nm
    • Torque de Pico: 3x Torque Nominal



    Reduções disponíveis:

    • WAB060-L1-7-C20807 – Redução 7:1  (5950)
    • WAB060-L1-10-ST34 – Redução 10:1 (6063)

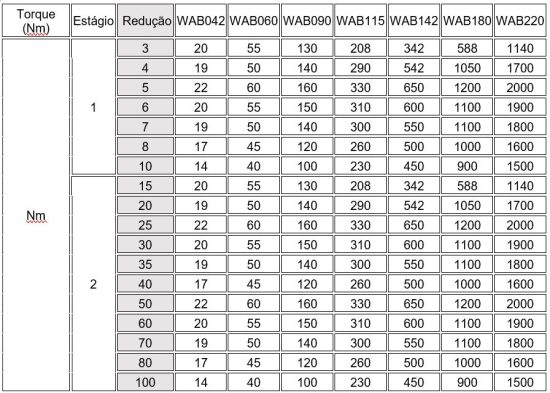

    Tabela Redução x Capacidade de Torque

    • Desenho-3D-WAB060-L1-ST34
    • Desenho-3D-WAB060-L1-C20604
    • Desenho-3D-WAB060-L2-C20604
    • Desenho-3D-WAB060-L1-C20807
