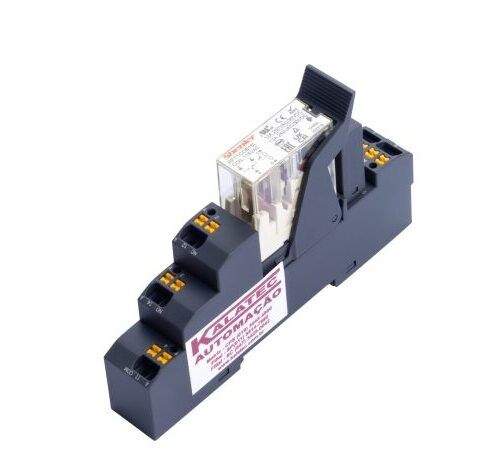

    Relé de Interface

    O relé de interface é um dispositivo eletromecânico que atua como uma ponte segura entre circuitos de controle e potência, permitindo a amplificação de sinais, isolamento elétrico e adaptação de tensões, protegendo equipamentos sensíveis em sistemas de automação industrial

    Com a capacidade de isolar eletricamente, amplificar sinais e adaptar diferentes níveis de tensão, esses dispositivos são essenciais para proteger saídas de equipamentos sensíveis, como CLPs, e garantir a integridade dos circuitos de controle.

    Os relés de interface permitem que sinais de baixa potência acionem cargas de maior potência, como motores e eletroválvulas, sem comprometer a segurança do sistema. Além disso, eles oferecem uma camada extra de proteção contra sobrecorrentes e picos de tensão, aumentando a confiabilidade e a segurança operacional dos sistemas industriais.

    Solicite seu orçamento sem compromisso

    A proteção do Relé de Interface

    Os relés de interface desempenham um papel crucial na proteção dos sistemas de automação industrial, incluindo os Controladores Lógicos Programáveis e sistemas de monitoramento. Eles são fornecidos com diodos conhecidos como diodos fly-wheel ou flyback, que protegem o transistor de além.

    Esses diodos têm uma função essencial quando se trata de circuitos indutivos. Nesses circuitos, uma interrupção abrupta da corrente pode gerar uma força contra a eletromotriz muito maior do que a nominal, de 10 a 20 vezes maior, de fato. Este pico de tensão pode reduzir a vida útil do transistor ou até mesmo danificá-lo.

    Aqui é onde entra o diodo flywheel/flyback: ele protege o transistor para permitir que essa força contra o círculo eletromotriz pelo elemento indutor – no caso dos relés, sua bobina. Assim, o transistor é protegido de danos, garantindo a longevidade e a eficiência do sistema de automação.

    Por que utilizar relé de interface:

     Ao utilizar um relé de interface, você está adicionando uma camada extra de proteção ao seu sistema, evitando danos potenciais causados por sobrecargas ou curtos-circuitos.

    Além disso, esses dispositivos também prometem a capacidade de controlar equipamentos de alta potência com sinais de baixa potência. Isso significa que, mesmo com um pequeno sinal elétrico, é possível acionar grandes máquinas ou dispositivos.

    Relé de Interface Usual na Automação

    Modelo Secção de cabo Bobina Capacidade
    Relés Slim KTC-RNC 1,5mm2 12v ou 24v 6A
    Relés KTC-RFT 2,5mm2 24V 12A







    Tipos de Relés de Interface

    Os relés de interface são fundamentais para muitos sistemas de automação industrial e controle. Eles estão disponíveis no mercado em vários formatos, cada um com suas próprias características e usos específicos. Conheça alguns dos principais tipos de relé de interface e suas aplicações ideais:

    Tipo de Relé de Interface Características
    Relé de Interface Eletromecânico Utiliza um eletroímã para abrir ou fechar contatos no circuito. É ideal para aplicações que exigem alta confiabilidade e longa vida útil
    Relé de Interface de Estado Sólido Os relés de estado sólido não possuem partes móveis, o que os tornam mais resistentes a choques e vibrações. Eles são ideais para aplicações que exigem rapidez e silêncio
    Relé de Interface Temporizado Este tipo de relé possui um temporizador embutido que permite controlar o tempo entre a ativação do relé e a abertura ou fechamento de contatos. É útil em aplicações que precisam de um atraso programado
    Relé de Interface de Segurança Relés específicos para fornecer um alto nível de segurança em aplicações industriais. Eles possuem recursos adicionais, como monitoramento de circuito e detecção de falhas, para garantir a operação segura do sistema

    Cada um desses relés para interface possui seu próprio conjunto de vantagens e é adequado para diferentes tipos de aplicações. Ao escolher o relé de interface certo, você pode melhorar a eficiência e a segurança do seu sistema de automação ou controle.

    Critérios para escolha do relé de interface

    Escolher o relé para interface adequado é crucial para projetos de automação e controle, abaixo listamos 5 Dicas para a escolha do Relé de Interface:

    1- Tensão de Controle de Carga:Verifique se o relé suporta a tensão de controle necessária (por exemplo, 12V, 24V, 48V) e se pode lidar com a tensão da carga (por exemplo, 110V, 220V, 380V)

    2- Corrente e carga: Certifique-se de que o relé possa manipular a corrente necessária para a carga, evitando sobrecargas no circuito de controle.

    3- Tipo de Relé: Relés eletromecânicos são mais comuns e econômicos, enquanto relés de estado sólido oferecem maior confiabilidade e durabilidade.

    4- Isolamento Elétrico: Garanta que o relé ofereça isolamento adequado entre o circuito de controle e o circuito de carga para proteger componentes sensíveis.

    5- Facilidade na Instalação e Manutenção: Opte por relés que sejam fáceis de instalar e manter, como aqueles que usam trilhos DIN.

    Na Kalatec, compreendemos que a escolha do relé de interface correto pode ser um desafio. É por isso que temos uma equipe de especialistas pronta para ajudá-lo a encontrar a peça mais adequada para suas necessidades.

    Com nossa experiência e conhecimento, podemos orientá-lo para garantir que você faça a escolha certa para o seu sistema.

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
