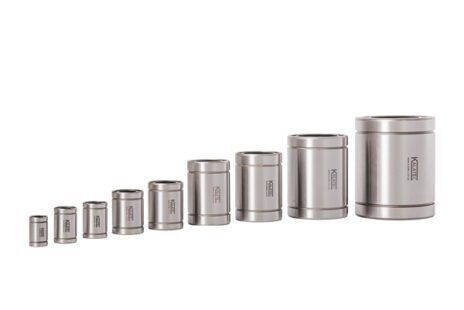

Rolamento Linear Simples LM
Tenha tranquilidade na sua compra e adquira produtos de qualidade e tradição no mercado. Os Rolamento lineares série LM são marca KALATEC e fabricados dentro de rigorosos padrões com baixo custo e com boa capacidade de carga.
Os rolamentos lineares são rolantes e desenvolvidos para usar com EIXOS RETIFICADOS LISOS para apoiar, guiar, localizar e mover componentes com precisão. Montado com uma capa de aço escovado, preenchidos por 06 a 08 fileiras com esferas aço 52100.
Vantagens do Rolamento Linear Simples (LM)
Baixo atrito e movimento suave: graças às esferas recirculantes internas, o coeficiente de atrito é extremamente reduzido (< 0,003 em eixos retificados), permitindo deslocamentos leves e precisos.
Alta precisão e repetibilidade: mantém o alinhamento ideal do eixo e reduz folgas mesmo em ciclos contínuos.
Durabilidade e resistência: fabricado em aço cromo endurecido, garante longa vida útil e suporta condições severas de operação.
Ampla faixa de temperatura de trabalho: pode operar entre -20 °C e +80 °C, mantendo desempenho estável e lubrificação eficiente em diferentes ambientes industriais.
Montagem simples e intercambiável: compatível com suportes, mancais e eixos padronizados (tolerâncias h6/g6).
Excelente relação custo-benefício: solução econômica para sistemas de automação, protótipos e máquinas de pequeno e médio porte.
Operação silenciosa e estável: ideal para equipamentos que exigem movimentos limpos, suaves e controlados.
Disponibilidade imediata: a Kalatec Automação mantém estoque nacional e oferece suporte técnico especializado para seleção e dimensionamento.
Tabela de Medidas – Rolamentos Lineares Tipo LM
| Modelo | d | D | L | W | D1 | B | Capacidade Dinâmica | Capacidade Estática | Peso |
|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Kgf) | (Kgf) | (g) | |
| LM8UU | 8 | 15 | 24 | 1.1 | 14.3 | 17.5 | 27 | 41 | 16 |
| LM10UU | 10 | 19 | 29 | 1.8 | 18 | 22 | 38 | 55 | 30 |
| LM12UU | 12 | 21 | 30 | 1.3 | 20.3 | 23 | 42 | 60 | 31.5 |
| LM16UU | 16 | 28 | 37 | 1.6 | 26.5 | 26.5 | 78 | 119 | 69 |
| LM20UU | 20 | 32 | 42 | 1.8 | 30.5 | 30.5 | 83 | 140 | 87 |
| LM25UU | 25 | 40 | 59 | 1.85 | 38 | 41 | 100 | 159 | 220 |
| LM30UU | 30 | 45 | 64 | 1.85 | 44.5 | 44.5 | 159 | 279 | 250 |
| LM40UU | 40 | 60 | 80 | 2.15 | 57 | 67 | 219 | 409 | 585 |
| LM50UU | 50 | 80 | 100 | 2.6 | 76.5 | 84 | 389 | 808 | 1580 |
Principais Aplicações do Rolamento Linear Simples (LM)
Os rolamentos lineares tipo LM são amplamente utilizados em sistemas de movimentação retilínea de precisão, garantindo baixo atrito, repetibilidade e fácil montagem.
São indicados para aplicações que exigem movimento suave e controle dimensional, como:
- Máquinas CNC Router de pequeno porte: avanço de mesas e eixos auxiliares.
- Impressoras 3D e máquinas de corte a laser de pequeno porte: deslocamento preciso dos eixos X, Y e Z.
- Máquinas de embalagem, rotuladoras e dosadoras: movimentos repetitivos com estabilidade.
- Equipamentos de automação leve e pick & place: alta velocidade e resposta rápida.
- Sistemas de medição e inspeção: deslocamento limpo e sem vibração.
- Projetos educacionais e protótipos:fácil integração, baixo custo e manutenção mínima.
Conheça todos os modelos de rolamentos lineares disponíveis na Kalatec
Os rolamentos lineares longos LM-L são a escolha ideal para aplicações que exigem alta precisão, rigidez e estabilidade no movimento linear.
Se você deseja entender melhor as diferenças entre os tipos de rolamentos lineares, suas características e aplicações na automação industrial, acesse o artigo completo no Blog da Kalatec.
Para conhecer todos os modelos disponíveis, incluindo rolamentos LM, LMF, LME, KH, SMA e SME, e visite a página principal de rolamentos lineares da Kalatec .
