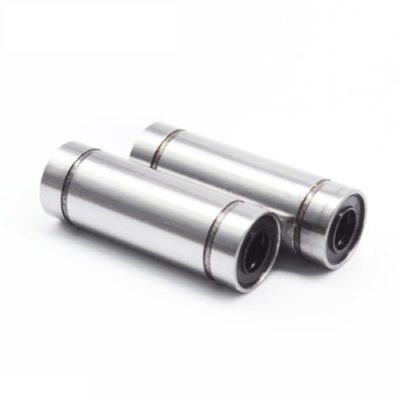

Rolamento Linear Longo
O rolamento linear longo, também conhecido como rolamento tipo LM-L, é um componente de precisão desenvolvido para aplicações que exigem maior capacidade de carga, estabilidade e rigidez no movimento retilíneo.
Seu corpo alongado contém duplas fileiras de esferas recirculantes, o que distribui melhor o esforço sobre o eixo e reduz a folga, garantindo movimento suave, silencioso e de alta durabilidade.
Fabricados em aço cromo endurecido e compatíveis com eixos retificados e cromados, os rolamentos lineares longos são ideais para máquinas CNC de pequeno porte, equipamentos de automação, impressoras industriais e mesas de posicionamento, onde a precisão e o controle de vibração são fundamentais.
Vantagens do Rolamento Linear Longo (LM-L)
Maior capacidade de carga
O corpo alongado possui duplas fileiras de esferas recirculantes, distribuindo melhor os esforços e suportando cargas superiores em comparação aos modelos LM convencionais.
Maior estabilidade e rigidez
O comprimento adicional do rolamento aumenta a área de contato com o eixo, reduzindo folgas e vibrações — essencial em sistemas que exigem alta precisão e repetibilidade.
Movimento suave e silencioso
O atrito extremamente baixo (< 0,003 em eixos retificados e lubrificados) garante movimento contínuo, uniforme e com mínima resistência ao deslizamento.
Alta durabilidade e menor desgaste
Construído em aço cromo endurecido, o LM-L oferece excelente resistência ao desgaste e vida útil prolongada, mesmo em operação contínua.
Compatibilidade com eixos retificados e cromados
Pode ser aplicado em eixos de precisão h6/g6, simples ou apoiados, garantindo alinhamento e desempenho consistente.
Facilidade de montagem e reposição
Possui dimensões padronizadas (ISO/DIN), facilitando a substituição e intercambiabilidade em projetos existentes.
Ideal para trajetos longos e movimentos repetitivos
Indicado para máquinas CNC, impressoras industriais, alimentadores automáticos e sistemas de automação linear que demandam rigidez e repetibilidade.
Tabela de Medidas – Rolamentos Lineares Longos (LMLUU)
Excelente relação custo-benefício
Oferece alto desempenho mecânico com baixo custo de manutenção, sendo uma alternativa econômica em projetos de automação de precisão.Medidas do rolamento Linear Longo

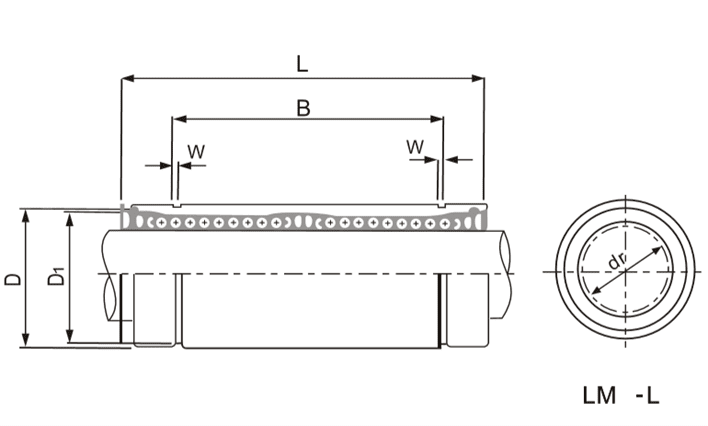

Rolamento Linear LM-L (mm)
Tabela rolamento linear longo LM-L (mm)
| Modelo | Dr | D | D1 | L | B | W | Carga Dinâmica | Carga Estática |
|---|---|---|---|---|---|---|---|---|
| unidade | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | (N) |
| LM12LUU | 12 | 21 | 20 | 57 | 46 | 1.3 | 813 | 1570 |
| LM16LUU | 16 | 28 | 27 | 70 | 53 | 1.6 | 1230 | 2350 |
| LM20LUU | 20 | 32 | 30.5 | 80 | 61 | 1.6 | 1400 | 2740 |
| LM25LUU | 25 | 40 | 38 | 112 | 82 | 1.85 | 1560 | 3140 |

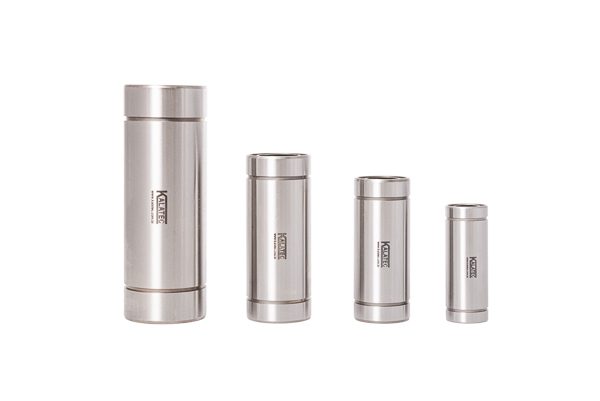

Os rolamentos lineares longos LM-L são a escolha ideal para aplicações que exigem alta precisão, rigidez e estabilidade no movimento linear.
Conheça todos os modelos de rolamentos lineares disponíveis na Kalatec
Se você deseja entender melhor as diferenças entre os tipos de rolamentos lineares, suas características e aplicações na automação industrial, acesse o artigo completo no Blog da Kalatec.
Para conhecer todos os modelos disponíveis, incluindo rolamentos LM, LMF, LME, KH, SMA e SME, visite a página principal de rolamentos lineares Kalatec .
