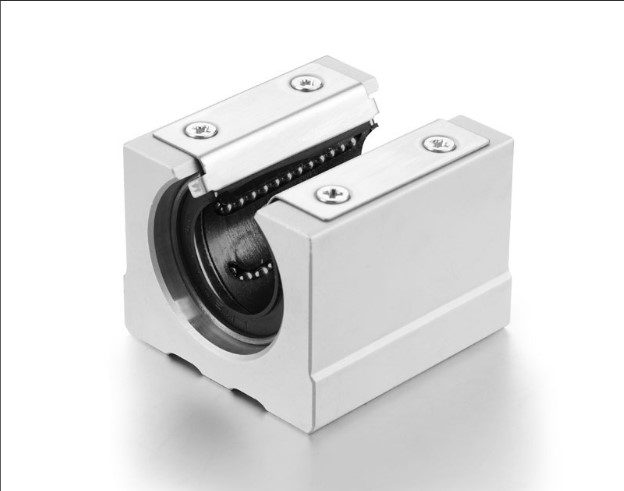

Rolamento Pillow Block Aberto
Os rolamentos lineares Pillow Block abertos da série SME da Kalatec Automação são projetados para oferecer movimento linear preciso, suave e de longa durabilidade, para aplicações que utilizam eixos com suporte linear de alumínio tipo T.
Essa configuração evita flambagem do eixo e garante rigidez, estabilidade e alinhamento perfeito mesmo em cursos longos ou sob cargas elevadas.
Cada unidade é composta por um rolamento linear aberto em aço cromo 52100, alojado em um bloco de alumínio usinado que proporciona alta resistência mecânica, leveza e excelente dissipação térmica.
O conjunto conta com pistas internas temperadas e 4 a 6 fileiras de esferas recirculantes, que asseguram baixo atrito (coeficiente < 0,003) e movimentos suaves e silenciosos, com temperatura de operação entre -20 °C e +80 °C.

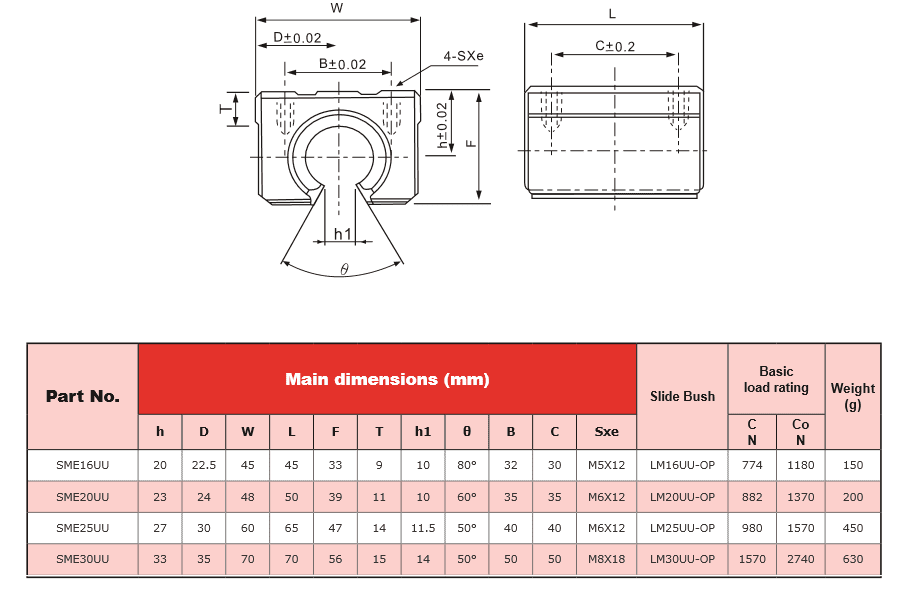

Tabela de Medidas – Rolamentos Lineares com Mancal Aberto (SMEUU)
| Modelo | h | D | W | L | F | T | h1 | θ | B | C | Parafuso | Carga Dinâmica | Carga Estática | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| unidade | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (grau) | (mm) | (mm) | (rosca) | (N) | (N) | (g) |
| SME16UU | 20 | 22.5 | 45 | 45 | 33 | 9 | 10 | 80° | 32 | 30 | M5×12 | 774 | 1180 | 150 |
| SME20UU | 23 | 24 | 48 | 50 | 39 | 11 | 10 | 60° | 35 | 35 | M6×12 | 882 | 1370 | 200 |
| SME25UU | 27 | 30 | 60 | 65 | 47 | 14 | 11.5 | 50° | 40 | 40 | M6×12 | 980 | 1570 | 450 |
| SME30UU | 33 | 35 | 70 | 70 | 56 | 15 | 14 | 50° | 50 | 50 | M8×18 | 1570 | 2740 | 630 |
Vantagens do Rolamento Linear Pillow Block Aberto (SME)
Os rolamentos lineares Pillow Block abertos série SME oferecem uma série de vantagens técnicas que os tornam ideais para aplicações industriais que exigem precisão, rigidez e longa durabilidade:
Compatibilidade com eixos com suporte tipo T: O design aberto permite o uso conjunto com eixos com suporte linear tipo T, proporcionando apoio contínuo ao eixo e evitando flambagem em percursos longos ou sob cargas elevadas.
Alta precisão e suavidade de movimento: as pistas temperadas e as esferas recirculantes em aço 52100 reduzem o atrito a valores abaixo de 0,003, garantindo movimentos suaves, silenciosos e com excelente repetibilidade.
Facilidade de montagem e manutenção: o mancal de alumínio usinado oferece leveza, resistência e fácil fixação, além de permitir substituição rápida em sistemas modulares de automação.
Maior vida útil e confiabilidade: fabricados com aço cromo endurecido e montados sob rigorosos padrões de qualidade Kalatec, os rolamentos SME apresentam alta capacidade de carga e longa durabilidade mesmo em operação contínua.
Faixa de temperatura ampliada: operam de forma estável em temperaturas entre -20 °C e +80 °C, mantendo desempenho constante e lubrificação eficiente em diferentes ambientes industriais.
Conheça todos os modelos de rolamentos lineares disponíveis na Kalatec
Se você deseja entender melhor as diferenças entre os tipos de rolamentos lineares, suas características e aplicações na automação industrial, acesse o artigo completo no Blog da Kalatec.
Para conhecer todos os modelos disponíveis, incluindo rolamentos LM, LMF, LME, KH, SMA e SME, e visite a página principal de rolamentos lineares da Kalatec .
