    Sistema de Freio Pneumático para Guias Lineares

    Início » Sistema de Freio Pneumático para Guias Lineares

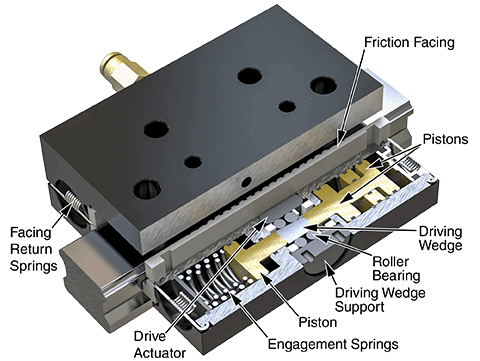

    Imagem: 2020/03/Rail-Brake-Cutaway.png

    Freios  Nexen para Guias lineares

    Os freios para guias lineares  série RBB proporcionam retenção por mola e liberação por  ar nos trilhos de guia lineares, prendendo as superfícies sem rolamento do trilho de guia, de modo que não afeta o desempenho dos trilhos de guia.

    Este freio pode fornecer uma frenagem dinâmica não cíclica limitada, incluindo paradas de emergência. O design exclusivo usa várias câmaras de ar / mola redundantes para aplicar força no trilho através de mecanismos duplos de cunha e rolete, proporcionando folga baixa, posicionamento preciso e alta confiabilidade.

    Esse design avançado oferece a solução de retenção de trilho de guia de mais alto desempenho e oferece uma excelente solução de frenagem redundante para outros tipos de sistemas de frenagem, especialmente em aplicações verticais.

    Solicite seu orçamento sem compromisso

    Principais Vantagens do Sistema de Freio de Guias Lineares

    • Grande área de contato com fricção para desempenho consistente e baixo desgaste do trilho
    • Ideal para aplicações de desligamento, parada de emergência e retenção
    • Folga baixa para manter a posição precisa
    • A geometria do freio é semelhante aos patins  lineares para facilitar a instalação
    • Fornece rigidez e elimina vibrações em acionamentos lineares
    • Não requer lubrificação ou manutenção periódica
    • Modelos disponíveis para encaixar nos trilhos de guia de perfil mais comuns
    • Maior mola acoplada / força de retenção liberada pelo ar no mercado
    • Versões de 60 PSI disponíveis para grandes indústrias automotivas e industriais

    Guia de Aplicação para Freios Pneumáticos  para  Guias Lineares

    Freio de Guias Trilho Capacidade (N) Pressão
    RB15 15 400 5,5 Bar
    RB20 20 800 5,5 Bar
    RB25 25 1000 5,5 Bar
    RB30 30 1300 5,5 Bar
    RB35 35 1600 5,5 Bar
    RB45 45 2600 5,5 Bar

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
