    Stepservo HT23-EC1000

    Início » Stepservo HT23-EC1000

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

    Stepservo

    Um stepservo, também conhecido como Easy servo, é um tipo de motor que combina características dos motores de passo e dos servomotores. Ele utiliza a tecnologia de malha fechada, com realimentação de posição, geralmente por meio de um encoder integrado, proporcionando maior precisão e controle em comparação com os motores de passo convencionais.

    Isso permite que o stepservo mantenha a posição mesmo sob carga variável, oferecendo um desempenho mais consistente e confiável em diversas aplicações.

    Além disso, os stepservos são conhecidos por sua capacidade de oferecer um alto torque em baixas velocidades, tornando-os adequados para aplicações que exigem movimentos precisos e potentes, como em máquinas CNC, impressoras 3D e sistemas de automação industria


    Informações AdicionaisDownloads

    Vantagens em usar o StepServo:

    Os stepservos oferecem controle dinâmico de velocidade e torque, permitindo ajustes precisos e rápidos conforme as demandas da aplicação, o que os torna versáteis em uma variedade de cenários.

    Recursos e Detalhes

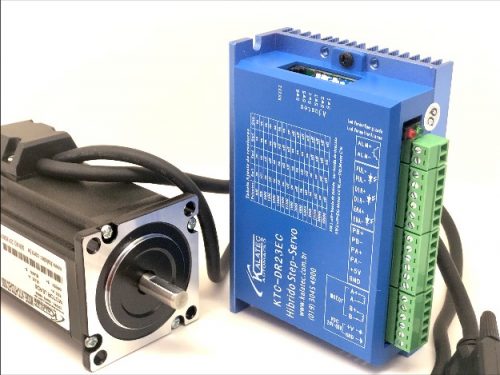

    • Motor HT23-EC1000-K (código 6809)
    • Driver KTC-DR23EC-K  (código 6814)
    • Flange Padrão Nema 23
    • Torque Estático: 2Nm
    • Inércia: 480 g.cm2
    • Controle de Posição em Malha Fechada
    • Resolução do Encoder: 1000PPR
    • Conector do Encoder DB9
    • Corrente: 3.0 Amperes
    • Alimentação do driver:  24 a 80 VDC – Fonte recomendada LRS-350-48
    • Máxima Frequência de Pulso de entrada: 200Khz
    • Resolução do Motor: Ajustável até 51.200 PPR
    • Sinais de Pulso/ Direção:  NPN e PNP 5 a 24Vdc
    • Cabo do Encoder e potência: Extensão de 3 metros incluso na compra do Kit.

    Curva de Torque Dinâmico

    Curva de Torque do easyservo 2Nm

    Opcional: StepServo com Freio:

    • Motor com freio HT23-EC1000-BRK-K  (código 6994)
    • Driver  com freio KTC-DR23EC-BRK-K  (código 7152)
    • Freio Eletromagnético 24V
    • Corrente do Freio:  250mA
    • Torque do Freio: 3Nm
    • Tempo para Atuação: mínimo 50ms

    Baixa Vibração e Ruído:

    Devido ao seu controle avançado, os stepservo tendem a produzir menos vibração e ruído durante a operação, o que é benéfico para aplicações sensíveis.

    Facilidade de Implementação:

    Os stepservos são relativamente fáceis de implementar e configurar, oferecendo uma solução pronta para uso em muitas aplicações, o que pode reduzir o tempo e os custos de desenvolvimento e se você ainda tem dúvida se usa um stepservo , ou um motor de passo ou servo motor, leia mais em nosso blog.

    Conheça a Nossa Linha Completa de Motores de Passo

    Visite a página principal de motores de passo da Kalatec Automação e encontre a solução ideal para sua aplicação. Tecnologia de ponta, alta precisão e desempenho garantido.

    • Manual KTC-DRV23-EC-Versão2019
    • Manual-KTC-DR23EC-K-Versão2022
    • Desenho-3D
    • Desenho-PDF
