O que é um switch Industrial?
Um switch industrial é um componente responsável por centralizar a comunicação de equipamentos de rede variados. Sendo projetado para resistir a ambientes desafiadores, ele consegue entender quem está gerando a comunicação, assim como quem está a recebendo. Ao contrário dos switches convencionais, ele suporta variações extremas de temperatura, vibração e interferências eletromagnéticas. Sua construção robusta garante operação confiável em setores como manufatura, automação e energia.
Quais os tipos de switches industriais?
Existem diversos tipos de switches industriais, cada um atendendo a necessidades específicas:
- Switches Não Gerenciáveis: simples, ideais para redes menores, oferecem plug-and-play;
- Switches Gerenciáveis: proporcionam maior controle e flexibilidade na configuração, essenciais para redes mais complexas;
- Switches PoE (Power over Ethernet): simplificam a instalação ao fornecer energia a dispositivos conectados, como câmeras de segurança e sensores;
- Switches Gigabit e 10 Gigabit: projetados para redes de alta velocidade, suportam transferências rápidas de dados;
- Switches Modulares: oferecem flexibilidade na configuração de portas, adaptando-se a requisitos específicos de conectividade.
A escolha do switch industrial ideal depende das exigências únicas do ambiente e da complexidade da rede industrial.
Switches industriais não gerenciáveis
No contexto da indústria 4.0, a comunicação industrial se media por meio da rede Ethernet, que apesar de eficiente tem apresentado problemas. O principal deles é a capacidade de troca de informações, já que somente uma pode ser enviada por vez. Isso resulta em colisões e sobrecarrega todo o processo.
O problema é solucionado com o switch, que é capaz de transmitir e receber dados ao mesmo tempo. O switch é repleto de portas independentes, intermediadas por uma série de canais, o que faz a troca de informação ser veloz .
Os Switches Industriais comuns no mercado são fornecidos com 5, 8 portas, mas também existem de 12, 24 e 48 portas.
O switch, ao conectar diversos dispositivos em uma rede, transmite as informações de forma organizada. O aparelho capta o dado do dispositivo emissor e o envia somente ao dispositivo receptor que nos interessa, tornando a comunicação muito mais eficiente.
Switches industriais gerenciáveis
Na indústria 4.0, os Switches Industriais Gerenciáveis são uma evolução dos switches não gerenciáveis, oferecendo maior controle e flexibilidade na gestão de dados. Eles conservam as mesmas funções básicas, porém, adicionam a capacidade de configurar, gerenciar e monitorar a rede.
Os Switches Industriais Gerenciáveis possuem um software interno que permite a administração da rede. Isso inclui a alteração das configurações de porta, a aplicação de filtros de tráfego e a criação de VLANs (Virtual Local Area Networks), permitindo segmentar a rede para melhorar o desempenho e a segurança.
Assim como os não gerenciáveis, os Switches Industriais Gerenciáveis também estão disponíveis com diferentes números de portas: 5, 8, 12, 24, 48 e até mais.
Esses dispositivos inteligentes não apenas captam e transmitem dados de forma eficiente, mas também permitem um controle mais preciso e personalizado da rede, melhorando a comunicação industrial e otimizando todo o processo produtivo.
Diferença entre switch gerenciável e não gerenciável
Os switches industriais são fundamentais na comunicação industrial, existindo dois tipos principais: o switch gerenciável e o não gerenciável.
O switch gerenciável, ou ethernet switch, permite a alteração de sua configuração, priorizando o tráfego da LAN e transmitindo as informações mais relevantes. Ele é ideal para processos que exigem respostas rápidas, pois reduz os períodos de inatividade da rede. O switch QoS, uma função do switch gerenciável, privilegia a largura de banda para subconjuntos, garantindo a transmissão contínua de dados.
Por outro lado, o switch não gerenciável, ou net switch, possui uma configuração fixa e conecta diferentes dispositivos em uma rede, controlando a transmissão de dados em alta velocidade e à longa distância por fibra óptica.
Um terceiro tipo emergente é o Web Smart Switch, que permite aos administradores gerenciar sua rede remotamente, incluindo monitoramento de porta, agregação de link e VPN.
Quais as vantagens do switch industrial?
- Redução do tráfego da rede: o switch industrial ajuda a evitar congestionamentos de dados, melhorando a eficiência geral da rede;
- Segurança cibernética: o equipamento oferece proteção contra ameaças cibernéticas, aumentando a segurança e a confiabilidade da sua rede industrial;
- Resistência a condições adversas: o switch industrial é projetado para suportar condições extremas encontradas na indústria, como variações de temperatura, interferências eletromagnéticas, umidade e vibrações;
- Amplamente utilizado em vários setores: devido à sua resistência, o switch industrial é popular em setores como energia, transportes, óleo e gás, e mineração;
Conformidade com padrões industriais: o switch industrial atende aos padrões UL, CE e FCC, entre outras exigências comuns no mercado, garantindo sua qualidade e segurança.
Tabela dos Switches industriais da Kalatec
| Modelo | KTC-IS3005F-5TX | KTC-IS3008G-8GT |
| Portas | Ethernet: 5 portas 10/100Base-TX Portas RJ45 (5° é a porta uplink) | Ethernet: 8 portas 10/100Base-TX Portas RJ45 |
| Alimentação | Entrada alimentação redundante, 9 até 32Vcc | Entrada alimentação redundante, 12 até 58Vcc |
| Proteção | Contra inversão de polaridade e sobre tensão | Contra inversão de polaridade e sobre tensão |
| Funções | Ajustável Dip switch | Ajustável switch |
| Porta isolada | Porta isolada | |
| Controle de fluxo | Controle de fluxo | |
| QoS | QoS | |
| Broadcast storm restrain | Broadcast storm restrain | |
| 10K Bytes Jumbo frame | 10K Bytes Jumbo frame | |
| Proteção Surto Tensão | Tensão 4KV | Tensão 4KV |
| Proteçaõ Porta Ethernet | Proteção contra surto nas portas Ethernet: IEC 61000-4-5 Nível 3 (4KV/2KV??10/700us) | Proteção contra surto nas portas Ethernet: IEC 61000-4-5 Nível 3 (4KV/2KV??10/700us) |
| Descarga eletrostática | (ESD) aéreo-15kV | (ESD) aéreo-15kV |
| Grau de Proteção | IP40 sem ventilação | IP40 sem ventilação |
| Montagem | Trilho Din | Trilho Din |
| Temperatura | -40 oC ~+75 oC | -40 oC ~+75 oC |
| Dimensão | (98x98x48)mm | (130x98x30)mm |
| Catalogo | KTC-IS3005F-5TX | KTC-IS3008G-8GT |
Como escolher o switch industrial?
Ao escolher switches industriais, considere alguns critérios essenciais. Primeiro, verifique se o switch possui o recurso full duplex. Este recurso, comum nos switches gerenciáveis, permite o fluxo bidirecional de dados, reduzindo colisões e tornando a transmissão de dados mais eficiente.
A resistência às condições industriais também é crucial. O switch deve suportar um amplo range de temperatura (-40ºC a 75ºC), resistindo ao calor dos painéis elétricos. Os switches industriais devem ser protegidos por um invólucro metálico para resistir a interferências eletromagnéticas que poderiam afetar o processo produtivo.
Além disso, para evitar custos de reposição, procure switches com proteção anti-circuitos. No que diz respeito à segurança dos dados, os recursos de segurança são fundamentais, especialmente em ethernet switches e net switches.
Em suma, a escolha do switch industrial deve levar em conta a eficiência, resistência e segurança do equipamento.
Tipos de switches industriais
Switch Industrial Ethernet 5 portas
O switch industrial KTC-IS3005F-5TX é o comutador Ethernet de classe industrial não gerenciado com 5 portas 10 / 100Base-TX RJ45. Ele apresenta isolamento de porta, controle de fluxo, portas QoS (ports1-2) e função de restrição de tempestade de transmissão, que podem ser configuradas pelo Dip na parte superior do invólucro.
O KTC-IS3005F-5TX também é um dispositivo amigável e de alto custo-benefício para utilização industrial essencial de rede Ethernet, com:
- Entrada de energia de 12 até 58 Vcc;
- Entrada redundante com proteção contra inversão de polaridade e sobre tensão;
- Invólucro de alumínio sem ventilador proteção IP40 para instalação sobre trilho Din;
- Temperatura de operação de -40oC até 75oC que atende as normas de Interferência Eletromagnética (EMI) e Compatibilidade Eletromagnética (EMC).
Sendo assim, um ótimo dispositivo para ambientes industriais em vários segmentos como, petróleo e gás, químico, Vigilância IP e processamento na área da automação industrial.

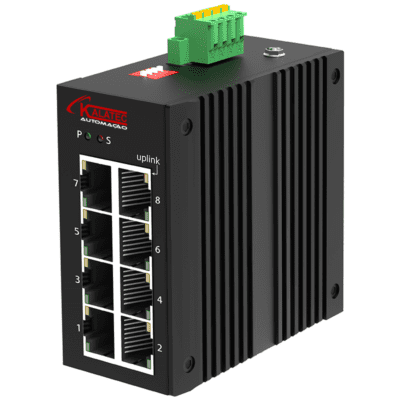

Switch Industrial Ethernet 8 portas
O switch industrial KTC-IS3008G-8GT é o comutador Ethernet de classe industrial não gerenciado com 8 portas 10 / 100Base-TX RJ45. Ele apresenta isolamento de porta, controle de fluxo, portas QoS (ports1-2) e função de restrição de tempestade de transmissão, que podem ser configuradas pelo Dip na parte superior do invólucro.
O KTC-IS3008G-8GT também é um dispositivo amigável e de alto custo-benefício para utilização industrial essencial de rede Ethernet, com:
- Entrada de energia de 12 até 58 Vcc;
- Entrada redundante com proteção contra inversão de polaridade e sobre tensão;
- Invólucro de alumínio sem ventilador proteção IP40 para instalação sobre trilho Din;
- Temperatura de operação de -40oC até 75oC que atende as normas de Interferência Eletromagnética (EMI) e Compatibilidade Eletromagnética (EMC).
É um ótimo dispositivo para ambientes industriais em vários segmentos como, petróleo e gás, químico, Vigilância IP e processamento na área da automação industrial.
Fale com os nossos especialistas em automação industrial com mais de 30 anos de experiência!
Na era da conectividade, a eficiência do processo produtivo depende de uma comunicação de dados robusta e simultânea. Neste contexto, o switch industrial tornou-se um componente indispensável para empresas que buscam aprimorar suas redes de conexão.
Com um switch industrial, você garante confiabilidade na rede, comunicação de alta velocidade e resistência – reduzindo custos de infraestrutura.
Para o seu próximo projeto, escolha a expertise de quem entende do assunto. Em nosso catálogo, oferecemos uma variedade de soluções em automação industrial. Fale conosco através do formulário abaixo e descubra como o switch industrial pode transformar a sua produção!
