Acoplamento para motores de passo e encoder
Os acoplamentos de fole são amplamente utilizados em sistemas de automação industrial que exigem transmissão de torque com alta precisão e ausência de folga mecânica. Compactos e leves, oferecem excelente capacidade de compensação de desalinhamentos entre eixos, contribuindo para a redução de vibrações e o aumento da vida útil dos componentes do sistema.

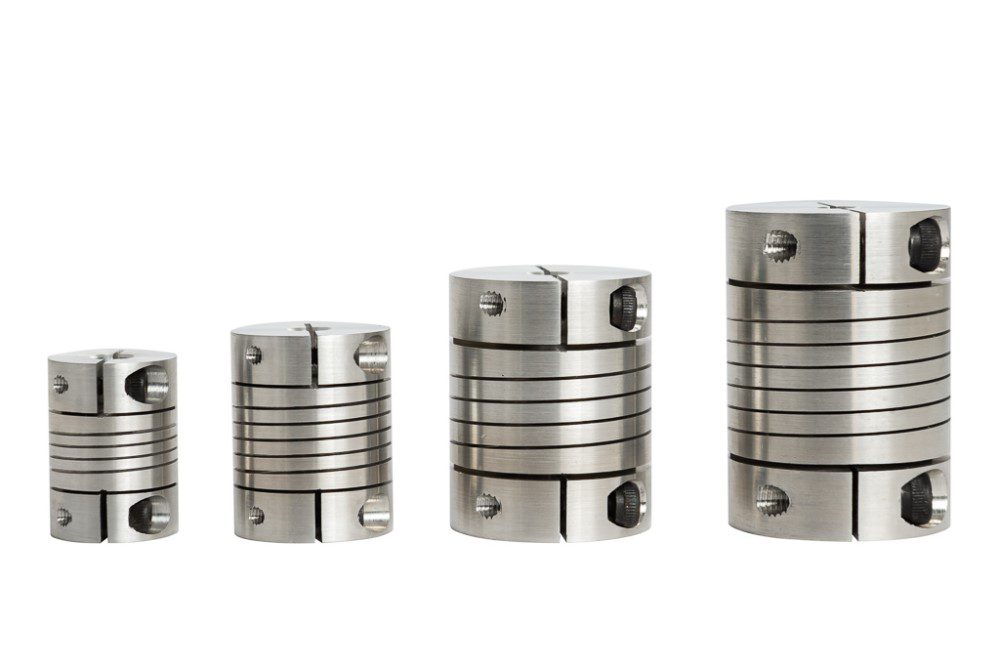

Disponíveis nos modelos AF e AS, os acoplamentos de fole possuem elevada rigidez torcional e flexibilidade angular, características que garantem uma transmissão de movimento precisa e confiável. Além disso, podem atuar como um elemento de proteção mecânica em situações de sobrecarga.
Os modelos AF e AS são recomendados para aplicações de baixo torque, sendo frequentemente utilizados em motores de passo NEMA 17, NEMA 23, NEMA 34, encoders, fusos de esferas e outros sistemas de posicionamento que exigem alta precisão.
Características do Acoplamento de Alumínio Tipo Fole:
Os acoplamentos AF e AS foram desenvolvidos para compensar desalinhamentos entre eixos, reduzindo vibrações e aumentando a vida útil dos componentes do sistema de transmissão. A tabela abaixo apresenta os principais parâmetros de torque, desalinhamento permitido, rigidez e inércia para cada tamanho disponível.
Comparação entre os modelos AF e AS, destacando as configurações de montagem e fixação dos acoplamentos flexíveis.
Dimensões e Diâmetros Disponíveis do Acoplamento AF/AS
| Modelo | Diâmetro (mm) | Comprimento L (mm) | Furo d1/d2 H7 |
|---|---|---|---|
| AF20 | 20 | 28 | 6,35 a 8 |
| AF25 | 25 | 32 | 6,35 a 11 |
| AF32 | 32 | 40 | 6,35 a 12 |
| AF35 | 35 | 50 | 6,35 a 17 |
Especificações Técnicas do Acoplamento AF e AS
| Tamanho | Torque Nominal (Nm) | Desalinhamento Radial (mm) | Desalinhamento Axial (mm) | Rigidez Radial | Rigidez Axial | Rigidez Torcional (Nm/rad) |
|---|---|---|---|---|---|---|
| AF20 | 1,4 | 0,2 | 0,4 | 135 | 150 | 420 |
| AF25 | 2,5 | 0,2 | 0,4 | 147 | 158 | 1350 |
| AF32 | 7 | 0,25 | 0,45 | 178 | 225 | 2000 |
| AF35 | 8,5 | 0,25 | 0,45 | 185 | 260 | 2250 |
A escolha correta do acoplamento é fundamental para garantir desempenho, precisão e confiabilidade em sistemas de transmissão mecânica.
Além dos modelos AF e AS, a Kalatec oferece diversas opções de acoplamentos flexíveis para servomotores, motores de passo e aplicações industriais. Conheça nossa linha completa de acoplamentos.
