Para que serve o Atuador Linear Elétrico?
O Atuador Linear Elétrico LA-J é um dispositivo compacto e econômico, alimentado por uma fonte de energia de 12V ou 24V. Ele é utilizado para mover objetos em linha reta, sendo ideal para aplicações onde é necessário controle preciso de movimento.
Equipado com fusos trapezoidais e chaves de limite internas, o atuador para automaticamente quando atinge o fim de seu curso, prevenindo superaquecimento. Além disso, sua instalação é fácil e o controle é simples, necessitando apenas de uma fonte de energia correspondente à sua tensão (12V ou 24V).
Em que máquinas posso usar o Atuador Linear Elétrico?
O Atuador Linear Elétrico pode ser utilizado em diversas máquinas e equipamentos, incluindo:
- Máquinas agrícolas: para ajustar a posição de componentes como pás e braços;
- Equipamentos médicos: em camas hospitalares, cadeiras de rodas e dispositivos de elevação;
- Máquinas industriais: para automação de processos e movimentação de peças;
- Automação residencial: em sistemas de abertura de janelas, portas e controle de cortinas;
- Equipamentos de escritório: em mesas ajustáveis e cadeiras ergonômicas;
- Veículos especiais: em rampas de acesso e mecanismos de ajuste de assentos.
Como é feito o controle de posição do Atuador Linear Elétrico?
Para controlar a posição do Atuador Linear Elétrico, ele vem equipado com um potenciômetro interno de 0-10K. Isso permite o controle externo da posição através de um sinal analógico de 0-10V.
Como funciona o controle de velocidade do atuador elétrico?
O Atuador Linear Elétrico é construído com um Motor de Ímã permanente DC e variar a velocidade é muito simples com o uso da Placa de chaveamento PWM.
Quais as características técnicas do Atuador Linear Elétrico com potenciômetro?
- Capacidade de Carga: Modelos de 200 a 2000N;
- Curso úteis: Modelos de 50 a 600mm;
- Tipo de Motor: DC com escovas;
- Tipo de Fuso: Trapezoidal;
- Regime de Trabalho: 25% ( 25% do tempo em movimento e 75% em descanso);
- Tensão de Alimentação: 24V (Opcional 12V);
- Corrente de Consumo: Máxima 2,5A @24v;
- Capacidade de carga: Máxima 2000N (consulte o modelo);
- Fim de Curso: Interno e não ajustável;
- Grau de Proteção: IP65;
- Resolução do Potenciômetro: 1mm +/-10%;
- Feedback: Potenciômetro 0-10KΩ +/-10%;
- Potenciômetro Modelos A,B,C: 200mm 10KΩ = 0.0464K?;
- Potenciômetro Modelos G,H,I,J: 300mm 10KΩ = 0.0294K?;
- Temperatura Ambiente: -40 oC a +65 oC;
- Vida útil: 50.000 ciclos;
- Material: Alumino 6062;
- Nível de Ruído: <45dB;
- Certificações: CE/RoHS/ISO-9001-2008;
- Comprimento do cabo de energização: 500mm ou Customizado conforme pedido.
Relação Máximo Curso Útil x Capacidade de Carga do Atuador Linear Elétrico
| Modelo | Máxima Carga(N) | Máximo Curso (mm) | Máxima Velocidade com carga (mm/s) |
| KTC-LA-J-A | 2000 | 200 | 4 |
| KTC-LA-J-B | 1600 | 300 | 5,5 |
| KTC-LA-J-C | 1200 | 400 | 8 |
| KTC-LA-J-G | 800 | 500 | 8 |
| KTC-LA-J-H | 600 | 500 | 11 |
| KTC-LA-J-I | 400 | 600 | 22 |
| KTC-LA-J-J | 200 | 600 | 45 |
Perguntas Frequentes

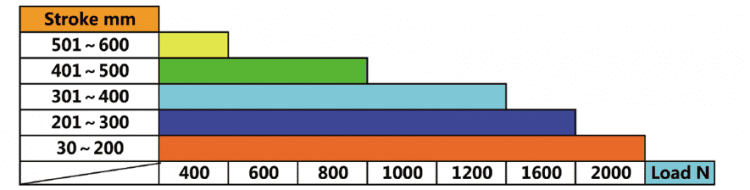

Tabela de Curso Útil x Capacidade de Carga para Atuador Linear LA-J
Tabela de Consumo de Corrente do Atuador LA-J
Nota: Os atuadores com curso de até 300mm são fornecidos com potenciômetro interno 0-10K e acima desse curso são fornecidos com o feedback através de sensor Hall.
- Atuadores com codigo A~E – Curso 200mm = 10KΩ (Resolução de 0.0464 KΩ por 1mm de curso )
- Atuadores com codigo F~J – Curso 300mm = 10KΩ (Resolução de 0.0294 KΩ por 1mm de curso )
Como Codificar o Atuador KTC-LA-J:
Posso usar Atuador Elétrico Linear integrado com servo motor?
Sim, o Atuador Linear Elétrico pode ser usado junto com um servo motor. Essa integração oferece maior precisão e controle no movimento, permitindo ajustes rápidos e exatos.
A combinação de um atuador linear com um servo motor é ideal para aplicações que exigem controle preciso de posição e velocidade, como na automação industrial, robótica, sistemas de visão automatizada e equipamentos médicos avançados.
Como comprar Atuador Elétrico Integrado online?
Para adquirir um Atuador Elétrico Linear de forma rápida e segura, visite a loja online da Kalatec. Nossa plataforma oferece uma ampla variedade de atuadores elétricos de alta qualidade, garantindo que você encontre o modelo ideal para suas necessidades.
Aqui na Kalatec, você desfruta de uma experiência de compra fácil e conveniente, com descrições detalhadas de produtos e suporte especializado. Nossos atuadores são conhecidos pela durabilidade, precisão e eficiência, perfeitos para diversas aplicações industriais e comerciais.
Se precisar de ajuda na decisão do modelo ideal, nossa equipe está à disposição para fornecer suporte personalizado. Entre em contato conosco para esclarecer dúvidas e solicitar um orçamento!
Qual a dimensão do atuador elétrico linear vendido pela Kalatec?
Curso até 300mm , L=S+140mm
Curso >300mm e < 500mm,L=S+150mm Curso >500mm e < 600mm,L=S+160mm Onde S= Curso Útil (mm)Acessório:
Suporte de Extremidades para Fixação do atuador: LA-ZJ-01 (Código Kalatec: 6759)
Potenciômetro Interno 3 Fios ( Referência 0-10k)
Ligação Interna das Chaves Fim de Curso
Ligação de Fim de Curso Interno
