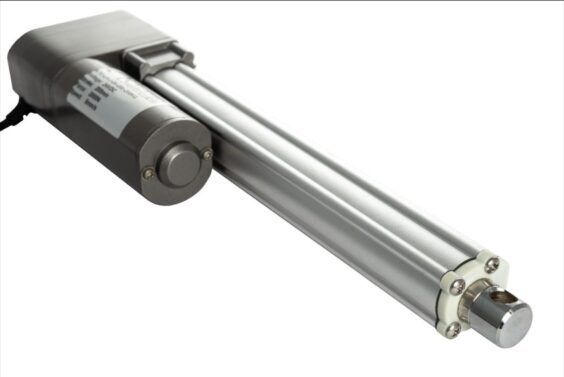

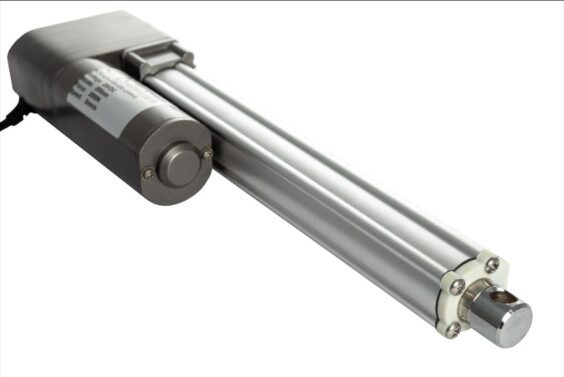

O atuador linear elétrico LA-J é uma solução compacta e confiável para aplicações que exigem movimento linear controlado em equipamentos industriais e sistemas automatizados. Utilizando motor elétrico DC e sistema de transmissão por fuso, o atuador converte o movimento rotativo do motor em deslocamento linear preciso da haste.
Projetado para oferecer facilidade de integração, baixo nível de manutenção e operação eficiente, o atuador linear LA-J pode ser utilizado em diversos tipos de equipamentos que necessitam empurrar, puxar ou posicionar cargas com segurança.
Graças à sua construção robusta e às diferentes opções de curso, força e feedback de posição, o LA-J é amplamente aplicado em máquinas industriais, equipamentos automatizados, dispositivos de ajuste e sistemas de movimentação em diversos setores.
Aplicações do atuador linear elétrico LA-J
O atuador linear elétrico LA-J é indicado para aplicações que exigem movimento linear confiável, fácil integração elétrica e operação simples em equipamentos industriais e sistemas automatizados.
Principais aplicações:
- Equipamentos industriais e sistemas automatizados
- Máquinas de limpeza industrial (sweepers)
- Dispositivos de ajuste e posicionamento em máquinas
- Sistemas de abertura automática de janelas
- Equipamentos e mecanismos de movimentação leve
Especificações do Atuador Linear Elétrico LA-J
| Parâmetro | Especificação |
|---|---|
| Capacidade de carga | Modelos de 200 N a 2000 N |
| Carga máxima | até 2000 N |
| Curso útil | até 600 mm com potenciômetro ou 1000mm sem potenciômetro |
| Tipo de motor | Motor DC com escovas |
| Tipo de fuso | Fuso trapezoidal |
| Regime de trabalho | 25% (25% em movimento / 75% em descanso) |
| Tensão de alimentação | 24 VDC (opcional 12, 36 ou 48 VDC) |
| Corrente máxima | 2,5 A @ 24 V |
| Fim de curso | Interno e não ajustável |
| Grau de proteção | IP65 |
| Feedback de posição | Potenciômetro 0–10 kΩ ±10% |
| Resolução do potenciômetro | 1 mm ±10% |
| Potenciômetro (modelos A, B, C) | 200 mm – 10 kΩ ≈ 0,0464 kΩ/mm |
| Potenciômetro (modelos G, H, I, J) | 300 mm – 10 kΩ ≈ 0,0294 kΩ/mm |
| Temperatura ambiente | −40 °C a +65 °C |
| Vida útil | 50.000 ciclos |
| Material do corpo | Alumínio 6062 |
| Nível de ruído | < 45 dB |
| Certificações | CE, RoHS, ISO 9001:2008 |
| Comprimento do cabo | 500 mm (customizável sob pedido) |
Nota: As características podem variar de acordo com o modelo e configuração do atuador linear LA-J.
Modelos do Atuador Linear LA-J
| Modelo | Força Máx (N) | Curso útil ( com feedback) | Velocidade sem carga (mm/s) | Velocidade com carga (mm/s) |
|---|---|---|---|---|
| KTC-LA-J-A | 2000 | 200 | 5 | 4 |
| KTC-LA-J-B | 1600 | 200 | 7 | 5,5 |
| KTC-LA-J-C | 1200 | 200 | 10 | 8 |
| KTC-LA-J-D | 700 | 200 | 20 | 14 |
| KTC-LA-J-E | 300 | 200 | 40 | 30 |
| KTC-LA-J-F | 1200 | 300 | 8 | 6 |
| KTC-LA-J-G | 800 | 300 | 10 | 8 |
| KTC-LA-J-H | 600 | 300 | 15 | 11 |
| KTC-LA-J-I | 400 | 300 | 30 | 22 |
| KTC-LA-J-J | 200 | 300 | 55 | 45 |
Nota sobre curso útil: Para modelo sem potenciômetro (feedback) o curso útil pode ser até 1000mm
Nota sobre feedback de posição
Os atuadores lineares LA-J podem ser fornecidos com diferentes sistemas de feedback de posição, dependendo do curso do atuador.
- Atuadores com curso até 300 mm são fornecidos com potenciômetro interno de 0–10 kΩ.
- Atuadores com curso acima de 300 mm são fornecidos com sensor Hall para feedback de posição.
Resolução do potenciômetro
| Modelos | Curso | Potenciômetro | Resolução |
|---|---|---|---|
| A ~ E | 200 mm | 10 kΩ | 0,0464 kΩ por mm |
| F ~ J | 300 mm | 10 kΩ | 0,0294 kΩ por mm |
Como Codificar o Atuador KTC-LA-J:
Dimensões do atuador linear LA-J
O comprimento total do atuador varia de acordo com o curso útil.
| Curso útil (S) | Comprimento total (L) |
|---|---|
| até 300 mm | L = S + 140 mm |
| > 300 mm e < 500 mm | L = S + 150 mm |
| > 500 mm e < 600 mm | L = S + 160 mm |
Onde:
- S = curso útil do atuador (mm)
- L = comprimento total do atuador retraído
Suporte de Extremidades para Fixação do atuador: LA-ZJ-01 (Código Kalatec: 6759)
Potenciômetro Interno 3 Fios ( Referência 0-10k)
Ligação Interna das Chaves Fim de Curso
Ligação de Fim de Curso Interno
Conclusão
O atuador linear elétrico LA-J é uma solução confiável e versátil para aplicações que exigem movimento linear controlado em máquinas e sistemas automatizados. Com diferentes opções de força, curso e velocidade, esse atuador pode ser facilmente integrado em diversos tipos de equipamentos industriais.
Se você está procurando o atuador linear ideal para sua aplicação, a equipe técnica da Kalatec Automação pode ajudar no dimensionamento e na seleção do modelo mais adequado.
