Driver de Motor de Passo DM860
O Driver de Motor de Passo DM860 é um componente essencial em sistemas de controle de motores de passo, amplamente utilizado em aplicações que exigem alta precisão de posicionamento, como impressoras 3D, máquinas CNC (Controle Numérico Computadorizado), robótica e muito mais.
Neste texto, exploraremos as características, o funcionamento e as aplicações do Driver DM860, destacando por que ele é a escolha ideal para suas necessidades de automação industrial.
Como funciona um Driver DM860?
O driver 2DM860 converte os sinais de controle fornecidos por um microcontrolador, CLP ou computador em movimento físico do motor, permitindo um controle preciso e eficiente.
Características do Driver 2DM860
O Driver de Motor de Passo DM860 é um componente essencial para sistemas de controle de motores de passo, oferecendo uma série de características notáveis que o tornam adequado para uma ampla gama de aplicações industriais. Abaixo estão as principais características que destacam a eficiência e a versatilidade deste driver:
Corrente de Saída Ajustável
O Driver DM860 permite ajustar a corrente de saída para atender às necessidades específicas do motor de passo conectado. Isso é crucial para otimizar o desempenho e evitar o superaquecimento do motor, garantindo uma operação segura e eficiente.
Suporte a Micro-Passos
O Driver 2DM860 suporta micro-passos, permitindo um movimento mais suave e preciso. Esta característica é particularmente importante em aplicações que exigem alta precisão, como impressoras 3D e máquinas CNC.
Proteção contra Sobrecarga e Temperatura
O driver possui proteção contra sobrecorrente e sobretensão, garantindo a segurança do sistema. Além disso, conta com um sistema de resfriamento eficiente para evitar o superaquecimento, aumentando a durabilidade e a confiabilidade do equipamento.
Interface Simplificada
A interface de controle do Driver DM860 é fácil de usar, com entrada de pulso e direção, sinais NPN ou PNP de 5 a 24V. Isso facilita a integração com controladores e sistemas existentes, tornando a configuração rápida e intuitiva.
Ampla Faixa de Tensão de Alimentação
Projetado para operar em uma ampla faixa de tensões de alimentação, o Driver DM860 é flexível em diferentes configurações, funcionando com alimentação DC de 30-110VDC ou AC de 24 a 80VAC. Isso o torna adaptável a diversas necessidades industriais.

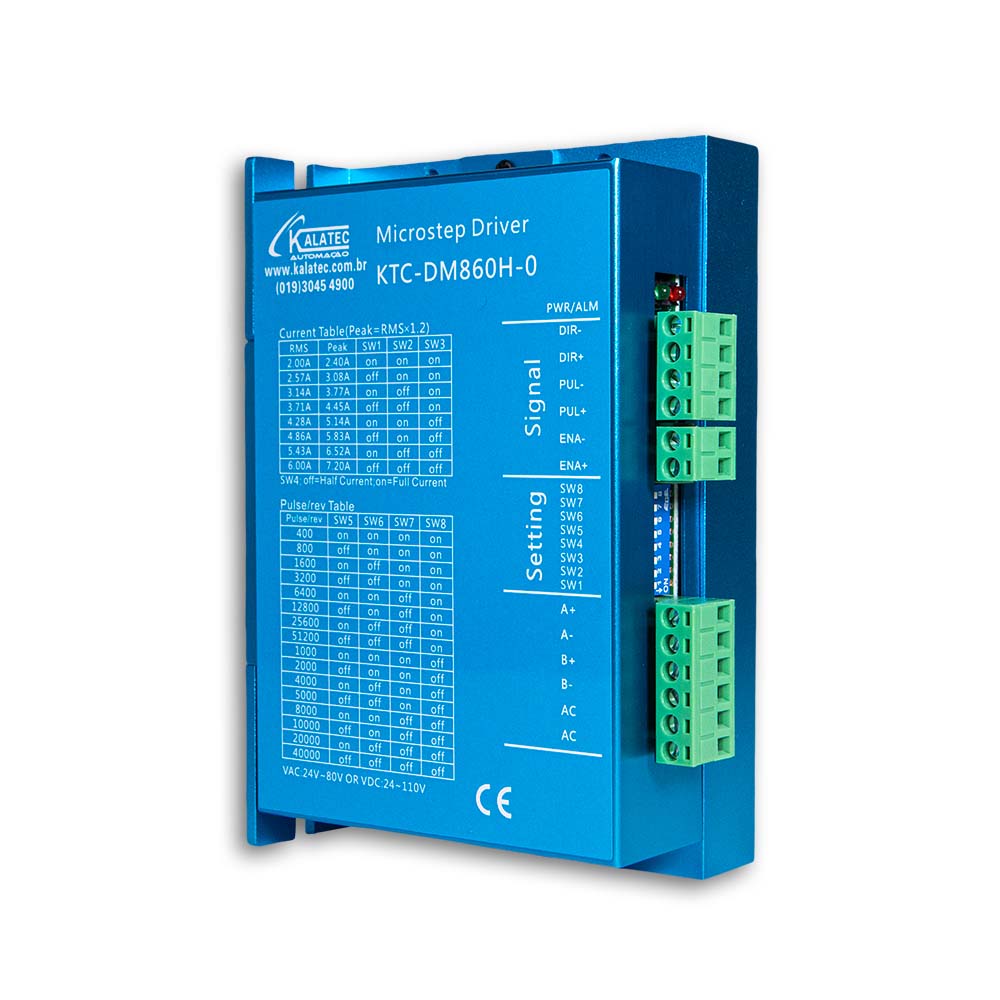

DM860 – Detalhes e Recursos
- Modelo: KTC-DM860H-0 (Código Kalatec 7619)
- Código Antigo: 2DM860H (6348)
- Tecnologia: Driver digital com tecnologia de 32 bits.
- Operação Silenciosa: Baixo ruído e baixa temperatura.
- Tensão de Alimentação: Nominal de 30-110VDC ou 24 a 80VAC.
- Corrente de Saída: 8 faixas de 1,5-6,0A RMS, com pico de 8,4 Amperes.
- Resolução: 16 configurações entre 400 a 51.200 PPR.
- Redução Automática de Corrente: Reduz a corrente automaticamente quando o motor está parado.
- Isolamento Óptico Interno: Resposta de frequência máxima de 200kHz.
- Compatibilidade: Adequado para motores de passo Nema 34.
- Proteções Internas: Contra sobretensão, subtensão e sobrecorrente.
- Sinais de Controle: Pulso/Direção NPN de 5 ~ 24VDC.
- Dimensões: 157 x 97,5 x 53 mm.
- Peso: 580 gramas.
Indicação de Fontes de Alimentação
Para garantir a proteção e a máxima performance dos drivers de motores de passo, é essencial utilizar fontes chaveadas de alta qualidade. As fontes de alimentação da Kalatec são certificadas CE, UL e RoHS, com eficiência superior a 90%.
Fonte Recomendada: Fonte 48V PSK-PSL-48-350W.
Aplicações do Driver DM860
O Driver DM860 encontra uma ampla gama de aplicações em diferentes setores industriais:
- Impressoras 3D: Controla com precisão os movimentos dos eixos, permitindo a criação de objetos tridimensionais detalhados.
- Máquinas CNC: Utilizado para controlar o posicionamento preciso de ferramentas de corte, gravação ou fresagem em materiais diversos.
- Robótica: Empregado para controlar os movimentos dos braços robóticos, garantindo movimentos suaves e precisos.
- Equipamentos de Laboratório: Utilizado em laboratórios que precisam de movimentos precisos em equipamentos, como microscópios.
Conclusão
O Driver de Motor de Passo 2DM860 desempenha um papel fundamental em sistemas que requerem controle preciso de motores de passo.
Suas características versáteis, capacidade de micro-passo e ampla faixa de tensão de alimentação o tornam uma escolha popular em diversas aplicações, desde impressoras 3D até máquinas CNC e robótica.
Com a capacidade de ajustar a corrente de saída e a proteção contra sobrecarga, ele oferece um alto grau de flexibilidade e confiabilidade para sistemas que exigem precisão e desempenho consistentes.
