Fontes de alimentação 48VDC de 150W, 350W e 500W para máquinas, painéis elétricos e sistemas de movimento.
Fontes de alimentação 48VDC de 150W, 350W e 500W para máquinas, painéis elétricos e sistemas de movimento.
A linha de fontes chaveadas 48VDC da Kalatec é indicada para alimentação de equipamentos de automação industrial, incluindo drivers de motores de passo e sistemas Easy Servo.
Com modelos de diferentes potências e correntes, você pode selecionar a fonte mais adequada às necessidades elétricas da sua aplicação
Escolha a fonte 48VDC ideal para sua aplicação
Compare abaixo os modelos disponíveis e selecione a potência e a corrente mais adequadas para o seu projeto.
| Modelo | Tensão de saída | Potência | Corrente de saída | Código kalatec |
|---|---|---|---|---|
| PSK-LRS-150-48 | 48VDC | 150W | 3,12A | 9101 |

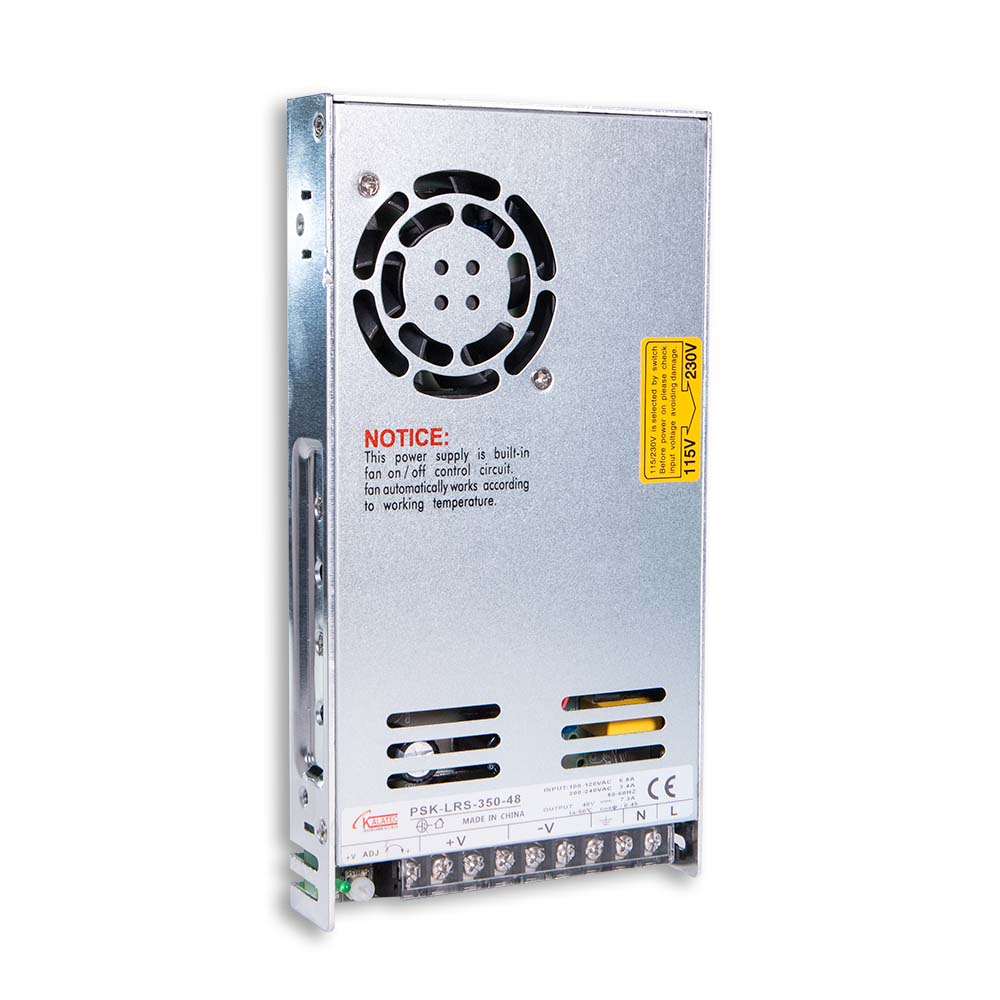

| PSK-LRS-350-48 | 48VDC | 350W | 7,3A | 7452 |
| PSK-S-500-48 | 48VDC | 500W | 10,4A | 7930 |
Fonte de alimentação 48VDC para máquinas e painéis elétricos
A fonte chaveada converte a alimentação em corrente alternada da rede elétrica para uma tensão contínua utilizada pelos equipamentos do sistema.
Nas aplicações de automação industrial, a escolha correta da fonte deve considerar principalmente tensão de saída, corrente disponível, potência necessária e características dos equipamentos alimentados.
Os modelos 48VDC da Kalatec atendem diferentes níveis de demanda, permitindo utilizar a potência adequada ao projeto sem limitar a solução a um único modelo.
Principais características das fontes 48VDC
Entre as características disponíveis na linha estão:
- saída nominal de 48VDC;
- modelos de 150W, 350W e 500W;
- correntes de até 10,4A;
- ajuste da tensão de saída entre 43 e 52VDC;
- alimentação 90–132VAC ou 180–264VAC, conforme especificação;
- proteção contra sobrecarga;
- proteção contra sobretensão;
- proteção contra sobretemperatura;
- ventilação forçada;
- instalação em painel
Onde utilizar uma fonte chaveada 48VDC?
As fontes 48VDC podem ser utilizadas em diferentes sistemas industriais compatíveis com essa tensão de alimentação.
Drivers para motores de passo
Em sistemas com motores de passo, a fonte fornece energia ao driver responsável pelo acionamento do motor.
A tensão e a corrente da fonte devem ser selecionadas considerando as especificações do driver, a quantidade de eixos e as condições de operação da máquina.
Sistemas Easy Servo
Drivers de sistemas Easy Servo compatíveis com alimentação em 48VDC também podem ser alimentados pelas fontes da linha.
A escolha da potência deve considerar a configuração completa do sistema de movimento.
Máquinas e equipamentos industriais
As fontes também podem integrar painéis elétricos de máquinas que utilizem componentes compatíveis com alimentação em 48VDC.
São aplicações comuns em projetos de automação, movimentação e controle industrial.
Como escolher uma fonte 48VDC?
Escolher uma fonte somente pela tensão de saída não é suficiente.
Para definir o modelo adequado, considere:
Tensão de alimentação
Verifique se o equipamento ou driver utilizado no projeto admite alimentação em 48VDC e qual é a faixa de tensão recomendada pelo fabricante.
Corrente necessária
A fonte deve possuir capacidade de corrente compatível com o conjunto de dispositivos que serão alimentados.
Potência
A potência elétrica pode ser determinada pela relação:
P = V × I
Em uma alimentação de 48VDC, por exemplo, o aumento da corrente necessária também aumenta a potência exigida da fonte.
Quantidade de equipamentos
Em máquinas com vários drivers ou dispositivos alimentados pela mesma fonte, o dimensionamento deve considerar o conjunto completo e o regime de funcionamento da aplicação.
Fonte 48V para motor de passo
Em sistemas de movimento, existe uma diferença importante entre a corrente nominal do motor e a corrente solicitada da fonte de alimentação.
A fonte normalmente alimenta o driver do motor de passo, que controla eletronicamente a corrente aplicada às fases do motor.
Por isso, o dimensionamento não deve ser realizado apenas multiplicando a corrente indicada no motor pelo número de eixos.
É importante avaliar:
- modelo do driver;
- tensão de alimentação admitida;
- quantidade de motores;
- corrente configurada nos drivers;
- perfil de movimento;
- regime de operação da máquina.
Esse dimensionamento ajuda a selecionar corretamente entre os modelos de 150W, 350W ou 500W disponíveis.
Proteções para aplicações industriais
A proteção da alimentação é um fator importante para a confiabilidade do sistema de automação.
Conforme o modelo, as fontes da linha contam com recursos de proteção contra condições como:
- sobrecarga;
- sobretensão;
- sobretemperatura.
Esses recursos ajudam a proteger a fonte durante situações anormais de operação.
As condições específicas de atuação e recuperação das proteções devem ser verificadas na ficha técnica do equipamento.
Por que comprar sua fonte 48VDC na Kalatec?
Mais importante do que escolher apenas tensão e potência é selecionar uma fonte compatível com todo o sistema de automação.
A Kalatec atua há mais de três décadas fornecendo componentes e soluções para fabricantes de máquinas, integradores e profissionais de automação industrial.
Além das fontes de alimentação, é possível desenvolver a solução com componentes como:
- motores de passo;
- drivers;
- sistemas Easy Servo;
- CLPs;
- IHMs;
- inversores de frequência;
- sistemas de movimentação linear.
Precisa de uma fonte chaveada 48VDC?
Conte para nossa equipe quais equipamentos serão alimentados, a quantidade de eixos e as características da aplicação.
A Kalatec ajuda você a selecionar a fonte de alimentação adequada para o seu projeto.
