    Encoder Incremental

    Início » Encoder Incremental

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

    Saiba mais sobre o Encoder Incremental

    Encoder Incremental é um dispositivo eletromecânico que converte o movimento linear ou rotativo de um eixo em sinais elétricos digitais. Esses sinais podem ser usados ??para determinar a posição, velocidade e direção do movimento. O Encoder Incremental é amplamente utilizado em sistemas de controle e automação, como robótica, máquinas-ferramenta e sistemas de transporte.

    Na prática, o funcionamento do Encoder Incremental auxilia no controle de posição, ângulo, movimento de carga, número de rotações, entre outros controles relacionados a movimentos rotativos ou lineares.

    Os encoders incrementais Kalatec atendem à mais variada gama de aplicações, pois seus sensores oferecem saídas de pulsos em onda quadrada (nível TTL), com resolução de 1 a 5000 pulsos por revolução e, normalmente, possuem 4 canais de quadratura (A+, A-, B+, B-) e um sinal denominado Z – que é utilizado para orientação ou referência.




    Informações AdicionaisDownloadsOutros

    Além do encoder incremental, existe também o absoluto

    Os encoders mais comuns são do tipo Incremental e Absoluto. O Encoder Incremental gera pulsos discretos e sequenciais, de acordo com o deslocamento. No entanto, na falta de energia elétrica, o valor incrementado é perdido.

    No caso do Encoder Absoluto, que mede e converte a posição angular de um eixo em um código digital único (representando a posição absoluta do eixo), apesar de haver uma maior complexidade na geração de pulsos, a principal vantagem é que o incremento é acumulativo e pode ser somado ou subtraído em função da direção.

    Por isso, quando falta energia elétrica, o valor deslocado fica armazenado em uma memória retentiva e garante a retomada do processo na energização.



    Onde o sensor encoder incremental é utilizado

    Bastante versátil, o Encoder Incremental é utilizado em equipamentos mecânicos diversos, muito comuns em projetos de automação industrial. Os processos produtivos que requerem medição e controle com precisão para determinar posição e velocidade se beneficiam do produto, que informa alterações de posição em tempo real e contribui para o acompanhamento mais eficaz do trabalho de equipamentos de alta velocidade.

    O Encoder Incremental também monitora e dá feedback sobre a movimentação em sistemas com transportadores mecânicos, equipamentos robóticos, máquinas CNC e CMM, e diferentes tipos de motores. Este equipamento eletromecânico pode ser usado com CLPs, inversores de frequência, tacômetros, contadores e outros dispositivos. Ele ainda controla multieixos, posicionamento de motores de passo, mede tensão, checa posição de esteiras e bobinas, etc.

    Além disso, é adotado em mouses, botões de controle de equipamentos eletrônicos, eixos rotativos de antenas de radar, elevadores prediais e até em máquinas agrícolas.

    Modelos Encoder Incremental das linhas 4006 e 44:

    Confira quais os modelos de Encoder Incremental disponíveis aqui na Kalatec e adquira o dispositivo eletromecânico ideal para permitir que sistemas de controle e automação monitorem a posição, velocidade e direção de componentes móveis:

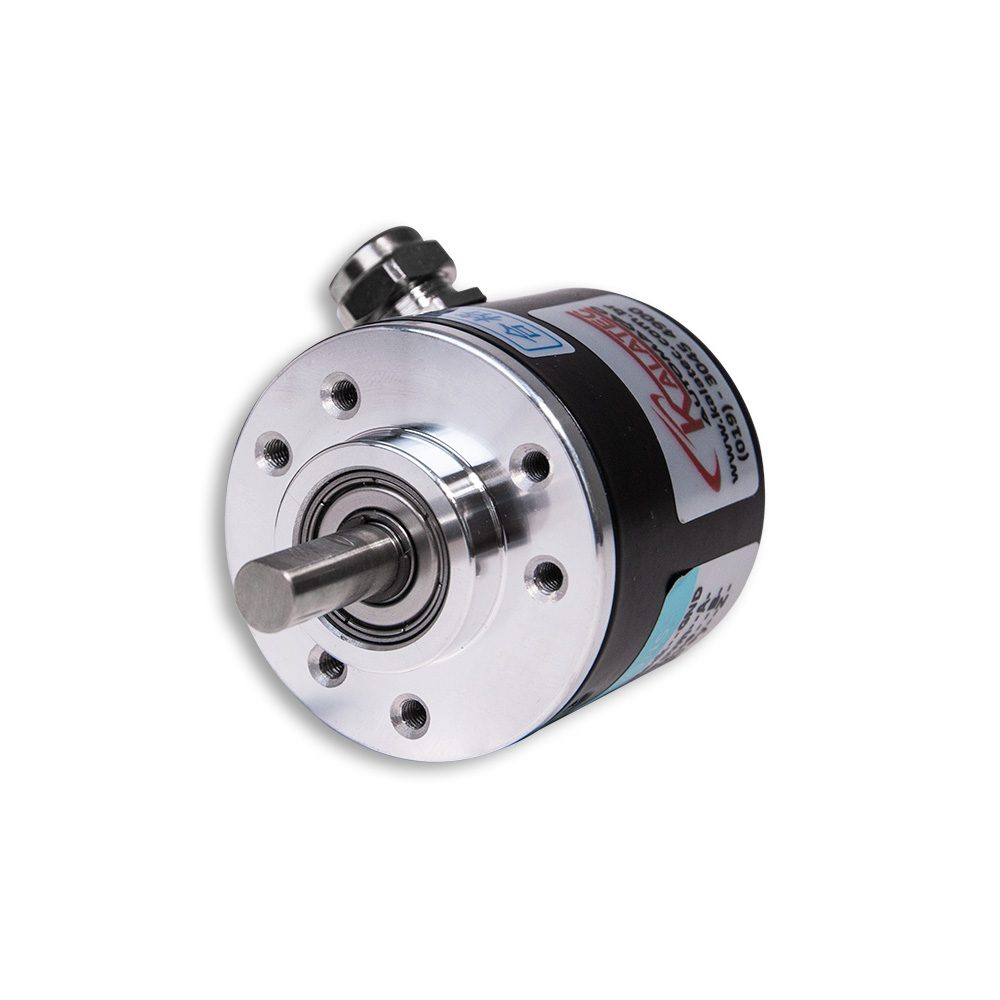

    • (6990) ktc-4006-0621-0360:Resolução   360 PPR –  Saída 5VDC  – Eixo 6mm
    • (6989) ktc-4006-0621-1000: Resolução 1000 PPR – Saída 5VDC –  Eixo 6mm
    • (6988) ktc-4006-0621-2500:Resolução 2500 PPR – Saída 5VDC – Eixo 6mm
    • (7242)  4010-0611-6000:Resolução 6000 PPR – Saída 5~24VDC – Eixo 10mm
    • (225)    44VE-0612-0500:Resolução 500 PPR –  Saída 5~24VDC – Eixo Vazado 3/8″
    • (232)    44VF-0612-0500:Resolução 500 PPR –  Saída 5~24VDC – Eixo Vazado 1/4″



    Demais modelos Encoder Incremental sob encomenda:

    A Kalatec também oferece opções de Encoder Incremental sob encomenda para seu negócio. Conheça os modelos disponíveis:

    • Encoder Incremental Série 75: Eixo vazado e resolução até 2500 PPR;
    • Encoder Incremental Série 40: Diâmetro Carcaça 40mm e eixo 1/4? ou 6mm – Resolução até 1024 PPR;
    • Encoder Incremental Série 58: Diâmetro Carcaça 58mm – Material Aço Inox – Resolução até 5000 PPR.



    Tire todas as suas dúvidas sobre Encoder Incremental com a gente

    Apesar de não ser o único dispositivo de controle na automação industrial, o Encoder Incremental é certamente um dos equipamentos mais conhecidos e mais utilizados em feedback de motores, como servomotores, sistemas lineares e rotativos.

    Ele possibilita à indústria controlar a posição e a velocidade de dispositivos – variáveis importantes para o processo de automação. Além disso, o uso do Encoder Incremental permite controlar grandes operações de forma simples, apenas com o uso de um CLP para processar as informações. Desta maneira, o custo e o tempo que diversas atividades demandam são reduzidos, bem como a interferência de erros, tornando o processo mais simples e, assim, aumentando o retorno do ROI.

    Para saber qual modelo de Sensor Encoder Incremental Kalatec mais atende às suas necessidades, entre em contato com a nossa equipe de especialistas preenchendo o formulário abaixo. Vamos te ajudar a encontrar o produto mais eficiente para sua aplicação.

    • Encoder-KTC-4006-0621-xxx
    • Encoder-incemental-serie-40
    • Encoder-incremental-serie-44v
    • Encoder-incremental-serie-58
    • Encoder-incremental-serie-75

    Perguntas frequentes

    O que é Encoder Incremental?

    O Encoder Incremental é um dispositivo eletromecânico que converte o movimento mecânico de um eixo em sinais elétricos digitais incrementais. Esses sinais são usados ??para determinar a posição relativa, velocidade e direção do movimento.

    Devido ao seu custo mais baixo e facilidade de implementação em comparação com os Encoders Absolutos, os Encoders Incrementais são amplamente utilizados em sistemas de controle e automação, como robótica, máquinas-ferramenta e sistemas de transporte.

    No entanto, eles necessitam de um ponto de referência para determinar a posição atual após interrupções de energia ou reinicializações do sistema.

    Quais as aplicações do Encoder Incremental?

    Os encoders incrementais são usados ??em diversas aplicações em sistemas de controle e automação, devido à sua capacidade de medir a posição relativa, velocidade e direção de movimento. Algumas das principais aplicações incluem:

    1. Robótica: medição da posição e velocidade dos braços robóticos, garantindo movimentos precisos e controlados;
    2. Máquinas-ferramenta: monitoramento do posicionamento e deslocamento de componentes móveis, como fusos, mesas e cabeçotes, em máquinas CNC, tornos e fresadoras;
    3. Sistemas de transporte: controle de velocidade e posicionamento de esteiras transportadoras, elevadores e guindastes;
    4. Impressoras e plotters: rastreamento do movimento e posicionamento do cabeçote de impressão, garantindo precisão na impressão e no corte;
    5. Equipamentos médicos: posicionamento preciso de componentes em dispositivos como tomógrafos e equipamentos de radiologia;
    6. Sistemas de medição: medição de deslocamento linear ou angular em dispositivos como micrômetros, escalas lineares e inclinômetros;
    7. Automação industrial: controle de posicionamento e velocidade de motores, atuadores e outros componentes em linhas de montagem e processos de fabricação.

    Essas são apenas algumas das muitas aplicações dos codificadores incrementais, dispositivos eletromecânicos bastante valorizados por sua simplicidade, custo-benefício e versatilidade.



    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
