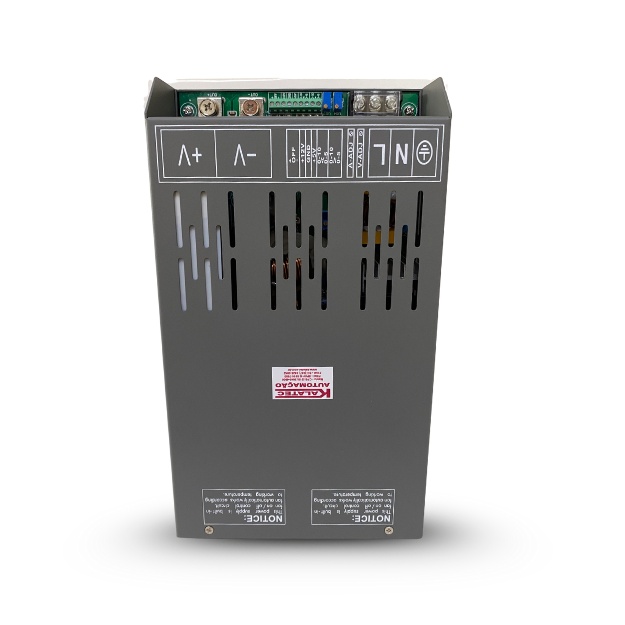

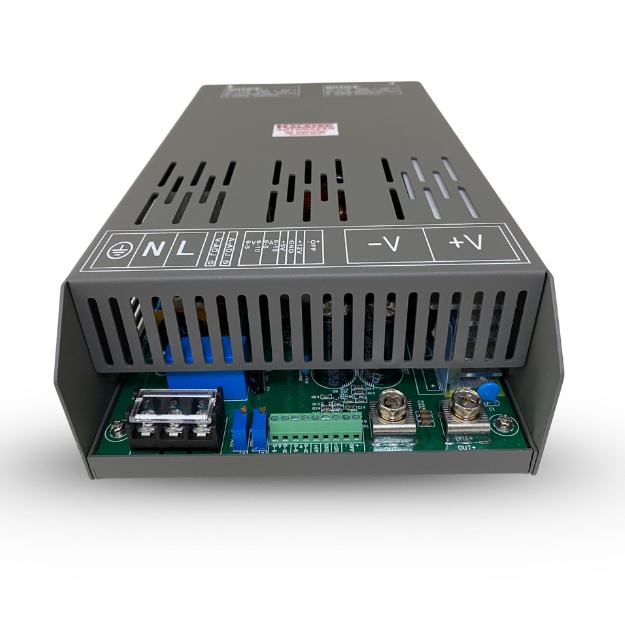

A fonte chaveada 72V KTC-P190-2000-72 , é especialmente indicada para aplicações com drivers de motores de passo e sistemas stepservo, oferecendo tensão contínua estável para acionamentos que exigem alto desempenho dinâmico, torque elevado e resposta rápida.
Em projetos corretamente dimensionados, uma única fonte KTC-P190-2000 de 72V pode alimentar até 4 motores stepservo Nema 34 simultaneamente. .
A utilização de 72V DC em drivers de motores de passo ou drivers de stepservo permitem melhor desempenho em altas rotações, redução da queda de torque em regimes dinâmicos e maior eficiência no controle de corrente dos enrolamentos,
Ficha Técnica – Fonte Chaveada 72V DC | 2000 W
| Característica | Descrição Técnica |
|---|---|
| Modelo / Código | KTC-P190-2000 (10774) |
| Tipo de Fonte | Fonte chaveada industrial |
| Potência Nominal | 2000 W |
| Tensão de Saída | 72 V DC |
| Faixa de Regulagem | 36~72VDC |
| Corrente Nominal de Saída | 27,7 A |
| Faixa de Ajuste de Tensão | Ajustável via potenciômetro |
| Tensão de Entrada AC | 180 – 264 VAC |
| Tensão de Entrada DC | 245 – 370 VDC |
| Frequência de Entrada | 45 – 65 Hz |
| Eficiência | 90% |
| Ripple e Ruído (72 V) | ≤ 500 mV |
| Precisão da Tensão | ± 1 % |
| Regulação de Linha | ≤ 0,5 % |
| Regulação de Carga | ≤ 1 % |
| Proteções Integradas | Curto-circuito, sobrecorrente e sobretemperatura |

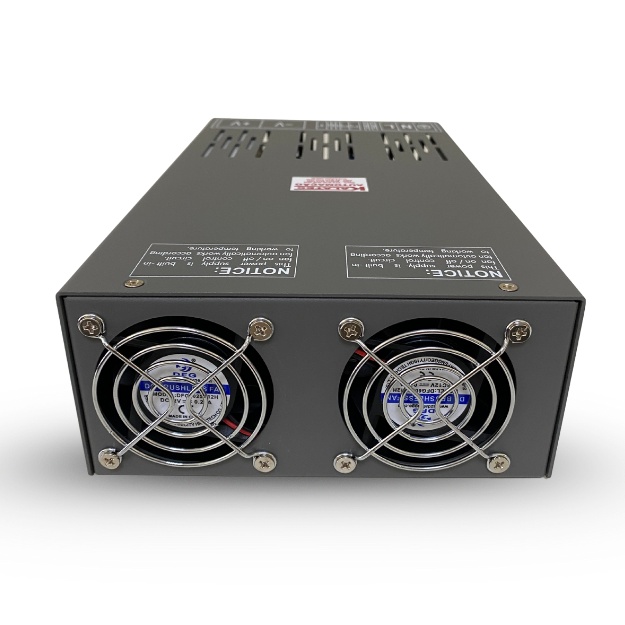

| Método de Refrigeração | Ventilação forçada |
| Controle / Ajuste Externo | Entrada analógica 1: 0–5 V (ajuste corrente )
Entrada analógica 2: 0–10 V (ajuste tensão) |
| Medidas do Produto | 277×155×70mm (C×L×A) |
| Aplicações Indicadas | Drivers de motores de passo, stepservo NEMA 34 |
Aplicações da Fonte Chaveada 72V em Drivers de Motores de Passo e Stepservo
A fonte chaveada 72V DC 2000W é indicada para aplicações industriais que utilizam drivers de motores de passo e sistemas stepservo, especialmente em projetos que demandam alto torque, resposta dinâmica e alimentação estável para múltiplos eixos.
Esse tipo de fonte é amplamente empregado em máquinas CNC Router de 4 eixos, mesas de coordenadas, robôs cartesianos, eixos lineares, máquinas especiais e sistemas automatizados, permitindo a alimentação centralizada de até 4 motores stepservo NEMA 34.
Conclusão
A fonte chaveada 72V DC 2000W representa uma solução robusta e confiável para sistemas de automação que utilizam drivers de motores de passo e stepservo, oferecendo alta eficiência, estabilidade de tensão e proteções elétricas integradas.
Quando corretamente dimensionada, essa fonte contribui diretamente para o desempenho, a confiabilidade e a vida útil dos acionamentos, sendo ideal para aplicações industriais de médio e alto desempenho.
👉 Para entender os princípios de funcionamento, vantagens e critérios gerais de seleção, acesse a página principal sobre fontes chaveadas industriais.
