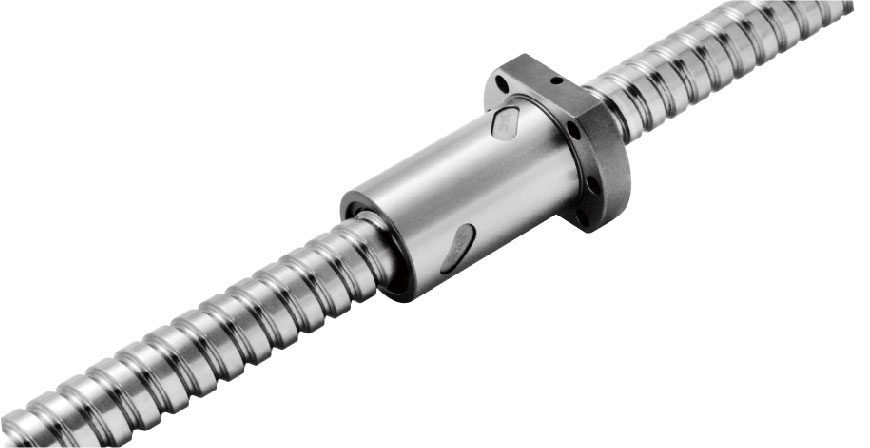

Fuso de Esferas 80mm
O fuso de esferas 80 mm é projetado para aplicações de grande porte que exigem elevada capacidade de carga, rigidez estrutural e precisão no deslocamento linear, mesmo sob esforços contínuos e severos.
Construído em aço liga endurecido e retificado, este fuso apresenta alta eficiência mecânica, reduzindo o torque necessário para movimentação de cargas significativas e garantindo movimentos suaves, silenciosos e repetitivos.
Esse diâmetro é amplamente utilizado em prensas industriais, máquinas CNC de grande porte, equipamentos de conformação, extrusoras e atuadores lineares de alta tonelagem, onde confiabilidade e durabilidade são essenciais.
Características Técnicas do Fuso 80 mm
- Diâmetro nominal: 80 mm
- Código SFU 8020
- Fuso esferas Laminado
- Classe de Precisão C07
- Erro máximo 0,05mm/315mm
- Máxima Folga Axial 0.12mm
- Diâmetro 80 mm
- Passo 20 mm
- Sentido da Rosca : Direita
- Castanha com Flange padrão DIN 69.051
- Material: aço liga endurecido e retificado
- Passos disponíveis: 10, 20 (ou sob consulta)
- Eficiência elevada: 90–98%
- Alta rigidez axial, ideal para cargas pesadas
- Repetibilidade superior, mesmo em longos cursos
- Compatibilidade com castanhas simples ou duplas de grande porte
Benefícios do Fuso de Esferas 80 mm
- Suporta cargas elevadas com grande segurança
- Alta eficiência, reduzindo torque necessário e consumo energético
- Precisão de posicionamento, mesmo com alta inércia
- Repetibilidade excelente, ideal para sistemas CNC e máquinas especiais
- Baixa folga e alta rigidez com castanhas duplas
- Durabilidade prolongada, mesmo em ambientes industriais agressivos
- Menor desgaste, graças ao movimento de esferas circulantes e lubrificação correta
Aplicações Recomendadas
O fuso de esferas 80 mm é ideal para:
- Prensas mecânicas e hidráulicas
- Equipamentos de conformação metálica
- Extrusoras de grande porte
- Eixos de máquinas CNC industriais
- Sistemas de elevação (lifting) industriais
- Máquinas especiais de alta carga
- Atuadores lineares de forte exigência
- Equipamentos de teste e compressão
Castanhas Compatíveis para Fuso 80 mm
Castanha Simples
- Adequada para velocidades maiores
- Bom equilíbrio entre rigidez e eficiência
Castanha Dupla
- Altíssima rigidez axial
- Ideal para eliminação de folga
- Recomendada em prensas, CNC e eixos verticais
- Conheça a Castanha Dupla DFUR8010
Critérios de Seleção para o Fuso de 80 mm
Para selecionar corretamente o fuso de esferas 80 mm, considere:
- Carga estática máxima
- Carga dinâmica do ciclo
- Precisão e repetibilidade desejadas
- Comprimento do curso e flexão admissível
- Velocidade de avanço (mm/s)
- Tipo de acionamento (servo, motor AC + redutor)
- Rigidez necessária do sistema
- Ambiente operacional e lubrificação
A engenharia da Kalatec faz o dimensionamento completo considerando torque, passo ideal, castanha e suporte mecânico. E para conhecer a linha completa de fusos de esferas kalatec, siga esse link.
