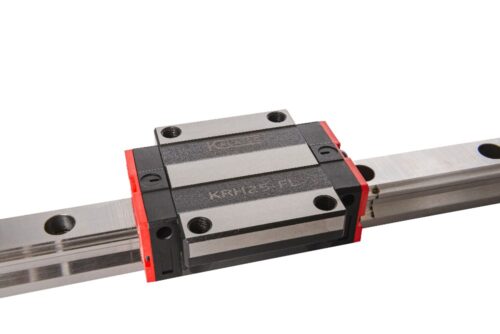

A guia linear 25 mm com aba KRH25FL foi desenvolvida para aplicações de automação industrial que exigem alta capacidade de carga, estabilidade dimensional e confiabilidade ao longo de ciclos contínuos de operação.
Seu projeto prioriza precisão no movimento linear e facilidade de alinhamento durante a montagem, atendendo aplicações industriais de maior exigência mecânica.
A qualidade do conjunto é reforçada pela seleção criteriosa dos materiais:
- Trilho fabricado em aço carbono S55C, proporcionando elevada resistência mecânica e durabilidade;
- Patim utiliza aço 20CrMo, garantindo robustez estrutural e excelente desempenho sob carga;
- Esferas em aço 52100, asseguram baixo atrito, alta resistência ao desgaste e movimento suave, contribuindo para longa vida útil do sistema.
Características técnicas da guia linear 25mm com aba
A guia linear 25mm com aba KRH25FL pertence à série H, desenvolvida para aplicações de carga pesada que exigem elevada rigidez, precisão dimensional e estabilidade operacional.
Seu projeto utiliza geometria de quatro linhas de contato, permitindo distribuição uniforme das cargas e excelente capacidade de absorção de esforços nas direções radial, lateral e reversa.
O sistema de circulação de esferas garante baixo atrito, movimento suave e repetibilidade, enquanto a aba no patim atua como referência mecânica durante a montagem, facilitando o alinhamento do conjunto e contribuindo para maior precisão do sistema ao longo da vida útil
Tabela técnica Patins e Trilho KRH25
| Item | Especificação |
|---|---|
| Comprimento Máx. | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme necessidade do projeto |
| Classe de Precisão | Classe N – 35 µm / 4000 mm |
| Tolerância Dimensional de Altura | 0,03 mm |
| Capacidade de Carga Dinâmica | 2.560 kgf |
| Capacidade de Carga Estática | 3.710 kgf |
| Momento Mx | 41,8 kgf·m |
| Momento My | 32,6 kgf·m |
| Momento Mz | 32,6 kgf·m |
| Peso do Bloco | 0,53 kg |
| Peso do Trilho | 3,25 kg/m |
| Parafuso do Bloco | M8 × 1P |
| Parafuso do Trilho | M6 × 1P × 20L |
| Rosca para Graxeira | M6 × 1P |
| Opções Adicionais | Trilhos cromados e versões com esferas de aço inox |
Modelos Disponíveis:
Padrão:
- KRH25-FL (4568) – Patins 25mm com aba aço carbono com liga aço cromo
- KR-25 (4562) – Trilho Linear perfil 25mm aço carbono com liga aço cromo
Aço cromo:
- KRH-25C-FL (8760): Patins com aba em aço cromo com esferas em aço inox
- KR-25C (8752) – Trilho Linear perfil 25mm cromada.

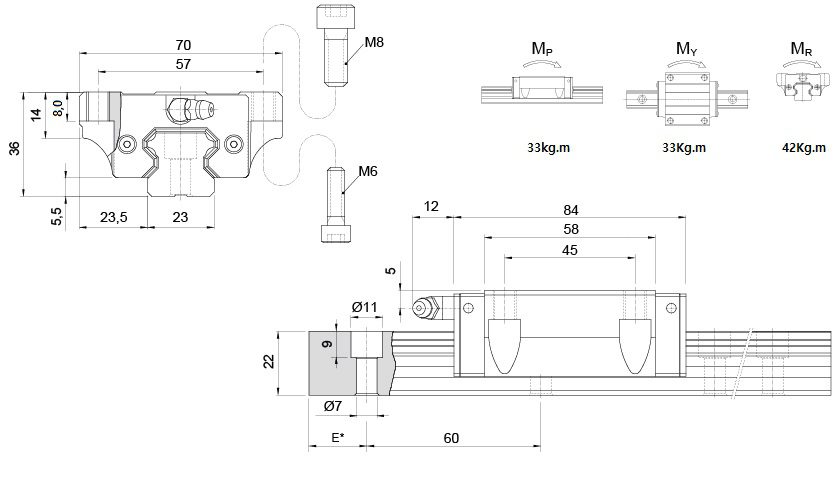

Medidas e dimensões do Patins e Trilho KRH25FL
KRH25FL – Guia Linear 25mm com aba
Aplicações recomendadas
A guia linear 25mm com aba é indicada para aplicações industriais que demandam precisão e robustez, sendo amplamente utilizada em máquinas CNC, centros de usinagem, tornos, máquinas de corte router, equipamentos de transporte industrial e sistemas de posicionamento de alta carga.
Também é adequada para eixos X, Y e Z em máquinas industriais, mesas de precisão, dispositivos de automação pesada e aplicações onde o alinhamento mecânico preciso e a estabilidade do movimento linear são requisitos críticos.
Intercambialidade
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRHxxVL | HGHxxCA | HSRxxR | MSAxxS | TRHxxVL | BRHxxB | BGXHxxBN | HRCxxMN |
| KRHxxFL | HGWxxCA | HSRxxA | MSAxxE | TRHxxFL | BRHxxA | BGXHxxFN | HRCxxFN |
A intercambiabilidade entre guias lineares está relacionada principalmente às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação. Essas características permitem adaptações em determinados projetos, mas não garantem que patins de uma marca sejam plenamente compatíveis com trilhos de outra.
Por esse motivo, a recomendação técnica é sempre utilizar patins e trilhos da mesma marca, assegurando o correto funcionamento, a pré-carga especificada e o desempenho esperado do sistema.
Em casos específicos, devido à similaridade do padrão HG entre as marcas Kalatec e Hiwin, é possível utilizar patins Kalatec em trilhos Hiwin; entretanto, nessa condição, a pré-carga não é garantida e o desempenho pode ser comprometido.
Para conhecer todos os modelos, variações e aplicações disponíveis, acesse a página principal de guias lineares da Kalatec e encontre a solução ideal para o seu projeto.
