A guia linear 15 mm sem aba é uma solução compacta e robusta para sistemas de automação industrial que exigem precisão dimensional e movimento linear eficiente. Sua construção sem aba facilita a integração em espaços reduzidos e permite fixação direta com parafusos M4, sem comprometer a capacidade de carga nem a confiabilidade operacional
Com a qualidade reconhecida da Kalatec, essa linha é fornecida com rigor dimensional, opções de pré-carga e suporte técnico especializado, garantindo longa vida útil e desempenho consistente mesmo em aplicações industriais exigentes.
Dados Técnicos – Guia Linear 15 mm
| Item | Especificação |
|---|---|
| Comprimento Máximo | Até 4000 mm (sem emendas) |
| Corte Personalizado | Conforme medidas do projeto |
| Classe de Precisão | Normal (C) – 37 µm / 4000 mm |
| Diferença Máx. Cota H | 0,03 mm |
| Carga Dinâmica | 1.138 kgf |
| Carga Estática | 1.697 kgf |
| Momento Mx | 12 kg·m |
| Momentos My e Mz | 11 kg·m |
| Tolerância Dimensional Altura | ± 0,1 mm |
| Peso do Bloco | 0,18 kg |
| Peso do Trilho | 1,45 kg/m |
| Parafuso do Bloco | Allen M4 × 0,7P × 5 mm |
| Parafuso do Trilho | Allen M4 × 0,7P × 16 mm |
| Rosca para Graxeira | M4 × 0,7P (acompanha 2 tampões) |

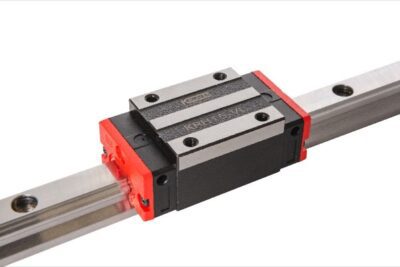

Recursos e Detalhes do Modelo KRH-15-VL
O modelo KRH-15-VL combina precisão dimensional e elevada durabilidade, sendo indicado para aplicações industriais que exigem movimento linear confiável e repetitivo. Suas características atendem a diferentes níveis de exigência mecânica, permitindo adaptação conforme a necessidade do projeto.
Modelos Disponíveis:
Padrão:
- KRH15-VL-N-Z0 (4572): Pré-Carga Leve 0-02C
- KRH15-VL-N-ZA (7249): Pré-Carga Média 0.05~0.07C
- KR-15 (4560) – Trilho Linear perfil 15mm aço carbono com liga aço cromo
Aço cromo:
- KRH-15C-VL (8757): Patins sem aba em aço cromo com esferas em aço inox
- KR-15C (8750) – Trilho Linear perfil 15mm cromada.
Medidas Patim KRH-15-VL
Guia Linear 15mm KRH15VL
Para saber como especificar corretamente uma guia linear, confira o conteúdo técnico desenvolvido por nossos especialistas no blog da Kalatec.
Intercambialidade
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRH15VL | HGH15CA | HSR15R | MSA15S | TRH15VL | BRH15B | BGXH15BN | HRC15MN |
A intercambiabilidade das guias lineares está relacionada principalmente às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação. Essa padronização possibilita adaptações em projetos existentes, porém não garante a compatibilidade total entre patins e trilhos de marcas diferentes.
Por esse motivo, a recomendação técnica é sempre utilizar patins e trilhos da mesma marca, assegurando o correto funcionamento, a pré-carga especificada e o desempenho esperado do sistema.
Em situações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa configuração, a pré-carga do conjunto não é garantida, podendo impactar a rigidez e a vida útil da aplicação.
