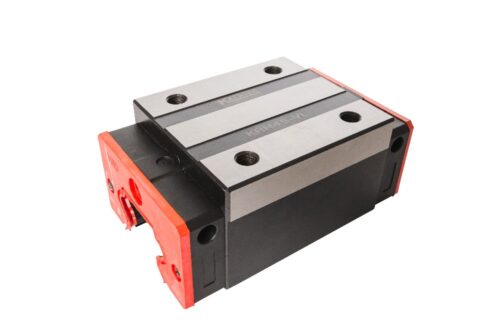

A guia linear 55 mm sem aba KRH55VL é indicada para aplicações de automação industrial que exigem altíssima capacidade de carga, máxima rigidez estrutural e elevada precisão no movimento linear, sendo especialmente recomendada para máquinas de grande porte, estruturas pesadas e sistemas submetidos a esforços mecânicos severos.
Seu design sem aba oferece flexibilidade de montagem em projetos com restrições laterais, mantendo desempenho estável mesmo sob cargas extremas.
Fabricada conforme os rigorosos padrões de qualidade Kalatec, a guia linear 55 mm sem aba proporciona movimento suave, baixo atrito e longa vida útil, atendendo aplicações industriais críticas que demandam confiabilidade, robustez mecânica e desempenho contínuo.
Tabela Técnica – Guia Linear e Patins 55 mm sem aba (KRH55VL)
| Item | Especificação |
|---|---|
| Comprimento Máximo | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme medidas do projeto |
| Classe de Precisão | Classe N |
| Erro de Paralelismo | 35 µm a cada 4000 mm |
| Diferença Máxima da Cota H (altura) | 0,03 mm |
| Capacidade de Carga Dinâmica | 11.454 kgf |
| Capacidade de Carga Estática | 14.851 kgf |
| Peso do Bloco KRH55VL | 4,17 Kg |
| Momento Mx | 366,1 Kgf.m |
| Momento My | 245,9 Kgf.m |
| Momento Mz | 254,9 Kgf.m |
| Parafuso do Bloco | M10 x 1P X 18L |
| Parafuso do Trilho | M12 x 1,25p X35L |
| Rosca para Graxeira | M10 x 0,9P macho ângulo de 135 graus |
| Peso do Trilho KR55 | 15,08 Kg/m |
Modelos Disponíveis:
Padrão:
- KRH55-VL (8921) – Patins 55mm sem aba aço carbono com liga aço cromo
- KR-55 (8919) – Trilho Linear perfil 55mm aço carbono com liga aço cromo
Intercambiabilidade da guia linear 55 mm sem aba
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRH55VL | HGH55CA | HSR55R | MSA55S | TRH55VL | BRH55B | BGXH55BN | HRC55MN |
A intercambiabilidade das guias lineares 55 mm está associada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação. Essa padronização permite substituições em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema. Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
