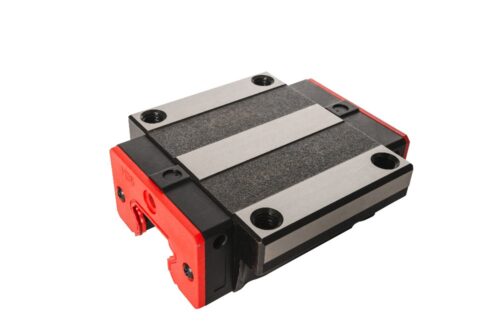

A guia linear 30 mm com aba KRH30FL é indicada para aplicações de automação industrial que exigem alta capacidade de carga, rigidez estrutural e precisão no movimento linear, especialmente em projetos que demandam maior facilidade de alinhamento durante a montagem.
A presença da aba no patim atua como referência mecânica, contribuindo para um posicionamento mais preciso e estável do conjunto.
Desenvolvida conforme os padrões de qualidade Kalatec, essa guia linear oferece elevado desempenho em regimes contínuos de operação, com movimento suave, excelente repetibilidade e longa vida útil, atendendo aplicações industriais de médio e grande porte que exigem confiabilidade e robustez mecânica.
Tabela Técnica – Guia Linear 30 mm com aba (KRH30FL)
| Item | Especificação |
|---|---|
| Comprimento Máx. | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme necessidade do projeto |
| Classe de Precisão | Classe N – 35 µm / 4000 mm |
| Tolerância Dimensional de Altura | 0,03 mm |
| Capacidade de Carga Dinâmica | 3.562 kgf |
| Capacidade de Carga Estática | 5.056 kgf |
| Momento Mr | 59,1 kgf·m |
| Momento Mp | 51,0 kgf·m |
| Momento My | 51,0 kgf·m |
| Peso do Bloco | 1,09 Kg |
| Peso do Trilho | 4,47 Kg/m |
| Parafuso do Bloco | M10 X 1P |
| Parafuso do Trilho | M8 X 1P |
| Rosca para Graxeira | M6 X 1P |
| Opções Adicionais | Trilhos cromados e versões com esferas de aço inox |
Modelos Disponíveis:
Padrão:
- KRH30-FL (4569) – Patins 30mm sem aba aço carbono com liga aço cromo
- KR-30 (4563) – Trilho Linear perfil 30mm aço carbono com liga aço cromo
Aço cromo:
- KRH-30C-FL (8762): Patins sem aba em aço cromo com esferas em aço inox
- KR-30C (8753) – Trilho Linear perfil 30mm cromada.
Medidas Patim KRH-30-FL
Intercambiabilidade da guia linear 30 mm
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRHxxVL | HGHxxCA | HSRxxR | MSAxxS | TRHxxVL | BRHxxB | BGXHxxBN | HRCxxMN |
| KRHxxFL | HGWxxCA | HSRxxA | MSAxxE | TRHxxFL | BRHxxA | BGXHxxFN | HRCxxFN |
A intercambiabilidade das guias lineares 30 mm está relacionada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação.
Essa padronização permite a substituição em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema.
Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
