A guia linear 35 mm com aba KRH35FL é indicada para aplicações de automação industrial que exigem elevada capacidade de carga, alta rigidez estrutural e precisão no movimento linear, com a vantagem adicional de facilidade de alinhamento durante a montagem. A aba do patim atua como referência mecânica, contribuindo para maior estabilidade do conjunto e redução do tempo de instalação.
Projetada conforme os padrões de qualidade Kalatec, a guia linear 35 mm com aba oferece movimento suave, excelente repetibilidade e longa vida útil, sendo amplamente aplicada em máquinas industriais de médio e grande porte que operam em ciclos contínuos e sob esforços mecânicos elevados
Tabela Técnica – Guia Linear e Patins 35 mm com aba (KRH35FL)
| Item | Especificação |
|---|---|
| Comprimento Máximo | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme medidas do projeto |
| Classe de Precisão | Classe N – Erro de paralelismo de 35µm /4000mm |
| Erro de Paralelismo | 35 µm a cada 4000 mm |
| Diferença Máxima da Cota H (altura) | 0,03 mm |
| Capacidade de Carga Dinâmica | 4.946 kgf |
| Capacidade de Carga Estática | 5.874 kgf |
| Peso do Bloco KRH35FL | 1,56 Kg |
| Momento Mx | 110 kgf·m |
| Momento My | 79,50 kgf·m |
| Momento Mz | 79,50 kgf·m |
| Parafuso do Bloco | M10 x 1p |
| Parafuso do Trilho | M8 × 1,25P × 25L |
| Rosca para Graxeira | M6 X 1P |
| Peso do Trilho KR35 | 6,30 kg/m |
| Opções Adicionais | Trilhos cromados e versões com esferas em aço inox |
Modelos Disponíveis:
Padrão:
- KRH35-FL (4570) – Patins 35mm sem aba aço carbono com liga aço cromo
- KR-35 (4564) – Trilho Linear perfil 35mm aço carbono com liga aço cromo
Aço cromo:
- KRH-35C-FL (8764): Patins sem aba em aço cromo com esferas em aço inox
- KR-35C (8754) – Trilho Linear perfil 35mm cromada.
Medidas Patim KRH-35-FL

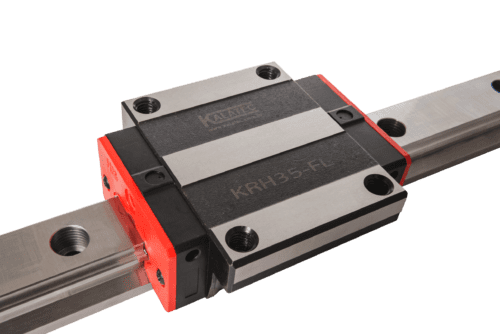

Patins 35mm com aba – KRH35FL
Intercambiabilidade da guia linear 35 mm com aba
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRHxxVL | HGHxxCA | HSRxxR | MSAxxS | TRHxxVL | BRHxxB | BGXHxxBN | HRCxxMN |
| KRHxxFL | HGWxxCA | HSRxxA | MSAxxE | TRHxxFL | BRHxxA | BGXHxxFN | HRCxxFN |
A intercambiabilidade das guias lineares 35 mm está relacionada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação.
Essa padronização permite a substituição em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema.
Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
