A guia linear 45 mm com aba KRH45FL é indicada para aplicações de automação industrial que exigem altíssima capacidade de carga, elevada rigidez estrutural e máxima estabilidade no movimento linear, especialmente em máquinas de grande porte e sistemas submetidos a esforços mecânicos elevados. A aba do patim atua como referência mecânica durante a montagem, facilitando o alinhamento e contribuindo para maior precisão do conjunto.
Fabricada conforme os padrões de qualidade Kalatec, a guia linear 45 mm com aba oferece movimento suave, excelente repetibilidade e longa vida útil, mesmo em regimes severos de operação contínua, sendo amplamente utilizada em aplicações industriais críticas que demandam confiabilidade e robustez.
Tabela Técnica – Guia Linear e Patins 45 mm com aba (KRH45FL)
| Item | Especificação |
|---|---|
| Comprimento Máximo | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme medidas do projeto |
| Classe de Precisão | Classe N |
| Erro de Paralelismo | 35 µm a cada 4000 mm |
| Diferença Máxima da Cota H (altura) | 0,03 mm |
| Capacidade de Carga Dinâmica | 7.674 kgf |
| Capacidade de Carga Estática | 10.218 kgf |
| Peso do Bloco KRH45FL | 2,79 Kg |
| Momento Mx | 198 Kgf.m |
| Momento My | 155 Kgf.m |
| Momento Mz | 155 Kgf.m |
| Parafuso do Bloco | M12 x 1P x 15L |
| Parafuso do Trilho | M12 x 35L |
| Rosca para Graxeira | M10 x 0,9P macho ãmgulo de 135 graus |
| Peso do Trilho KR45 | 10,41 Kg/m |
| Opções Adicionais | Trilhos cromados e versões com esferas em aço inox |
Modelos Disponíveis:
Padrão:
- KRH45-FL (4571) – Patins 45mm com aba aço carbono com liga aço cromo
- KR-45 (4565) – Trilho Linear perfil 45mm aço carbono com liga aço cromo
Aço cromo:
- KRH-45C-FL (8766): Patins com aba em aço cromo com esferas em aço inox
- KR-45C (8755) – Trilho Linear perfil 45mm cromada.

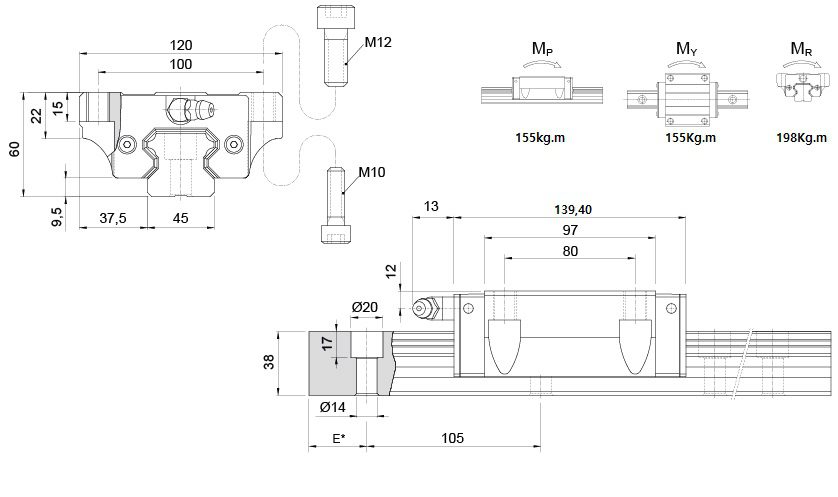

Medidas Patim KRH-45-FL
Patins 45mm com aba KRH45FL
Intercambiabilidade da guia linear KRH45FL com aba
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRH45FL | HGW45CA | HSR45A | MSA45E | TRH45FL | BRH45A | BGXH45FN | HRC45FN |
A intercambiabilidade das guias lineares 45 mm está relacionada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação. Essa padronização permite substituições em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema. Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
