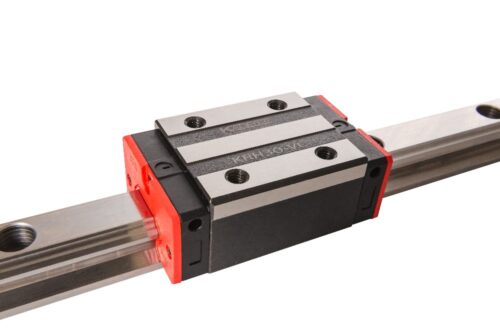

A guia linear 30 mm sem aba modelo KRH30VL é uma solução própria para sistemas de automação industrial que exigem alto desempenho, rigidez e precisão dimensional em deslocamentos lineares.
Seu design sem aba facilita a integração em projetos com espaço reduzido, oferecendo movimento suave, repetibilidade e confiabilidade mesmo sob cargas moderadas em ciclos contínuos de operação.
Desenvolvida dentro dos padrões de qualidade Kalatec, essa linha de guias proporciona rigor dimensional, opções de corte conforme necessidade de projeto e suporte técnico especializado, garantindo desempenho consistente em aplicações que demandam estabilidade e eficiência mecânica.
Tabela Técnica – Guia Linear 30 mm sem aba (KRH30VL)
| Item | Especificação |
|---|---|
| Comprimento Máx. | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme necessidade do projeto |
| Classe de Precisão | Classe N – 35 µm / 4000 mm |
| Tolerância Dimensional de Altura | 0,03 mm |
| Capacidade de Carga Dinâmica | 3.562 kgf |
| Capacidade de Carga Estática | 5.056 kgf |
| Momento Mr | 59,1 kgf·m |
| Momento Mp | 51,0 kgf·m |
| Momento My | 51,0 kgf·m |
| Peso do Bloco | 0,88 Kg |
| Peso do Trilho | 4,47 Kg/m |
| Parafuso do Bloco | M8 x 1P |
| Parafuso do Trilho | M8 × 1,25P × 25L |
| Rosca para Graxeira | M6 x 1P |
| Opções Adicionais | Trilhos cromados e versões com esferas de aço inox |
Modelos Disponíveis:
Padrão:
- KRH30-VL (4575) – Patins 30mm sem aba aço carbono com liga aço cromo
- KR-30 (4563) – Trilho Linear perfil 30mm aço carbono com liga aço cromo
Aço cromo:
- KRH-30C-VL (8763): Patins sem aba em aço cromo com esferas em aço inox
- KR-30C (8753) – Trilho Linear perfil 30mm cromada.

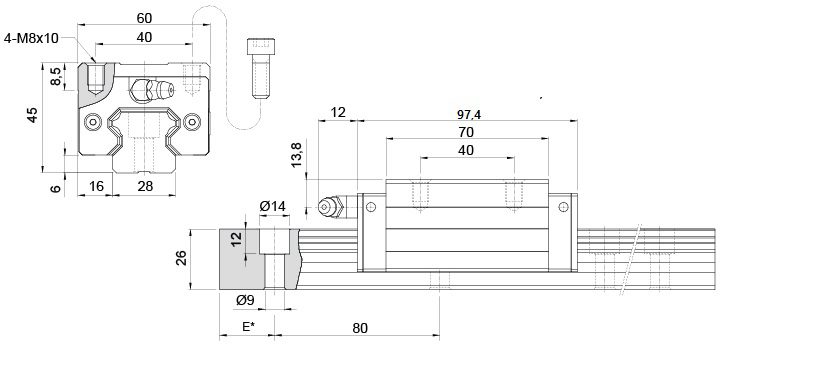

Medidas Patim KRH-30-VL
Medidas Guia Linear e Patins KRH30VL
Intercambiabilidade da guia linear 30 mm sem aba
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRHxxVL | HGHxxCA | HSRxxR | MSAxxS | TRHxxVL | BRHxxB | BGXHxxBN | HRCxxMN |
| KRHxxFL | HGWxxCA | HSRxxA | MSAxxE | TRHxxFL | BRHxxA | BGXHxxFN | HRCxxFN |
A intercambiabilidade das guias lineares 30 mm está relacionada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação.
Essa padronização permite a substituição em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema.
Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
