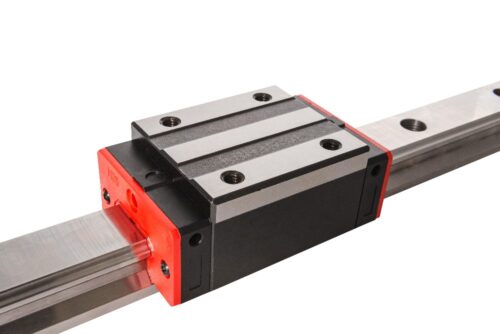

A guia linear 35 mm sem aba KRH35-VL é indicada para aplicações de automação industrial que exigem alta capacidade de carga, elevada rigidez estrutural e precisão no movimento linear, mantendo flexibilidade de montagem em projetos com restrição de espaço lateral.
Esse modelo é amplamente utilizado em máquinas industriais de médio e grande porte, onde estabilidade mecânica e repetibilidade são requisitos críticos.
Fabricada conforme os padrões de qualidade Kalatec, a guia linear 35 mm sem aba oferece excelente desempenho em regimes contínuos de operação, com movimento suave, baixo atrito e longa vida útil, atendendo aplicações que demandam robustez e confiabilidade operacional.
Tabela Técnica – Guia Linear e Patins 35 mm sem aba (KRH35-VL)
| Item | Especificação |
|---|---|
| Comprimento Máximo | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme medidas do projeto |
| Classe de Precisão | Classe N -35 µm / 4000 mm |
| Diferença Máxima da Cota H (altura) | 0,03 mm |
| Capacidade de Carga Dinâmica | 4.946 kgf |
| Capacidade de Carga Estática | 5.874 kgf |
| Peso do Bloco KRH35-VL | 1,45 kg |
| Peso do Trilho KR35 | 6,30 kg/m |
| Parafuso do Bloco | M8 x 1P |
| Parafuso do Trilho | M8 × 1,25P × 25L |
| Rosca para Graxeira | M6 x 1P |
| Opções Adicionais | Trilhos cromados e versões com esferas em aço inox |
Modelos Disponíveis:
Padrão:
- KRH35-VL (4576) – Patins 30mm sem aba aço carbono com liga aço cromo
- KR-35 (4564) – Trilho Linear perfil 35mm aço carbono com liga aço cromo
Aço cromo:
- KRH-35C-VL (8765): Patins sem aba em aço cromo com esferas em aço inox
- KR-35C (8754) – Trilho Linear perfil 35mm cromada.

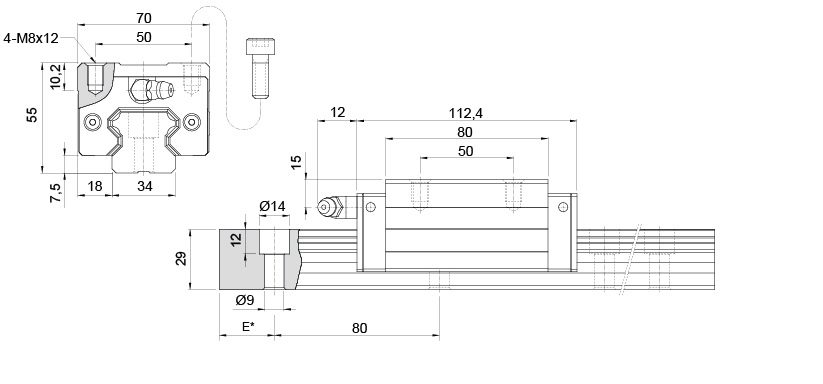

Medidas Patim KRH-35-VL
Guia Linear 35mm sem aba – KRH35VL
Intercambiabilidade da guia linear 35 mm sem aba
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRHxxVL | HGHxxCA | HSRxxR | MSAxxS | TRHxxVL | BRHxxB | BGXHxxBN | HRCxxMN |
| KRHxxFL | HGWxxCA | HSRxxA | MSAxxE | TRHxxFL | BRHxxA | BGXHxxFN | HRCxxFN |
A intercambiabilidade das guias lineares 35 mm está relacionada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação.
Essa padronização permite a substituição em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema.
Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
