A guia linear 45 mm sem aba KRH45VL é indicada para aplicações de automação industrial que exigem altíssima capacidade de carga, elevada rigidez estrutural e precisão no movimento linear, sendo ideal para máquinas de grande porte e sistemas sujeitos a esforços mecânicos elevados. Seu design sem aba permite flexibilidade de montagem em projetos com restrições laterais, mantendo desempenho estável e repetibilidade ao longo do tempo.
Fabricada conforme os rigorosos padrões de qualidade Kalatec, a guia linear 45 mm sem aba oferece movimento suave, baixo atrito e longa vida útil, mesmo em regimes severos de operação contínua, atendendo aplicações industriais críticas com alto nível de confiabilidade.
Tabela Técnica – Guia Linear e Patins 45 mm sem aba (KRH45VL)
| Item | Especificação |
|---|---|
| Comprimento Máximo | Até 4000 mm (sem emendas) |
| Corte do Trilho | Conforme medidas do projeto |
| Classe de Precisão | Classe N |
| Erro de Paralelismo | 35 µm a cada 4000 mm |
| Diferença Máxima da Cota H (altura) | 0,03 mm |
| Capacidade de Carga Dinâmica | 7.674 kgf |
| Capacidade de Carga Estática | 10.218 kgf |
| Peso do Bloco KRH45VL | 2,73 Kg |
| Momento Mx | 183,50 Kgf.m |
| Momento My | 137,70 Kgf.m |
| Momento Mz | 137,70 Kgf.m |
| Parafuso do Bloco | M10 x 1P |
| Parafuso do Trilho | M12 x 35L |
| Rosca para Graxeira | M10 x 0,9P macho ãmgulo de 135 graus |
| Peso do Trilho KR45 | 10,41 Kg/m |
| Opções Adicionais | Trilhos cromados e versões com esferas em aço inox |
Modelos Disponíveis:
Padrão:
- KRH45-VL (4577) – Patins 45mm sem aba aço carbono com liga aço cromo
- KR-45 (4565) – Trilho Linear perfil 45mm aço carbono com liga aço cromo
Aço cromo:
- KRH-45C-VL (8765): Patins sem aba em aço cromo com esferas em aço inox
- KR-45C (8755) – Trilho Linear perfil 45mm cromada.

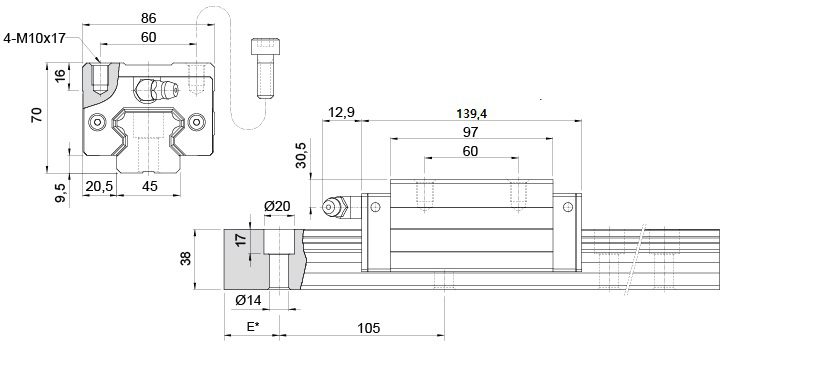

Medidas Patim KRH-45-VL

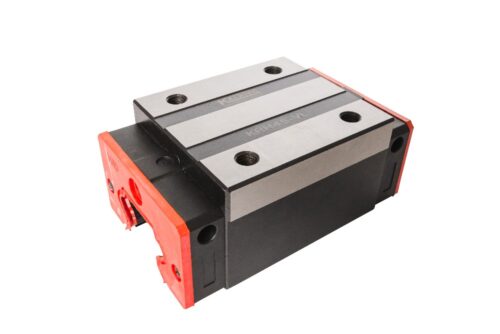

Patins 45mm sem aba KRH45VL
Intercambiabilidade da guia linear 45 mm sem aba
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRH45VL | HGH45CA | HSR45R | MSA45S | TRH45VL | BRH45B | BGXH45BN | HRC45MN |
A intercambiabilidade das guias lineares 45 mm está associada às dimensões de projeto, como a altura do conjunto montado e o espaçamento entre os furos de fixação. Essa padronização possibilita substituições em projetos existentes, porém não garante compatibilidade total entre patins e trilhos de marcas diferentes.
A recomendação técnica é sempre utilizar patins e trilhos da mesma marca para assegurar a pré-carga correta, o desempenho esperado e a vida útil do sistema. Em aplicações específicas, devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin, e vice-versa; entretanto, nessa condição, a pré-carga não é garantida.
Veja demais tamanhos e modelos na página principal de guias lineares.
