A guia linear 25 mm sem aba modelo KRH25VL é uma solução compacta e robusta para sistemas de automação industrial que exigem precisão dimensional, alta capacidade de carga e confiabilidade operacional. Seu design sem aba facilita a integração em projetos com espaço limitado, mantendo desempenho estável e repetibilidade ao longo dos ciclos de operação.
Desenvolvida com os padrões de qualidade Kalatec, essa linha de guias oferece rigor dimensional, opções de corte conforme necessidade de projeto e assistência técnica especializada, garantindo desempenho consistente mesmo nas aplicações industriais mais exigentes
Características das Guias Lineares SEM ABA modelo KRH-25-VL
| Item | Especificação |
|---|---|
| Comprimento Máx. | Até 4000 mm (sem emendas) |
| Classe de Precisão | Classe N – 35 µm / 4000 mm |
| Tolerância Dimensional de Altura | 0,03 mm |
| Pré Carga | Pré-Carga Leve 0-02C |
| Capacidade de Carga Dinâmica | 2.560 kgf |
| Capacidade de Carga Estática | 3.710 kgf |
| Momento Mx | 41,8 kgf·m |
| Momento My | 32,6 kgf·m |
| Momento Mz | 32,6 kgf·m |
| Peso do Bloco | 0,53 kg |
| Peso do Trilho | 3,25 kg/m |
| Parafuso do Bloco | M6 × 1P |
| Parafuso do Trilho | M6 × 1P × 20L |
| Rosca para Graxeira | M6 × 1P |
Modelos Disponíveis:
Padrão:
- KRH25-VL (4574) – Patins 25mm sem aba aço carbono com liga aço cromo
- KR-25 (4562) – Trilho Linear perfil 25mm aço carbono com liga aço cromo
Aço cromo:
- KRH-25C-VL (8761): Patins sem aba em aço cromo com esferas em aço inox
- KR-25C (8752) – Trilho Linear perfil 25mm cromada.

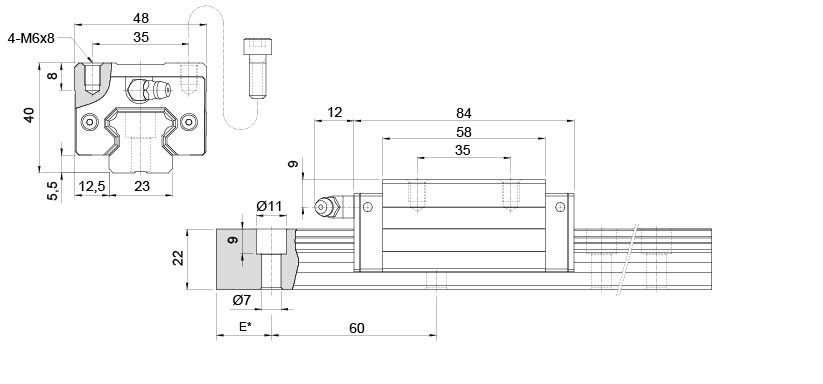

Medidas Patim KRH-25-VL

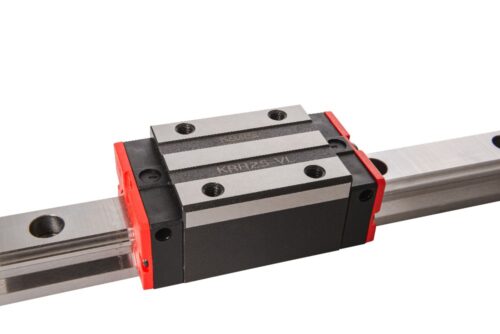

Patins 25mm sem aba KRH25VL
Para saber como especificar corretamente uma guia linear, confira o conteúdo técnico desenvolvido por nossos especialistas no blog da Kalatec.
Intercambialidade
| KALATEC | HIWIN | THK | PMI | TBI | ABBA | STAF | CPC |
| KRHxxVL | HGHxxCA | HSRxxR | MSAxxS | TRHxxVL | BRHxxB | BGXHxxBN | HRCxxMN |
| KRHxxFL | HGWxxCA | HSRxxA | MSAxxE | TRHxxFL | BRHxxA | BGXHxxFN | HRCxxFN |
- A intercambiabilidade entre guias lineares é definida por dimensões de projeto, como a altura do conjunto montado e o espaçamento entre furos;
- Essa compatibilidade permite ajustes em projetos, mas não garante que patins de uma marca sejam compatíveis com trilhos de outra;
- A recomendação técnica é sempre utilizar patins e trilhos da mesma marca;
- Devido à similaridade do padrão HG, é possível utilizar patins Kalatec em trilhos Hiwin e vice versa e nessa condição, a pré-carga do conjunto não é garantida.
A guia linear 25mm sem aba KRH25-VL é uma solução confiável para aplicações de automação industrial que exigem precisão, compactação e desempenho consistente, contando com a qualidade e o suporte técnico da Kalatec.
Veja demais tamanhos e modelos na página principal de guias lineares.
