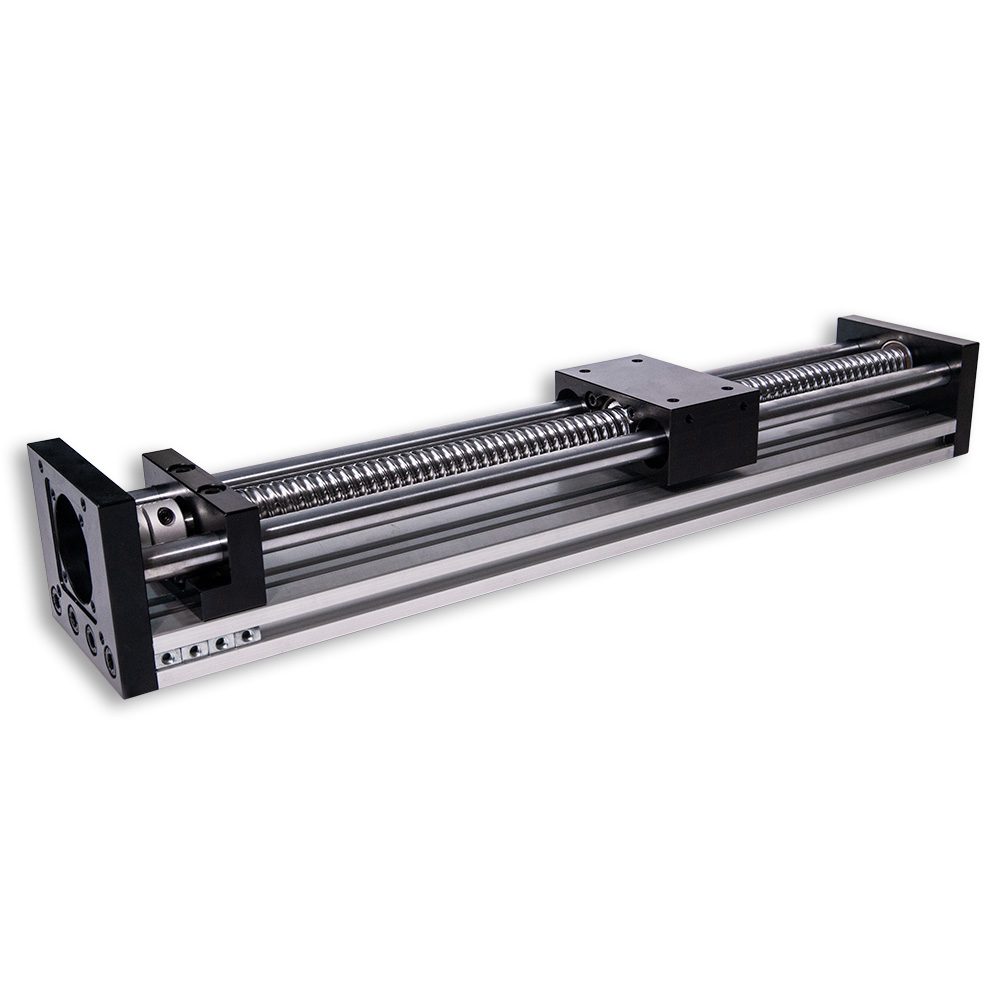

GGP16 Mesa Linear
A mesa Linear GGP é uma opção compacta e simples para aplicações de baixa carga e sem força axial. Disponibilizada em uma base alumínio extrudado, é montada cm eixos retificados em aço cromo e fusos de esferas aço carbono com dureza superficial de 62~65HRC.
As aplicações são as mais diversas, principalmente indicada para posicionamentos em automação industrial, devido a sua leveza e facilidade de integração. Também utilizado como eixo Z para mini Fresadoras. Importante lembrar que trata de uma mesa de coordenada com rolamentos e mancais de extremidades simples, não suportam esforços de Força de oposição.
Esse dispositivo de baixo custo pode ser integrado a um motor de passo malha aberta ou ainda motor de passo malha fechada. O controlador através de um drivers simples, analógico ou serial modbus.
Recursos e Detalhes
- Modelo GGP1610-300 (7924)
- Modelo GGP1610-600 (7925)
- Comprimentos: 100,200 e 300mm
- Comprimentos: 400, 500 ou 600mm consulte o vendedor
- Capacidade carga Horizontal: 40Kg para até 300mm e 15Kg acima de 300mm
- Capacidade de Carga Vertical: 15Kg
- Velocidade Máxima Vertical: 40mm/s
- velocidade Máxima Horizontal: 100mm/s
- Elemento de Transmissão: Fuso de Esferas
- Modelo do Fuso: 16×10 – Diâmetro 16mm e passo 10mm
- Acoplamento Flexível de Alumínio ( furo 1/4″)
- Flange: Motor Nema 23
- Eixos Retificados Aço Cromo
- Rolamentos Lineares, modelo LM
- Rolamentos do suporte do fuso: Radiais
- Base: Alumínio Extrudado
- Cabeçote e Placa Móvel: Alumínio anodizado
- Não Incluso Fim de Curso e nem sensores
Acessórios:
- Motor de Passo indicado: HT23-400-F8
- Drivers de Potência Simples STR3
- Driver de Potência com Comunicação Modbus RS485: STR6-RS485
- Fonte de Alimentação LRS-100-24 (24VDC)
- Fonte de Alimentação LRS-150-48 (48VDC) para velocidade acima de 50mm/s
- Sensores Tipo Forquilha: EE-SX672-NPN (4397)
Fale com nossos especialistas a saiba mais sobre mini mesa linear
A Mini mesa Linear é uma solução utilizada na indústria de automação e está cada vez mais presente em diversos projetos de deslocamento. Por isso a qualidade e flexibilidade desse produto é importante para o projetista ou engenheiro mecânico
Esse dispositivo associado a um Motor de Passo Nema 23 permite movimentos precisos e suaves, sendo uma solução de mercado de baixo custo. O controle pode ser através de um Driver Bipolar Simples ou utilizando um Driver Modbus RS-485 que executará o incremento definido em uma interface ou outro elemento mestre na rede.
Ficou com dúvida quanto a esse tema? Então entre em contato com um dos nossos especialistas e solicite auxilio na melhor indicação.
