Módulo de Remota EtherCAT
Um módulo de Remota EtherCAT deve funcionar em conjunto com o Mestre EtherCAT da Rede que envia mensagens a cada nó de rede permitindo uma distribuição de pontos de I/Os em alta escala com até 125 nós e 32.000 pontos.
O Protocolo EtherCAT foi originalmente desenvolvido pela Beckhoff Automation e hoje esta disponível para diversos produtos que adquiriram o direito de uso sempre com a aprovação e homologação da Beckotff Automation, tudo padronizado dentro da norma técnica IEC 61158.
A principal vantagem dessa arquitetura é a velocidade de transmissão de dados que reduz o ciclo de 10ms da Ethernet em várias ordens de magnitude, o que resulta em uma taxa de transmissão de dados na ordem de 100Mbps.

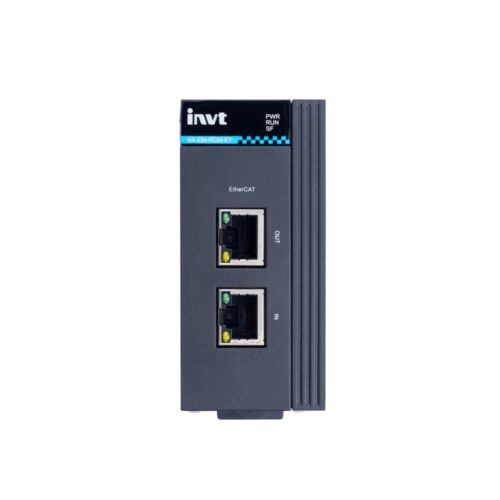

Características do Módulo AX-EM-RCN-ET
- Modelo: AX-EM-RCN-ET
- Protocolo Ethercat
- Número Máximo de Remotas: 125 Remotas
- Máxima Distância entre dois nós: 100m
- Número Máximo de Cartões de I/Os por remota: 16 cartões
- velocidade de processamento da CPU
- Número Máximo de I/Os: 32.000 pontos
- Cabo indicado: Ethercat CAT 5
- Certificação: RoHs
As remotas no barramento EtherCAT entrega um sistema de I/O distribuído garantindo a flexibilidade dos sistemas de transmissão de dados e a confiabilidade da comunicação
entre a CPU mestre e as Remotas digitais e/ou analógicas. É aplicável a grandes linhas de produção com multi-processo, multi-pontos de controle e rápida requisitos de aplicação de resposta, como enchimento, embalagem, rotulagem, e embalagens, auxiliando na transformação e atualização da automação de linhas de produção e equipamentos.

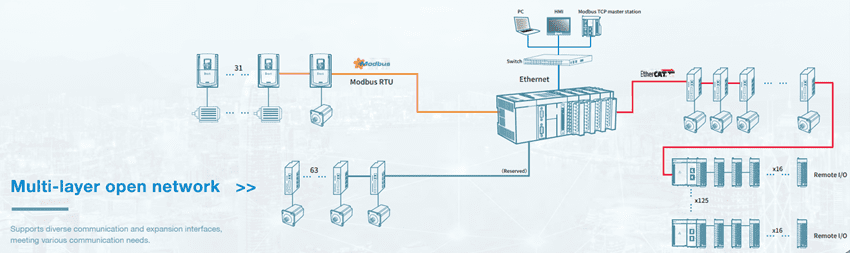

malha de Rede EtherCAT usando até 125 nós de Remotas
