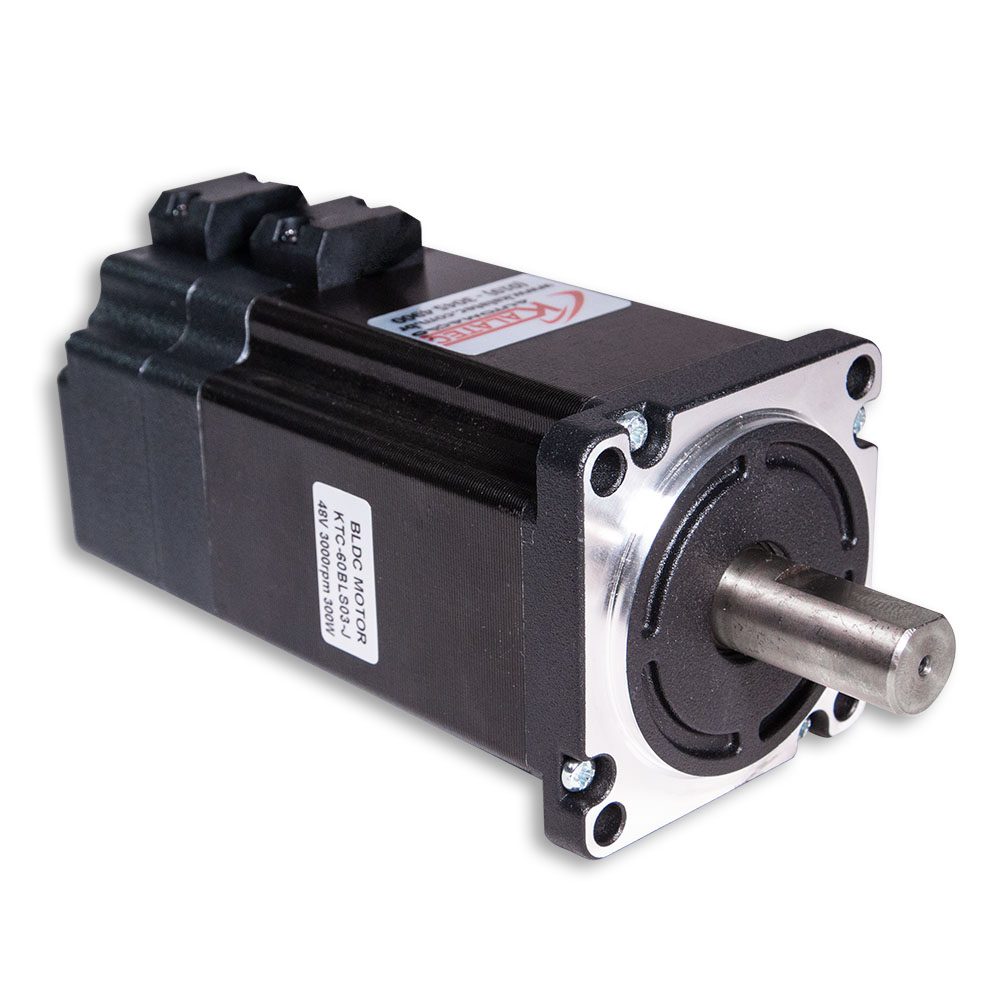

Motor BLDC 300W
O Motor BLDC 300W Kalatec KTC-60BLS03-J é uma solução de acionamento sem escovas desenvolvida para aplicações de automação e máquinas que exigem controle de velocidade, torque e operação contínua. Com alimentação de 24 a 48 VDC, torque médio de 0,9 Nm e rotação nominal de 3.000 rpm, o conjunto pode ser utilizado com o driver KTC-BLD300-J para controle de velocidade em malha fechada.
Por utilizar tecnologia Brushless DC, o motor realiza a comutação eletronicamente, eliminando o uso de escovas mecânicas. Essa característica contribui para reduzir necessidades de manutenção associadas ao desgaste de escovas e torna o motor BLDC 300W uma alternativa para fabricantes de máquinas e sistemas de automação que precisam de acionamento compacto e controle preciso de rotação.
Motor Brushless DC KTC-60BLS03:
- Código Kalatec: KTC-60BLS03-J (6679)
- KTC-KTC-60BLS03-X008 ( modelo com chaveta)
- Driver: KTC-BLD300-J (6682)
- Alimentação: 24~48VDC
- Malha fechada para controle de velocidade
- Motor de 3 fases com 08 pólos
- Torque Médio: 0,9Nm
- Rotação Nominal: 3000 RPM
- Rotação Máxima sem carga: 4800 RPM
- Potência real: 283 Watts
- Força eletromotriz (EMF): 12,4 V/Krpm
- Inércia: 720 g.cm2
- Comprimento (Cota L) : 120mm
- Eixo: 14mm
- Peso: 1,65Kg
- Marca do sensor Hall: Honeywell
- Grau de Proteção: IP30
- Máxima Força Axial: 45N
- Máxima Força Radial: 115N
- Temperatura de Operação: -15 a +50 Graus Celsius

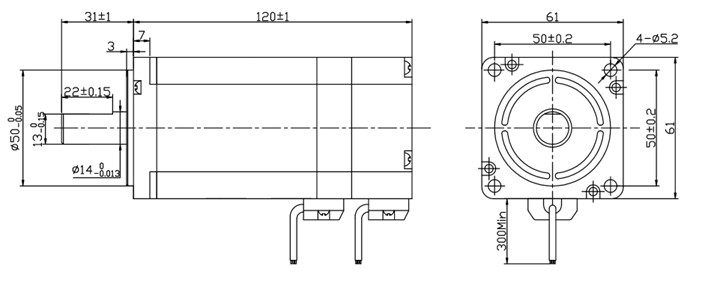

Medidas:
Motor sem escovas 300W medidas
Driver KTC-BLD 300W
- Driver: KTC-BLD300-J (6682)
- Potência Driver: 120W ~300W (ajustável)
- Alimentação: 24~48 VDC ( recomendado 24VDC)
- Corrente de Pico: 22A
- Tipos de Controle: Potenciômetro Interno , Potenciômetro Externo ou PWM
- Controle Analógico: 0-5V ou 0-10V- Usar Potenciômetro externo 10K? ( Multi Voltas )
- Malha fechada para controle de velocidade
- Controle PWM: Sinal TTL – Nível 5V ( 5mA) – PNP – Amplitude do Pulso: 50%
- Taxa de Pulso: 0-3KHz
- Controle de rampas: 0.3~15s
- Saída de Alarme: Saída PNP
- Saída Tach: Sinal PWM PNP 5V
- Ligação do Motor KTC-60BLS03-J : (U;V;W):(Amarelo, verde, azul)
- Ligação do Motor KTC-60BLS03-X008 : (U;V;W):(preto, vermelho, azul)
motor e driver bldc 300w

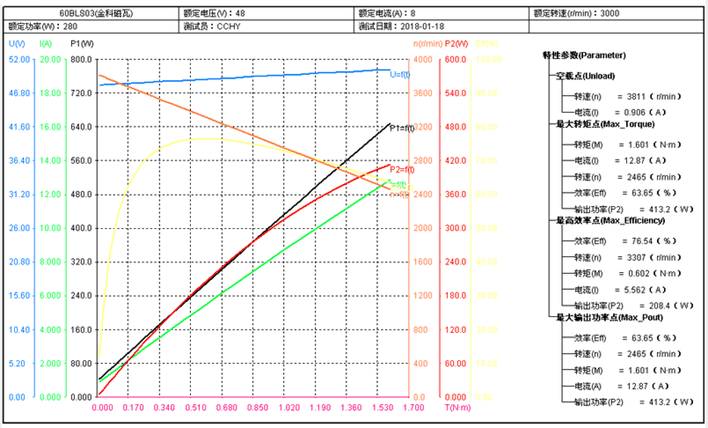

Curva de Performance
Curva de performance motor 300W KTC-60BLS03-J
