    Motor de Passo Nema 23 com Redutor

    Início » Motor de Passo Nema 23 com Redutor

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

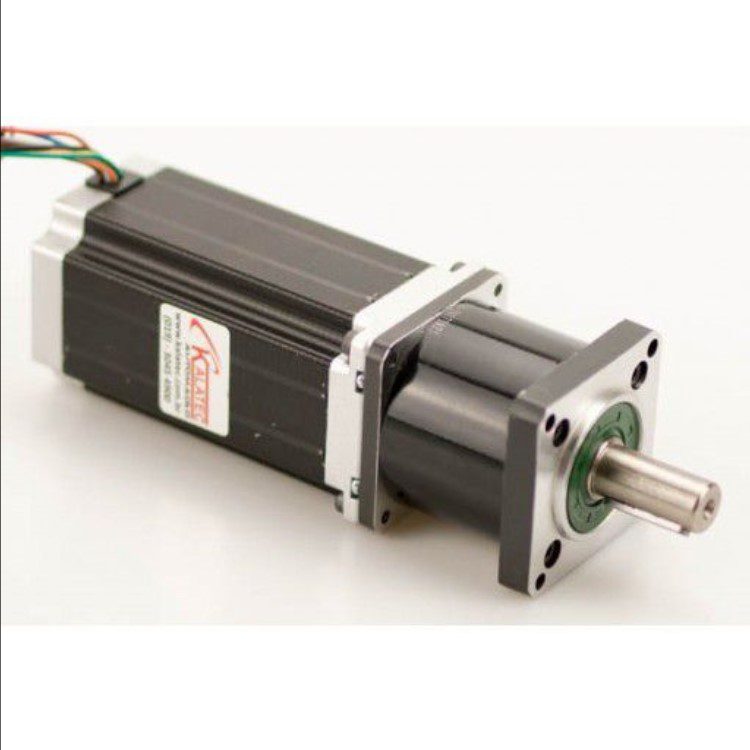

    Motor de Passo Nema 23 com Redutor Planetário

    Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa que  tenha  experiência: Kalatec Automação, mais de 200.000 Motores de Passo vendidos.

    Motores de Passo Nema 23, possuem flanges de 56mm e torque estático que varia entre 10 a 30kg.cm. Os modelos de motores de passo com redutor, além de praticidade e economia, viabiliza vários projetos como esteiras, máquina router e alimentadores.

    O objetivo do redutor vai além de multiplicar o torque e reduzir a velocidade, também atua na redução da inércia movida em relação a inércia motora, promovendo assim maior precisão e estabilidade ao sistema.


    Informações AdicionaisOutros

    Recursos e Detalhes:

    • Motor de Passo Nema 23
    • Holding Torque do Motor: HT23400(19kg.cm)  e HT23402.8 (30Kg.cm)
    • Flange: 56mm
    • Passo em ângulo: 1,80
    • Resolução: 200PPR
    • Quantidade de Fios: 08
    • Ligações possíveis: Unipolar e Bipolar Serie ou Paralelo
    • Corrente Unipolar: 2,0A/fase *
    • Corrente Bipolar Série: 1,40A/fase *
    • Corrente Bipolar Paralelo: 2,80A/fase *
    • Temperatura de Operação: -20 a +50 oC
    • Classe de isolamento: Classe B (130 oC)
    • Diâmetro do eixo do redutor: Vide desenho
    • Reduções disponíveis: 4,25:1 – 5:1 – 10:1 – 16:1 ou 100:1
    • Máxima Folga do Redutor: <12 arcmin para o Modelo HT23-400-MBQ10



    Qualidade do Redutor Planetário MBQ10:

    Redutor com qualidade superior. Muito mais capacidade de Torque, engrenagens fabricadas com aço cementado 40CrMnti, dureza 65HRC, muito mais resistência ao impacto e desgaste.

    • Eficiência acima de 95%
    • Máxima Folga de 12 arc minutos
    • Alta Capacidade de Torque
    • Lubrificação permanente
    • Redução 10:1



    Modelos disponíveis:

    • *HT23-400-R4,25 Redução de 4,25:1
    • *HT23-400-MBQ10 Redução de 10:1
    • *HT23-400-R16 Redução de 16:1
    • *HT23-400-R100 Redução de 100:1
    • HT23-402.8-R4  Redução de 4:1 ( Motor 4 Fios corrente de 3A)



    Dimensional do HT23400-MBQ10

    • 3D-HT23-400-R4.25
    • 3D-HT23-400-MPQ10
    • 3D-HT23-400-R16
    • 3D-HT23-400-R100
    • 3D-KTC-H23-402.8-R4
